两英寸侧通式瓜尔导管腔体结构设计

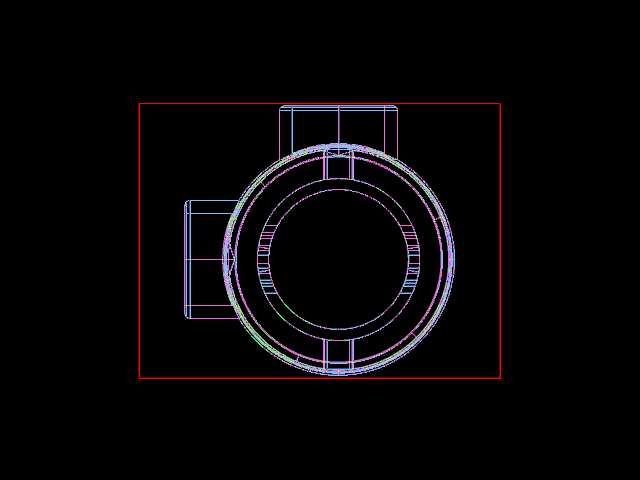

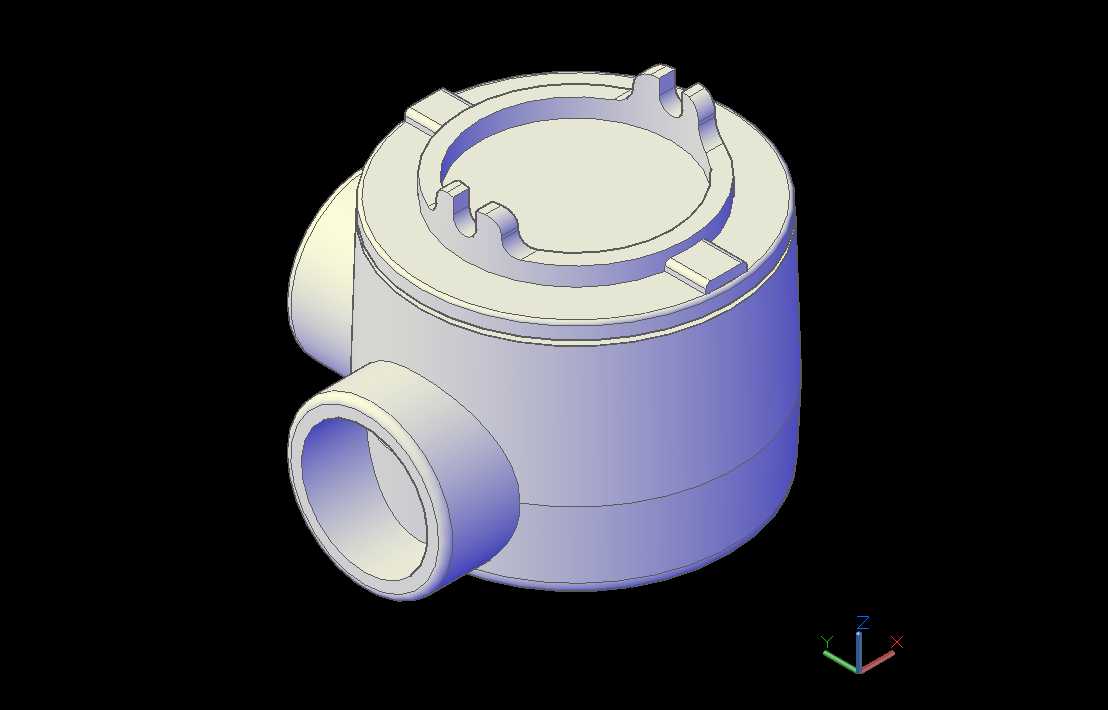

该两英寸规格的瓜尔导管，主要应用于低压流体输送管路的分支转接场景，常见于民用给排水、小型工业循环管路、农用灌溉管线的节点布设中，承担主路与侧路流体的转向、汇流或分流功能，可适配常规硬质PVC、镀锌钢管等同口径管路的对接需求。从结构设计来看，主体采用圆柱腔体作为核心容腔，顶部设置带卡位凸台的端盖连接结构，四个均布的卡扣位可实现端盖的快速卡合，无需额外螺栓紧固即可满足低压工况下的密封要求，日常检修时可直接拆卸端盖清理腔体内淤积的杂质，大幅降低管路维护的操作难度。腔体侧壁伸出两个同轴线的侧通接口，接口端部做了加厚翻边处理，既可以提升接口与管路套接时的结构强度，避免安装施力时出现接口开裂问题，也能为密封胶圈提供足够的压合面，减少流体渗漏的概率。设计过程中优先考虑了安装边界的适配性，主体腔体的外径控制在适配常规两英寸管路安装的预留空间范围内，侧通接口的伸出长度经过反复校核，既保证与相邻管路对接时有足够的操作空间，不会出现扳手或紧固工具无法伸入的问题，也不会因为接口过长导致管路布设时占用多余的走管空间。腔体壁厚采用等强度设计思路，主体承压区域壁厚均匀，接口与腔体衔接处做了圆弧过渡处理，避免应力集中导致的受压破损，可承受常规低压流体输送的压力冲击，不会在长期使用过程中出现衔接处开裂的问题。顶部的卡位凸台采用对称式布局，端盖安装时无需对位找正，任意角度旋转都能与凸台卡合到位，降低现场安装的操作门槛，即使是非专业施工人员也能快速完成端盖的装配。整个构件的外形无尖锐棱角，所有外沿都做了小圆角处理，既可以避免安装过程中划伤施工人员，也能减少运输过程中磕碰导致的结构变形。在实际管路布设中，该构件可直接替代传统的三通接头搭配检修口的组合结构，减少管路节点的数量，降低整个管路系统的渗漏风险点，同时缩减节点安装的工时与配件成本。
