90度双法兰弯通压缩式管道接头

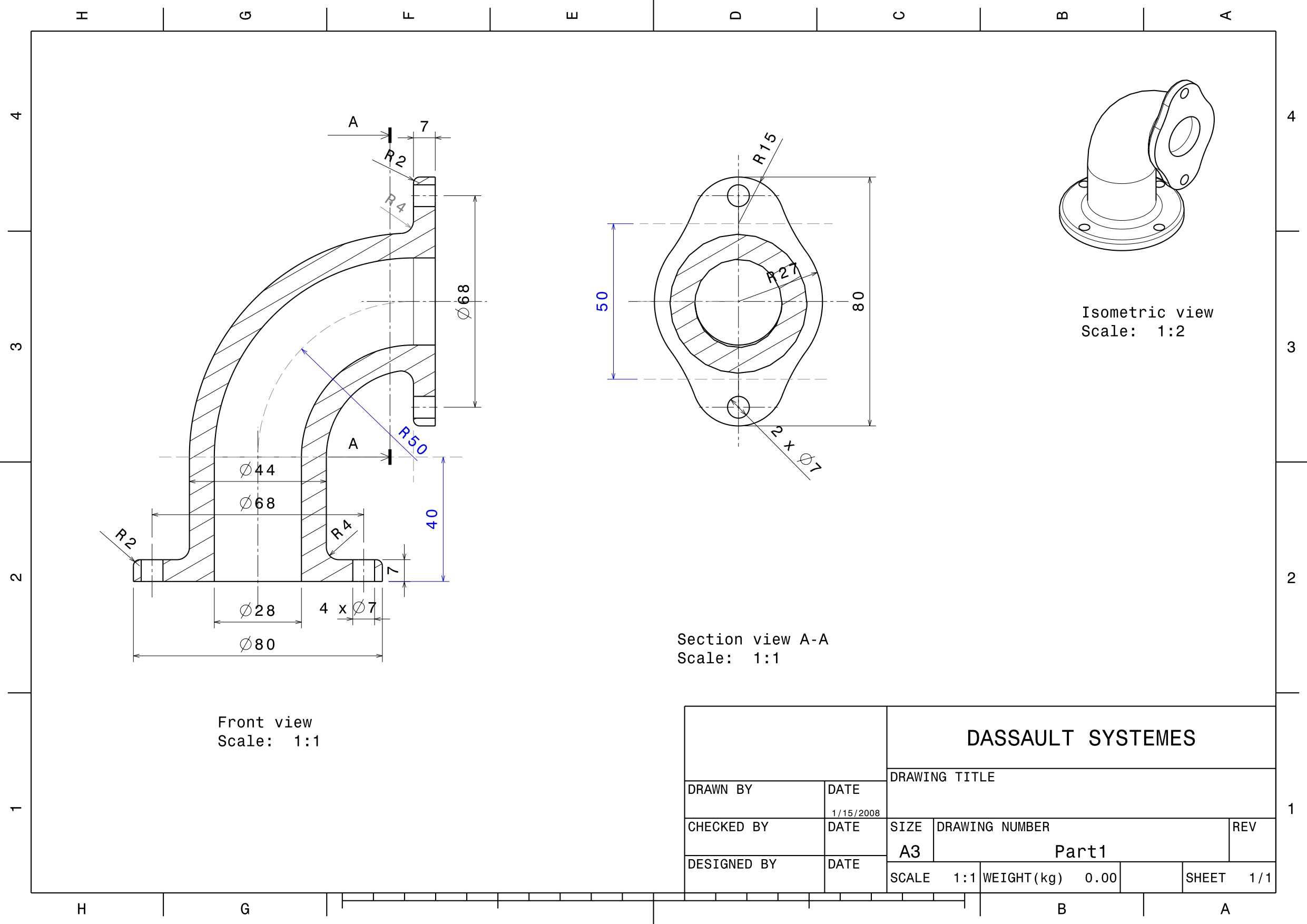

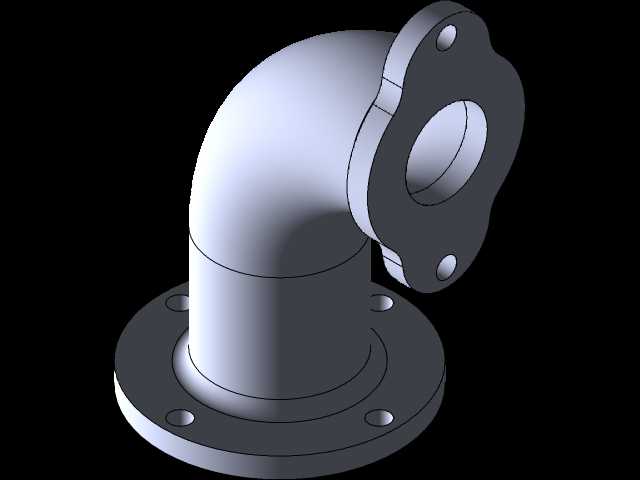

在工业流体输送、液压动力传输、市政给排水、化工介质输送等诸多场景中，管路的转向连接是管路布设环节无法回避的结构需求，这款双法兰90度弯通压缩接头，正是针对这类转向连接场景开发的管路连接件。不同于常规螺纹弯接、焊接弯头的连接形式，这款接头采用双法兰端结构搭配压缩式密封逻辑，两端法兰分别对应垂直布设的两段管路，通过法兰端面的密封垫片与螺栓预紧力实现端面静密封，同时接头与管道插接的部位采用压缩式密封结构，无需对管道端部做套丝、坡口焊接处理，仅需将平端管道插入接头承口，通过锁紧组件挤压密封环抱紧管道外壁，即可同时实现轴向固定与径向密封，大幅降低现场管路安装的作业难度，尤其适合后期管路改造、现场不具备动火作业条件的安装场景。从结构设计逻辑来看，接头的弯通段采用等径圆弧过渡流道，内壁圆弧曲率经过流体阻力优化，避免直角转向带来的介质紊流、压损过大问题，对于输送含固体颗粒的浆体介质、高粘度流体时，能有效减少介质在转角处的淤积残留，降低管路堵塞的概率。两端的法兰结构做了差异化的孔位设计，下端法兰为四孔圆形法兰，适配常规水平布设的主管道法兰标准，上端法兰为三孔异形法兰，在保证连接强度的前提下缩小了法兰的外轮廓尺寸，适合安装空间局促、垂直段管路周边有其他设备构件干涉的场景，安装时可通过调整三孔法兰的周向角度，避开周边的结构障碍完成螺栓紧固。在安装边界的尺寸控制上，这款接头的弯转高度、法兰外圆直径、承口插接深度都做了适配性设计，承口内径公差严格匹配对应公称通径的管道外径公差范围，密封环的压缩量控制在合理区间，既不会因为压缩量过大导致密封环永久变形失效，也不会因为压缩量不足出现介质渗漏问题。法兰端的螺栓孔位置度公差控制在装配允许范围内，现场安装时无需额外修配即可与配对法兰完成孔位对中，螺栓紧固后法兰端面的平行度满足密封要求，不会出现局部间隙过大导致的垫片压偏渗漏问题。这类接头可应用在常温常压的给排水管路、中低压液压油路、低压压缩空气管路等场景，相比传统焊接弯头，它具备可拆卸重复使用的特性，后期管路维护更换时仅需拆卸法兰螺栓与压缩锁紧组件，即可完成接头的拆换，不会对原有管道造成切割损伤，能有效降低管路运维的成本与作业时长。建模过程中对法兰的加强筋过渡、承口部位的壁厚做了等强度优化，在保证整体结构强度满足管路压力等级要求的前提下，尽可能控制接头的整体重量，减少管路系统的额外承重负载，避免长管路布设时因为接头重量过大带来的管道下垂、密封面错位问题。
