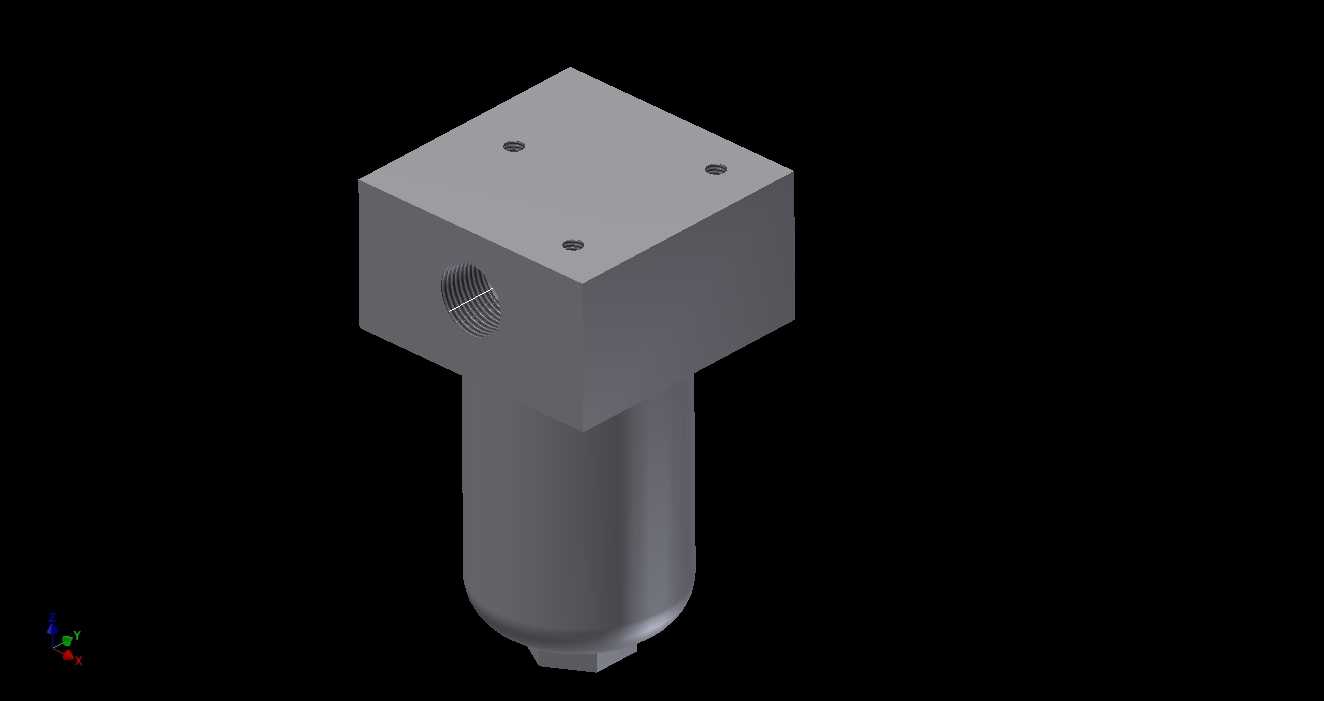

MP Filtri高压管路液压过滤器三维结构

做液压系统集成的工程师都清楚，压力管路的油液清洁度直接决定整套系统的无故障运行时长，这款MP Filtri品牌的高压过滤器，主要适配液压系统泵出口至阀组之间的压力管路段，用来拦截液压油里裹挟的金属磨屑、密封件残渣、外界侵入的固体颗粒，避免颗粒进入伺服阀、比例阀这类高精度控制元件造成卡滞、节流口磨损，或是划伤液压缸内壁、加速泵体配流盘磨损，是中高压液压系统里必不可少的保护类辅件。从结构设计来看，这款过滤器采用上装式方体阀块头部搭配下置滤筒的布局，头部的方体结构上预留了三个安装固定孔，采用端面密封的安装形式，相比传统圆柱形头部的过滤器，方体安装面的贴合稳定性更好，在工程机械、重型设备这类存在持续振动的工况下，不容易出现密封松动渗漏的问题。头部侧面开设的内螺纹接口为进油口，油液进入头部腔体后向下穿过滤芯，杂质被拦截在滤芯外侧，过滤后的清洁油液从滤芯中心通道向上回到头部，再从另一侧的出油口送入下游管路，滤筒底部预留的螺塞结构用于日常排污，不需要拆解整个过滤器就能排出沉积在滤筒底部的大颗粒杂质和冷凝积水，日常维护的操作门槛很低。建模过程中需要重点把控几个安装边界尺寸：首先是头部方体的安装孔位中心距，这个尺寸直接决定过滤器能否直接适配现有阀块的安装接口，孔位的螺纹深度也要匹配对应规格的安装螺栓长度，避免螺栓过长顶穿阀块油道或是过短导致压紧力不足出现渗漏；其次是侧面进油口的螺纹规格和中心高，要和现场布管的管路接头尺寸匹配，避免出现接头干涉、管路弯折角度过大的问题；滤筒的外径和整体垂向高度也要提前核算，要给滤芯更换预留足够的操作空间，尤其是在紧凑型液压站的布局里，滤筒下方不能布置其他管路或元件，否则后期更换滤芯时没有足够的拆装空间，会大幅提升维护难度。这款过滤器的额定工作压力适配中高压液压系统，滤筒采用厚壁无缝结构加工，能够承受系统的压力冲击和水锤效应，头部和滤筒的连接采用螺纹旋合加密封件的形式，密封可靠性高，在-20℃到80℃的常规液压油工作温度区间内都能稳定工作，既可以用在注塑机、液压机这类固定工业设备的液压系统上，也能适配挖掘机、装载机这类行走工程机械的液压回路，在选型建模时，还要注意滤芯的更换压差参数，预留压差发讯器的安装位置，方便后期加装堵塞提醒装置，当滤芯堵塞到设定压差时及时提醒运维人员更换滤芯，避免滤芯击穿导致过滤失效。
