对夹式手柄操作蝶阀结构三维建模

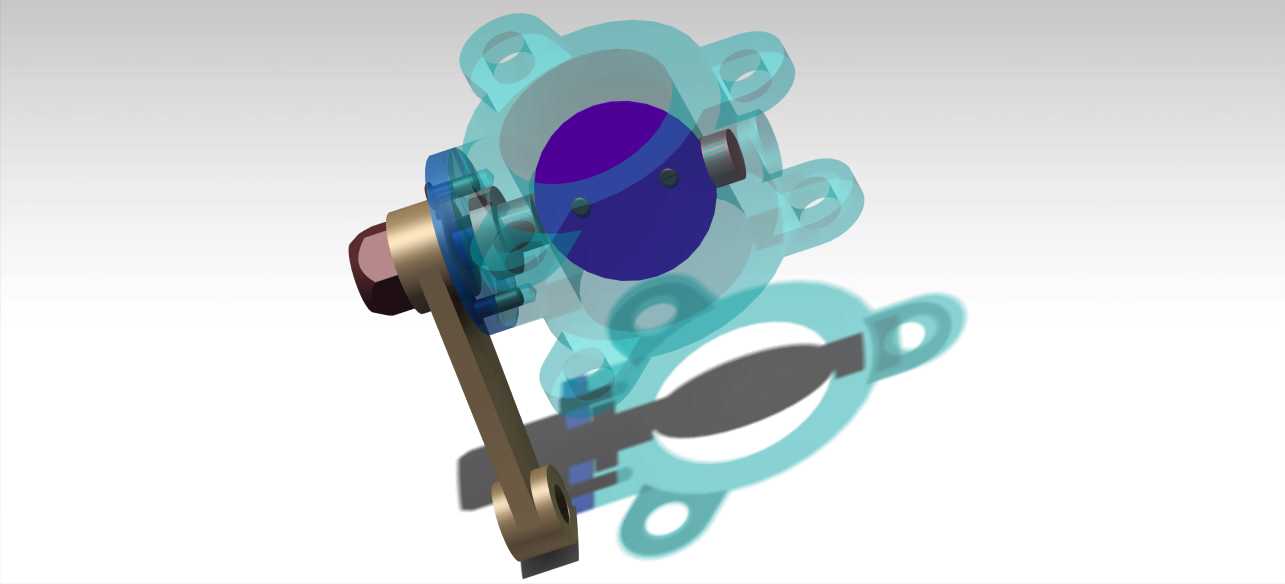

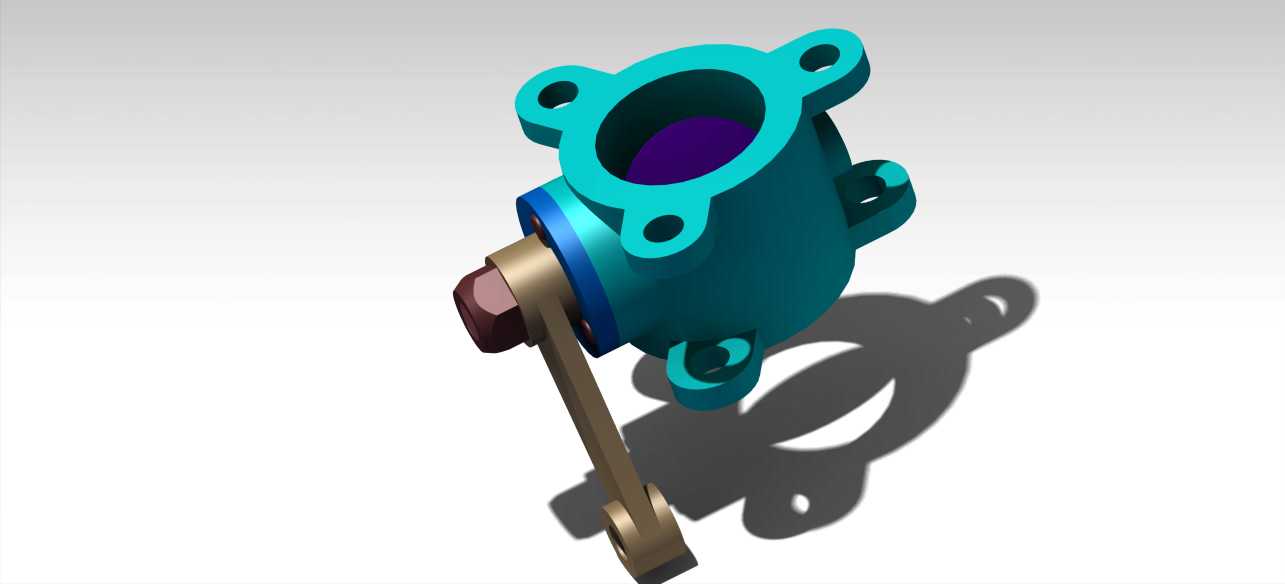

这款手动对夹式蝶阀的三维建模，完全围绕工业管路现场的实际安装与使用需求搭建，建模过程中优先还原了产品在流体管路系统中的核心功能与安装适配性。在市政给排水、暖通空调循环水、化工低压流体输送、环保水处理等常见工况中，这类蝶阀主要承担管路通断调节、流量节流控制的作用，相比同通径的闸阀、截止阀，其结构长度更短，安装占用的管路轴向空间更小，尤其适合管廊排布紧凑、安装操作空间有限的现场场景。从功能特性来看，该蝶阀采用手柄驱动结构，无需额外配置气动、电动执行机构，依靠人工扳动手柄即可带动阀杆旋转，驱动阀板在0-90度范围内转动，实现从全关到全开的状态切换，手柄自带的定位结构可以将阀板锁定在对应开度位置，满足现场不同流量的调节需求，阀板与阀体之间的密封副在建模时还原了软密封的贴合结构，能够保证低压工况下的截断密封性能，避免管路内流体出现内漏问题。设计思路上，建模时优先考虑了安装边界的适配性，阀体两端的对夹连接耳预留了标准螺栓穿孔位，可直接适配对应压力等级的管路法兰，安装时无需在阀体两端额外配置法兰结构，直接将阀体夹在两片管路法兰之间，穿入连接螺栓紧固即可完成装配，大幅降低了安装物料成本与施工工作量。外形尺寸方面，建模严格遵循通用对夹蝶阀的尺寸规范，阀体的轴向结构长度、连接耳的螺栓孔中心距、阀杆的伸出长度、手柄的操作回转半径都按照实际工业产品的参数还原，能够直接用于管路排布的干涉检查，设计人员在做管路三维布局时，可以直接调用该模型验证安装空间是否充足，避免现场安装时出现手柄与周边管路、支架碰撞的问题，同时模型也还原了阀板在全开、全关以及中间开度时的位置状态，可用于模拟管路内流体通断时的阀件状态，辅助管路系统的方案评审。建模过程中对阀杆与阀体的配合部位、手柄与阀杆的连接方榫、密封件的安装槽位都做了细节还原，没有做过度的简化处理，能够让结构设计人员清晰看到内部的装配关系，既可以作为阀门选型时的可视化参考，也可以作为同类产品结构优化设计的参照基础，帮助设计人员快速理解对夹式手动蝶阀的传动逻辑与密封原理，在做非标阀件改型时可以直接基于该模型调整参数，缩短设计建模的周期。
