电机散热端侧防护风罩结构设计

　　电机风扇罩主要布置在中小型异步电动机、减速电机尾部以及带独立冷却风叶的驱动单元外侧，属于冷却系统与安全防护系统交叉的零部件。现场设备运行时，后端风叶随轴高速旋转，如果裸露在外，检修人员靠近、棉纱卷入、杂物落入或者输送带边角触碰，都可能造成机械伤害；风罩的作用就是在不明显阻挡冷却气流的前提下，把旋转区域封闭起来，同时保留足够的进风面积。

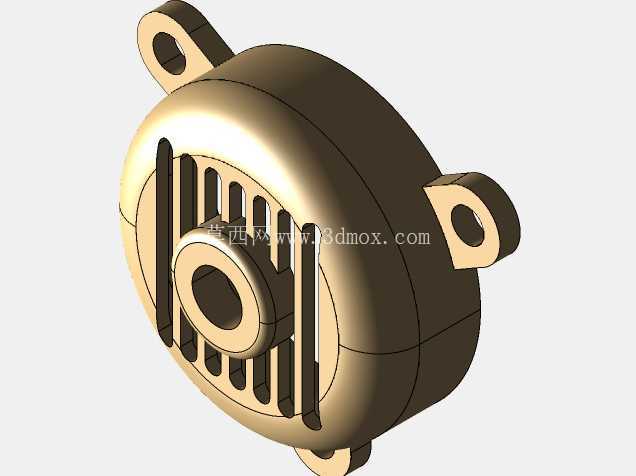

　　从结构上看，该风罩采用浅碗形罩体，中心设置圆形轴端避让孔，孔周形成凸起环台，既可以让风罩与电机后端盖、轴承外盖或轴套区域保持合理间隙，又能增强中心部位的刚度。罩面分布多条长圆弧形通风槽，槽孔方向顺着风叶旋转和气流吸入路径布置，气流经过时阻力较小，能够把电机尾部热量及时带走。通风槽之间保留连续筋条，使罩面在开孔率较高的情况下仍具有较好的抗变形能力，避免薄壳结构受压后出现局部凹陷。

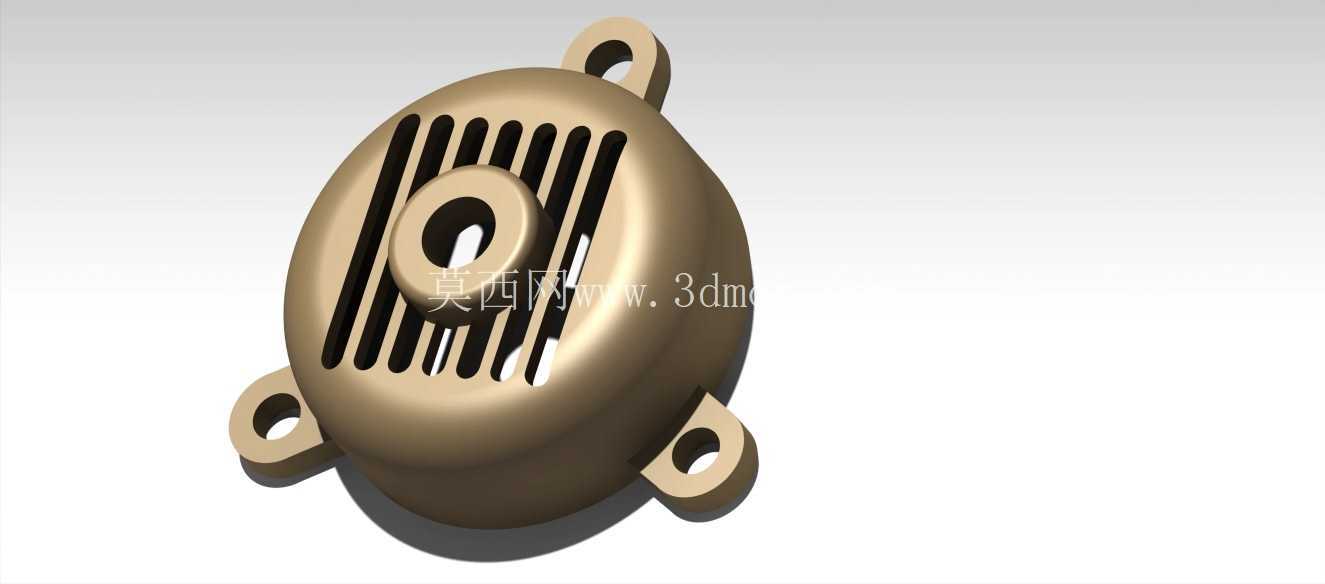

　　罩体外缘布置三个带孔安装耳，耳座沿周向均布，孔位用于穿入螺钉或卡装在电机后端盖对应螺柱上。三点固定在实际装配中比较常见，优点是对端盖铸造孔位偏差有一定适应能力，拧紧后罩体不易翘曲；耳座与罩体之间采用圆滑过渡，减少应力集中，也便于冲压或压铸成型。设计安装边界时，需要重点核对耳座中心圆直径、罩体总外径、罩腔深度以及中心孔与电机轴的同轴关系。罩腔深度不能干涉风叶叶尖、风叶轮毂和后端盖凸起，通常要在风叶最外轮廓与罩内壁之间保留径向间隙，在风叶端面与罩顶之间保留轴向间隙；间隙过小会产生擦碰风险，过大则会使外形尺寸增加，并可能降低导流效果。

　　建模时可先按电机尾部包络空间建立罩体基准，确定中心轴线、安装耳分布圆和罩口贴合面。罩体主体适合用旋转曲面或拉伸拔模方式形成基础壳形，再对中心环台、外缘卷边和耳座进行加厚处理。通风槽不能只按外观开孔，需要结合风叶投影区域校核：槽孔应覆盖主要进风面，避免孔位被后端盖筋板大面积遮挡；槽宽也要控制在安全范围内，防止手指从外侧触及旋转风叶。对于钣金冲压件，槽孔端部应设置圆角，降低冲裁裂纹风险；对于压铸或塑料成型件，则要注意拔模斜度、壁厚均匀和耳座根部补强。

　　在输送线、风机泵组、农业机械、机床辅机等场景中，这类风罩还要考虑灰尘、纤维和油雾环境。通风槽过宽虽然有利于风量，但絮状物料容易吸入；槽孔过密或过窄又会造成冷却不足。因此结构设计往往在安全防护、通风效率和清洁维护之间取平衡。罩体表面形成的圆弧外形可减少棱角，设备搬运时不易划伤人员；三个安装耳外露，也方便在不拆卸电机主体的情况下单独拆罩检查风叶、清理积尘和复核后端轴承状态。

　　装配校核中还需关注罩体与接线盒、机座散热筋、地脚安装面之间的位置关系。风罩外径不应超过机座尾部允许包络，尤其在多台电机并排安装或设备内部空间紧张时，罩耳不能与相邻机架干涉。螺钉紧固面应尽量贴合端盖平面，若耳座存在悬空，拧紧后会使罩口变形并产生振动噪声。长期运行条件下，风罩还要承受风叶脉动气流引起的微振动，因此耳座孔边、通风槽端部和中心环台根部都是建模和出图时需要重点检查的部位。

　　该结构把安全隔离、通风散热、安装定位和外形补强整合在一个零件中，造型紧凑，边界清晰，适合作为电机尾部冷却防护部件进行结构设计、装配干涉检查和工程图细化参考。
