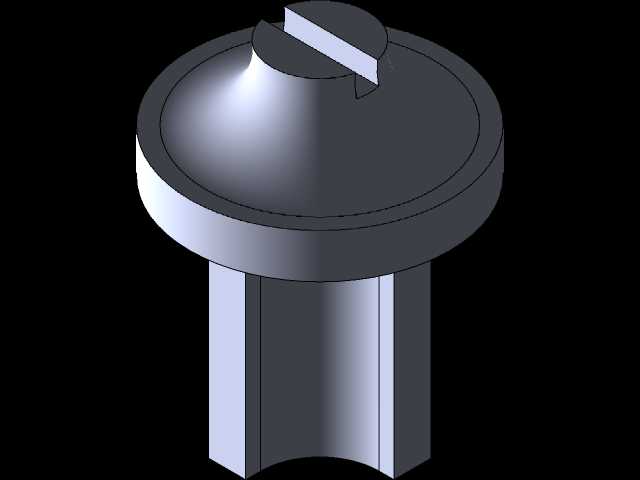

小型一字槽顶部驱动旋塞阀结构设计

这款旋塞阀多用于小通径低压流体管路的通断控制场景，常见于实验室气路、小型液压试验台、家用净水设备支路、小型气动控制回路这类对安装空间有严格限制的场合，核心作用是通过顶部驱动件带动塞体转动，实现管路介质的截断与导通，相比同通径球阀，它的结构更紧凑，启闭行程更短，只需要旋转90度即可完成全开全关动作，操作力矩更小，适合需要频繁启闭的支路工况。从结构设计来看，整体采用同轴式布局，顶部的一字槽驱动结构直接与塞体上端集成，省去了额外的阀杆连接结构，减少了动密封点数量，降低了介质外漏的风险，塞体与阀体的配合面采用锥面贴合设计，依靠装配预紧力实现密封，不需要额外加装密封垫片，长期使用后如果出现密封面磨损，只需要适当调整塞体的轴向压紧量即可恢复密封性能，维护成本更低。阀体下部采用直插式安装结构，外圆柱面做了公差配合设计，可以直接插入对应内径的管路接头内，配合卡套或者粘接工艺完成固定，不需要额外配置法兰连接结构，大幅缩小了安装所需的空间尺寸，整体径向尺寸控制在较小范围，轴向高度也适配紧凑排布的管路布局，不会出现相邻阀件操作干涉的问题。设计过程中优先考虑了操作便利性，顶部一字槽的宽度和深度适配标准一字螺丝刀的操作尺寸，也可以搭配小型手动旋钮完成操作，槽边做了倒角处理，避免操作时工具滑脱，塞体的转动限位结构集成在阀体内部，转动到全开或者全关位置时会有明显的触感反馈，不需要额外观察管路状态即可判断阀位。流体通道采用等径直通设计，介质流经时的流阻更小，不会出现明显的压力损失，也不容易积存介质杂质，适合输送洁净气体、清水、低粘度液压油这类无固体颗粒的介质，塞体的流道孔与阀体通道做了对中校准设计，全开状态下通道完全对齐，不会出现节流效应。在安装边界上，阀体下部的插入段长度做了标准化设计，适配常规小通径管路的插入深度要求，顶部驱动面高出阀体上端面足够距离，即使管路外侧包裹保温层也不会影响工具操作，整体外轮廓没有突出的尖角结构，安装时不会划伤操作人员或者相邻管线，阀体上端的凸缘结构可以作为安装限位，插入管路时抵在接头端面即可保证安装深度一致，不需要反复调整安装位置。
