管道用NRV滚珠保持护圈结构设计

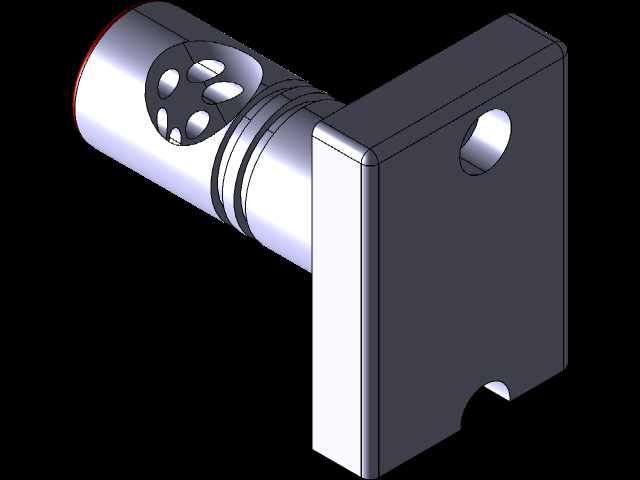

在流体输送管路系统的接头连接环节，滚珠式单向止回结构的可靠性直接决定管路防回流功能的失效概率，这款滚珠保持护圈正是为适配NRV系列管路单向阀开发的核心承载零件，主要承担滚珠的周向限位、运动导向与行程约束作用，可直接作为标准件嵌入对应规格的阀体内腔，无需额外定制适配结构。从实际工况适配来看，该护圈主要应用在中小通径的液压、气动及低压流体输送管路接头内，适配工作介质涵盖液压油、压缩空气、常温清水等无强腐蚀性的流体，安装后可将滚珠的运动行程约束在合理区间，避免滚珠在介质压力波动时出现偏斜、卡滞或脱离密封位的问题，同时护圈上的镂空过流槽经过流道优化，可最大程度降低介质通过时的局部阻力损失，减少管路系统的压力损耗。设计阶段首先围绕对应通径的阀体内腔安装边界做尺寸适配，护圈的圆柱段外径与阀体内腔采用小间隙配合，保证装入后不会出现径向窜动，端部的方形安装座则与阀体内的定位槽匹配，实现周向防转，避免护圈在介质长期冲刷下出现转动导致过流槽对位偏差。圆柱段上的滚珠容纳孔采用等角度周向排布，每个孔的孔径略小于滚珠直径，既保证滚珠可在孔内做轴向小范围浮动，又能完全限制滚珠的径向脱出，孔口边缘做了R0.2的圆角钝化处理，避免长期往复运动时刮伤滚珠表面影响密封精度。方形安装座上的通孔用于装配时的定位销穿装，底部的半圆缺口则用于避让阀体内的密封件安装位，避免装配时出现干涉。从安装流程来看，该护圈装入阀体后，依次放入滚珠、弹簧与端盖即可完成单向阀芯的组装，无需额外的紧固件固定，依靠各零件的尺寸配合即可实现轴向定位，大幅提升了阀体的装配效率。在结构强度校核层面，护圈的壁厚经过受力计算，可承受管路额定压力下1.5倍的水击冲击载荷，长期工作不会出现塑性变形，圆柱段表面的环形槽用于安装O型密封圈，实现护圈与阀体内壁之间的静密封，避免介质从配合间隙处出现内漏。
