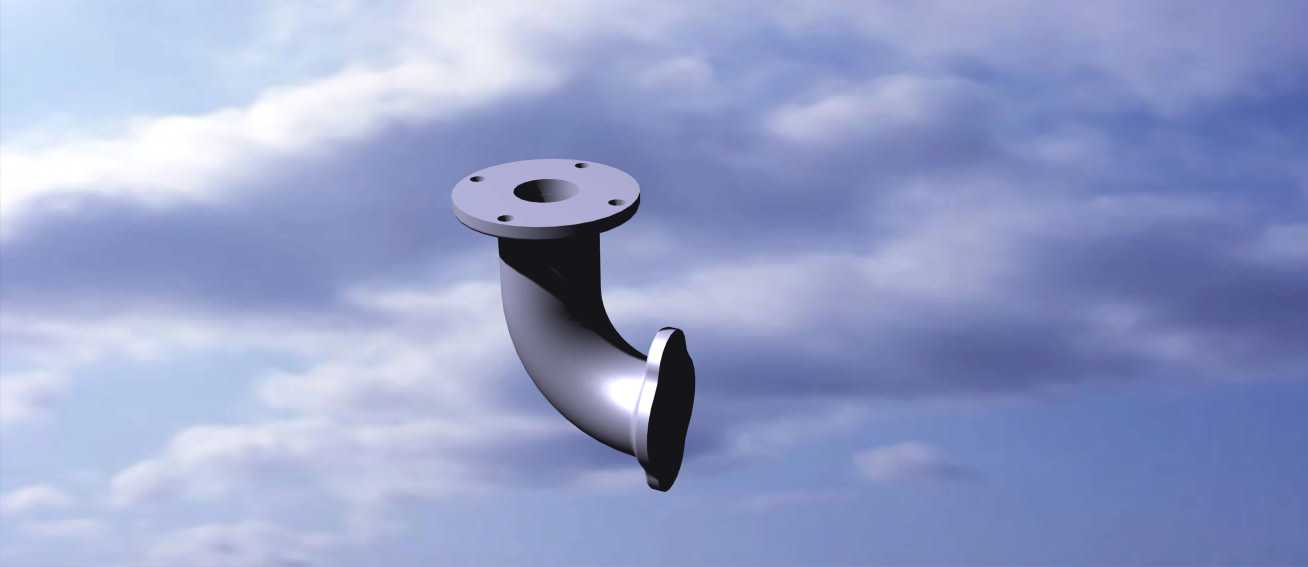

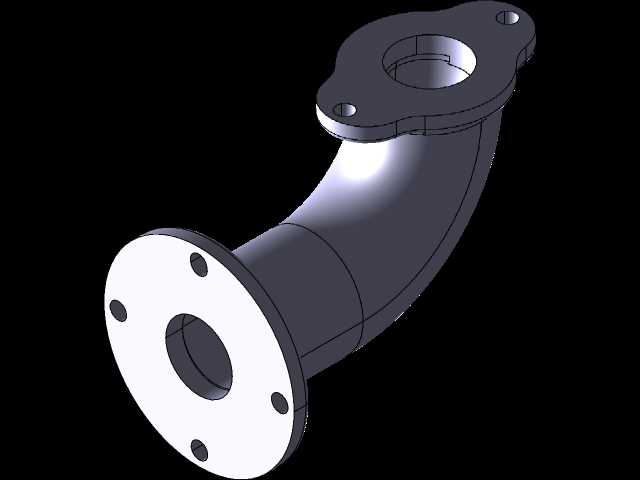

带法兰连接结构的90度管道支撑弯头

在工业管路布设场景中，这类带支撑结构的法兰弯头常出现在需要转向同时兼顾管路承重的管段位置，比如厂区工艺管线架空布设段、设备外接管路的转向衔接处，区别于普通无支撑的弯头，它不需要额外加装独立管托来承托转向段的管路重量，自身集成的支撑结构可以直接和预设的安装基座固定，减少现场安装时的辅件配套工作量。从结构设计来看，弯头两端采用标准法兰盘连接形式，法兰盘上均匀分布螺栓过孔，安装时可以和同规格的管道法兰、设备接口法兰通过螺栓组紧固，密封面的平整度公差控制在管路密封要求范围内，避免介质输送过程中出现渗漏问题。弯头的流道采用平滑圆弧过渡，没有突兀的折角结构，能够降低管路内部介质输送时的阻力，减少流体在转向位置的紊流、冲蚀问题，延长管路整体的使用寿命。支撑结构和弯头本体采用一体化成型设计，支撑端的连接面可以和预制的支架、墙面固定座贴合，安装时需要注意两端法兰的同轴度偏差控制在允许范围内，避免螺栓紧固后出现额外的结构应力，长期运行过程中应力集中位置出现开裂风险。这类弯头在建模过程中，需要重点核对法兰盘的螺栓孔分布圆直径、法兰厚度、弯头的曲率半径、支撑端的安装孔位尺寸，确保和现场安装边界匹配，比如架空布设时，支撑点的位置要和下方的承重梁位置对齐，避免出现支撑悬空的问题。在化工、给排水、暖通等行业的管路系统中，这类带支撑的弯头可以有效解决管路转向段的承重问题，尤其是在垂直转水平、水平转垂直的管段位置，不需要额外设计定制管托，直接通过弯头自带的支撑结构完成固定，能够缩短管路安装的施工周期，也减少了管托和弯头之间的装配误差带来的管路同轴度问题。建模时还要注意弯头壁厚的均匀性，尤其是圆弧段的壁厚偏差，要满足对应压力等级的管路强度要求，避免介质压力作用下薄壁位置出现变形破损。法兰盘的密封槽尺寸如果是带压管路使用，需要匹配对应的密封垫片规格，确保安装后密封性能达标。支撑结构的强度要能承受管段内充满介质后的总重量，同时兼顾管路运行时的振动载荷，避免长期振动下支撑连接位置出现松动。
