带安装法兰的轴承端盖结构设计

　　在各类旋转传动设备的轴承座装配环节，轴承端盖是直接决定轴承运行稳定性、腔体密封性能的核心配套零件，这款带一体式安装法兰的轴承端盖，主要适配卧式安装的深沟球轴承、角接触轴承的外侧轴向限位，常见应用在输送线辊筒驱动端、小型齿轮箱输出轴侧、管道泵轴承腔体端部这类需要同时完成轴承定位、润滑脂封存、外界杂质阻隔的装配场景。

　　从实际使用的功能逻辑来看，这款端盖首先承担的是轴承外圈的轴向限位作用，端盖内侧的止口台阶与轴承外圈端面直接贴合，当轴系承受轴向窜动载荷时，端盖可以将轴向力均匀传递到轴承座的安装基体上，避免轴承外圈在轴承座孔内出现轴向移位，保证轴承滚动体的滚道配合位置始终处于设计区间，防止因窜动引发的滚动体偏磨、保持架异响等问题。其次是密封防护功能，端盖与轴承座贴合的法兰端面加工有密封槽位，可以加装耐油橡胶垫片或者O型密封圈，阻断外界粉尘、切削液、水汽进入轴承腔体的路径，同时避免腔体内部的润滑脂向外渗漏，尤其在粉尘浓度较高的建材输送设备、存在切削液飞溅的机床主轴辅端、潮湿环境下运行的水泵传动端，这类端盖的密封性能直接决定轴承的实际使用寿命。

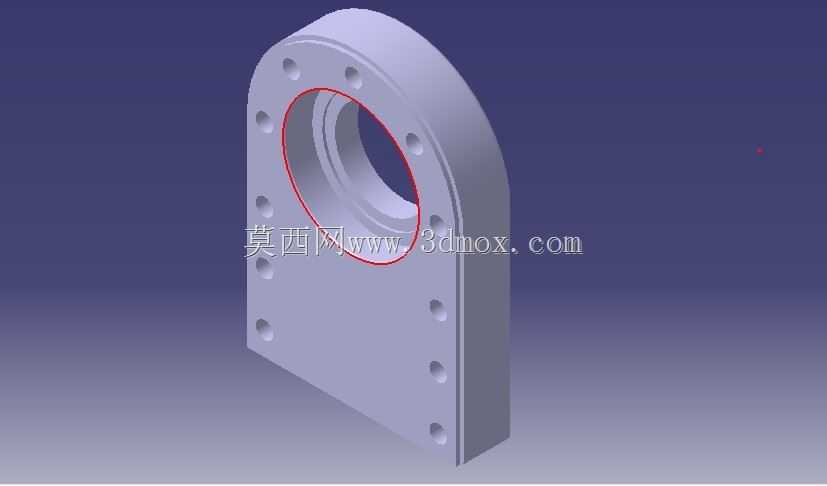

　　设计这款端盖的时候，首先要匹配对应轴承的外圈外径尺寸确定内侧止口的直径，止口的深度要根据轴承外圈的宽度、轴承座孔的加工公差来设定，保证装配后端盖止口刚好压紧轴承外圈端面，不会出现过压导致轴承游隙过小，也不会出现间隙导致轴向限位失效。法兰部分的安装孔采用沿半圆法兰周向均匀排布的设计，这种非整圆的法兰结构主要是适配特定安装空间的轴承座结构——部分设备的轴承座侧面因为要布置润滑油路、传感器走线槽，没有足够的空间布置整圆形的法兰端盖，这种带直边的半圆式法兰可以避开周边的干涉部件，同时保证安装螺栓的压紧力均匀分布在法兰贴合面上，避免端盖安装后出现倾斜，导致止口与轴承外圈不同心。安装孔的孔径要匹配对应规格的内六角圆柱头螺栓，孔位的分布圆直径要和轴承座上的预制螺纹孔位置完全对应，装配时可以采用对角拧紧的方式逐步压紧法兰面，防止垫片受力不均出现密封缝隙。

　　从安装边界尺寸来看，端盖的整体厚度要考虑轴端的旋转间隙，端盖中心的通孔直径要比穿过端盖的轴径大1-2mm，避免轴在旋转过程中与端盖发生摩擦，这个间隙位置还可以加装骨架油封，实现轴与端盖之间的动密封，进一步提升腔体的密封效果。法兰直边部分的平面度公差需要控制在0.05mm以内，保证与轴承座安装面的贴合度，周向安装孔的位置度公差控制在0.1mm以内，降低现场装配时的螺栓对位难度。端盖的材质一般选用灰铸铁或者铝合金，灰铸铁材质的端盖刚性更好，适合重载、有振动的传动场景，铝合金材质的端盖重量更轻，适合对设备自重有要求的轻型输送设备、小型精密传动机构。

　　在实际建模过程中，需要重点关注止口与法兰端面的垂直度公差，如果垂直度超差，装配后端盖会出现偏斜，轻则导致密封垫片压合不严出现渗漏，重则导致止口挤压轴承外圈，使轴承游隙变小，运行过程中出现发热、异响的问题。另外法兰上的安装孔需要做倒角处理，去除加工后的毛刺，避免装配时毛刺掉落进入轴承腔体，造成轴承滚动体的磨粒磨损。端盖的外表面可以做喷塑或者氧化处理，提升防锈能力，适应潮湿或者有腐蚀性介质的使用环境。这类端盖作为标准的机械配套零件，在建模时可以通过参数化设计的方式，将轴承外径、安装孔分布圆直径、法兰厚度、止口深度等尺寸设置为可变参数，后续适配不同规格的轴承时，只需要修改对应参数就可以快速生成新的端盖模型，大幅提升同系列零件的设计效率，减少重复建模的工作量。
