轴流压缩机构件三维结构设计方案

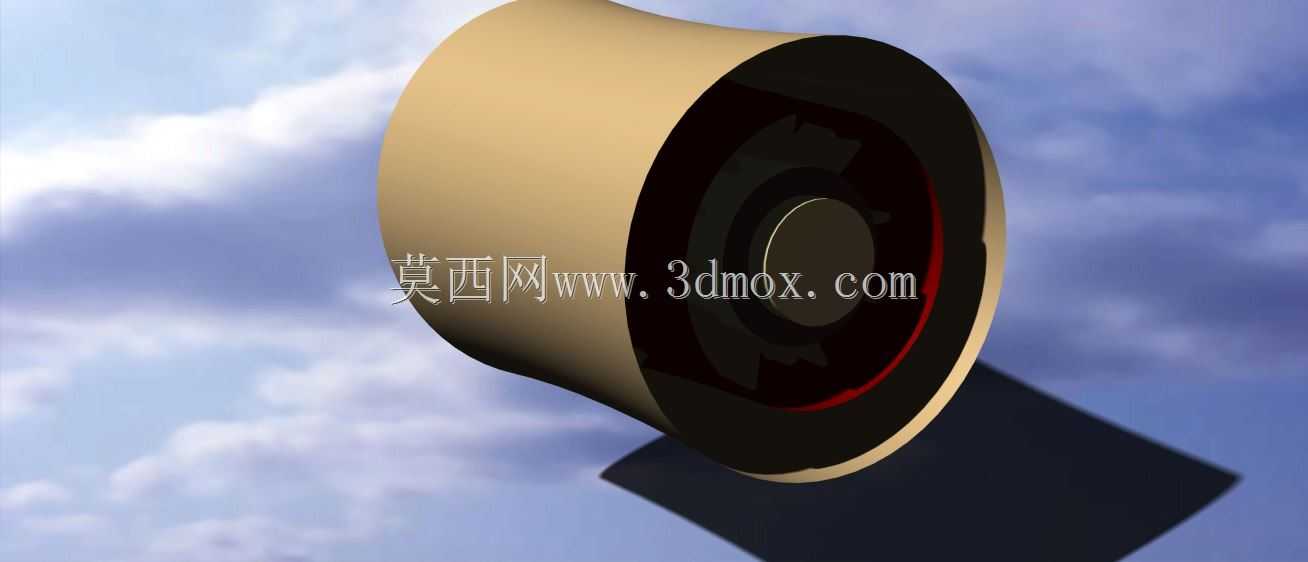

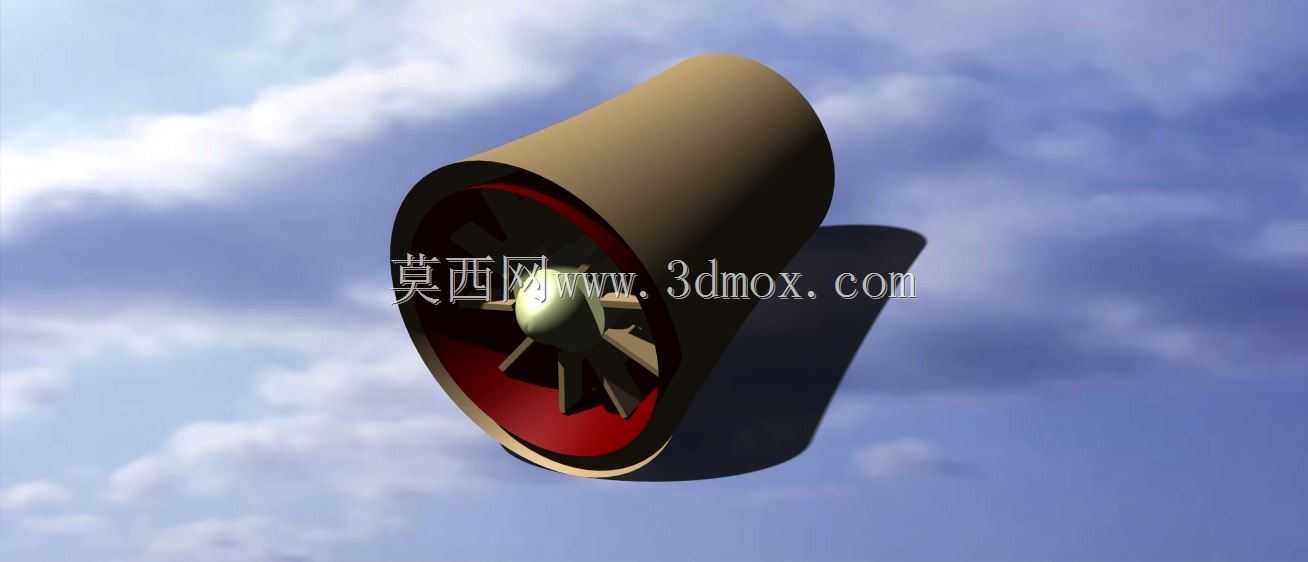

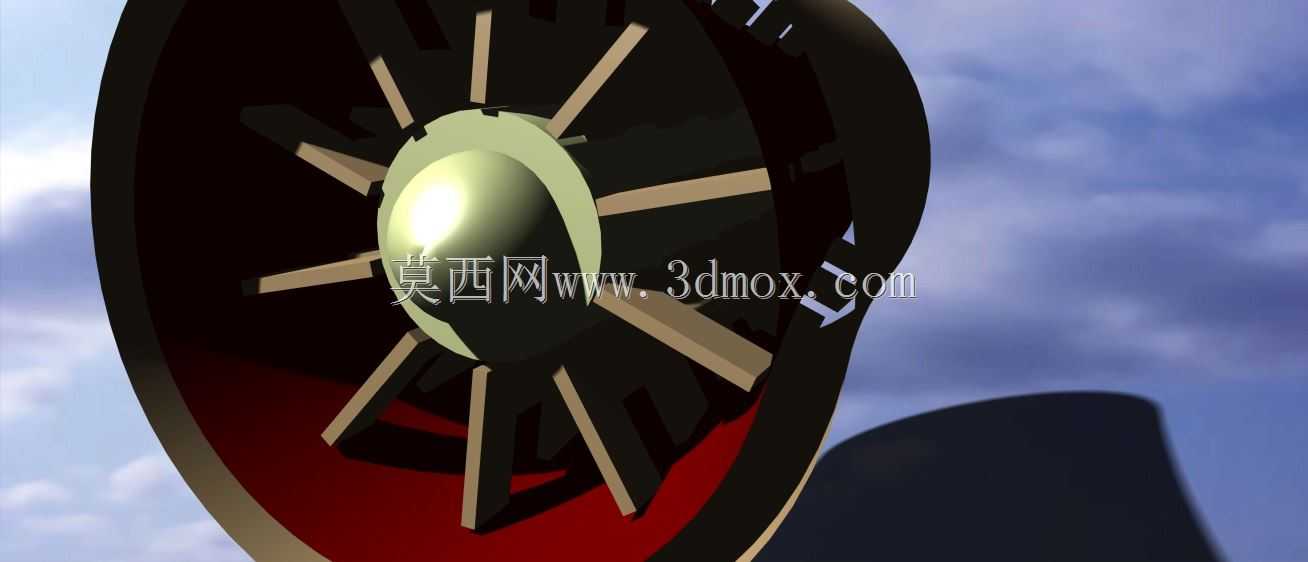

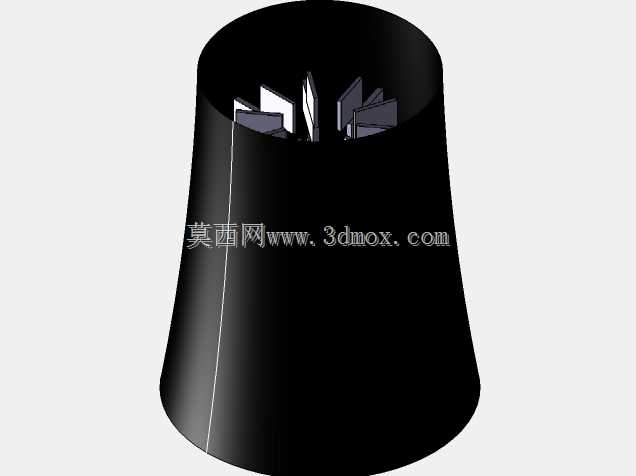

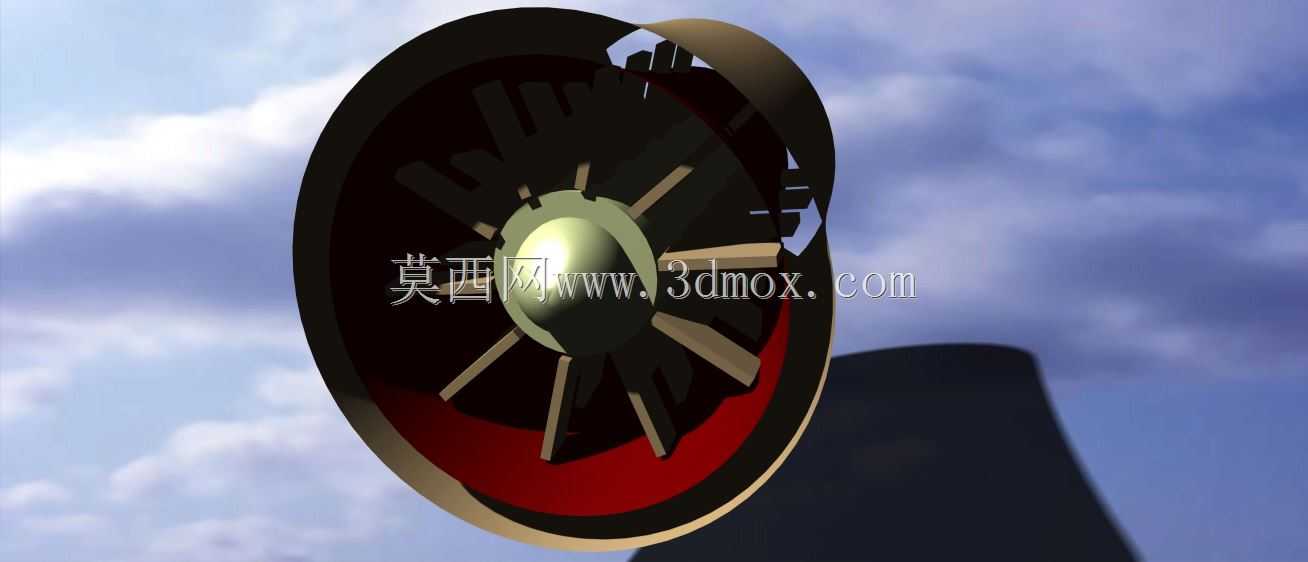

　　在航空推进系统、工业通风管网、大型化工流体输送管线以及燃气轮机核心机组中，轴流压缩机都是实现大流量气体增压的核心功能部件，相比离心式压缩结构，它在同等通流截面下能够实现更高的介质输送流量，压比提升过程更平缓，气流沿轴向直进直出的特性也能大幅降低流道弯折带来的能量损耗，尤其适配大流量、低压比段的连续增压工况。这套三维结构设计围绕轴流压缩机的基础工作原理搭建，整体采用直筒式外壳作为承压与安装基准，外壳内壁做光滑过渡处理，避免流道内出现突兀的台阶或棱角，减少气流经过时的局部涡流损失。核心做功部件为前置导叶加动叶轮的组合结构，导叶沿机匣内壁周向均匀排布，负责对进入叶轮的气流做预旋调整，让气流以最优冲角进入动叶流道，

　　降低叶轮入口处的气流冲击损失；动叶轮采用等强度叶片构型，叶片根部与轮毂做圆弧过渡连接，避免应力集中导致的结构疲劳，叶片型线沿叶高方向做扭转变设计，匹配不同半径处的线速度差异，保证整个叶高范围内的气流做功均匀，减少叶顶间隙泄漏带来的效率损失。从安装边界来看，整体筒状结构的两端预留标准法兰连接位，可直接对接同通径的气体输送管路，安装时需保证整机轴线与管路轴线同轴度偏差不超过千分之二，避免管路附加应力传导至机匣导致叶轮与机匣的间隙不均，运行中出现碰磨故障。机匣与轮毂的同轴度在设计中严格控制在0.05mm以内，叶顶与机匣内壁的单边间隙取叶轮直径的千分之一点五，间隙过大会导致泄漏量攀升、整机效率下降，

　　间隙过小则会在热态运行时因为部件热膨胀出现动静碰磨，损坏叶片型面。设计过程中优先考虑了基础概念验证的需求，整体结构做了合理简化，省略了复杂的可调导叶调节机构、密封组件与轴承支撑结构的细节，方便后续针对不同工况做参数化调整：比如针对高海拔航空应用场景，可以调整叶片安装角与叶型弯度，匹配低密度空气下的增压需求；针对工业管网通风场景，可以适当放大叶顶间隙，降低加工与装配精度要求，压缩制造成本。气流从入口进入后，先经过前置导叶调整流向，再被高速旋转的动叶做功获得动能与压力能，后续可根据实际压比需求串联多级动叶与静叶组合，实现更高的出口压力。在实际工程应用中，这类基础轴流压缩机结构常作为多级压缩机组的低压级段使用，也可单独作为大型厂房通风、

　　隧道排风、船舶舱室换气的动力部件，运行时需注意入口处加装过滤装置，避免硬质颗粒进入流道打坏叶片型面，破坏动平衡导致整机振动超标。这套三维结构完整还原了轴流压缩机的核心流道与做功部件的位置关系，可作为原理验证、结构教学、改型设计的基础模型，后续拓展时可在轮毂内部添加主轴、轴承、密封等装配结构，在机匣外部加装安装支座、检测接口等附属结构，满足不同场景的工程应用需求。
