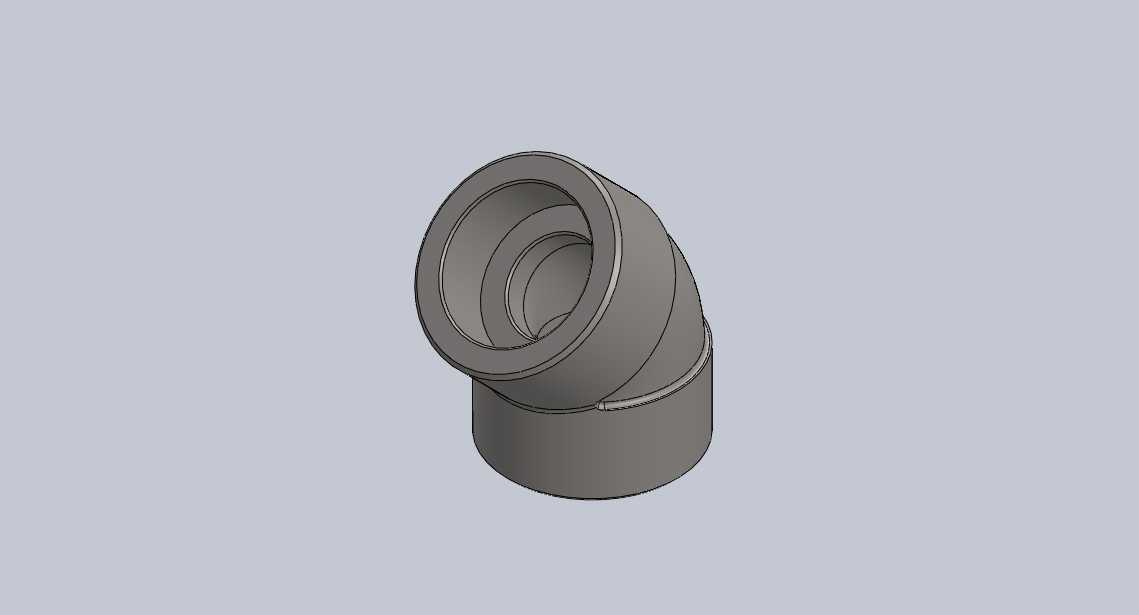

卡戎1号45度不锈钢承压弯头结构设计

这款45度承压弯头主要面向洁净流体输送管路系统设计，常见于食品加工、生物医药、民用净水这类对管路卫生等级、承压能力有明确要求的场景，用来改变管路的走向，相比90度弯头能大幅降低流体转向时的局部阻力，减少管路内部的紊流与压降，适配需要平稳输送介质的工况。从结构设计来看，两端采用承插式连接结构，安装时直接将对应外径的管路插入端口即可完成定位，配合焊接或者卡压密封工艺，能保证3000磅压力等级下的密封可靠性，不会出现介质渗漏的问题。整体外形采用流畅的弧度过渡，转弯段的曲率半径经过反复校核，既保证了介质流动的顺畅性，也避免了直角转弯处容易积存介质残留的卫生死角，内表面与外表面都做了等壁厚设计，在承压范围内不会出现局部应力集中的薄弱点。安装边界方面，两端接口的同轴度公差控制在机械管路安装的通用标准范围内，两个连接端面的轴向距离、转弯后的中心偏移量都匹配常规同压力等级管路的安装间距，不需要额外调整管路走向就能直接替换同规格的现有管件，安装时不需要预留过多的操作空间，在紧凑排布的管路集群里也能顺利完成装配。设计过程中重点考虑了长期承压工况下的结构强度，转弯处的壁厚做了均匀的加厚处理，抵消流体转向时对管壁的额外冲刷作用力，不锈钢材质的选型也适配多数弱腐蚀介质的输送需求，不需要额外做表面防腐处理就能满足长期使用的要求。在实际管路排布中，这类45度弯头常用来调整管路的爬升或者转向角度，避开设备或者结构的干涉位置，相比多段管件拼接的方案，一体成型的弯头结构减少了管路的连接点，也就降低了潜在的渗漏风险，同时减少了管路安装时的焊接工作量，提升现场装配的效率。建模过程中对连接端口的配合公差做了精准设定，保证与标准管路的配合间隙控制在合理范围，既不会因为间隙过大导致焊接时焊瘤渗入管路内部，也不会因为间隙过小导致装配时无法顺利插入。
