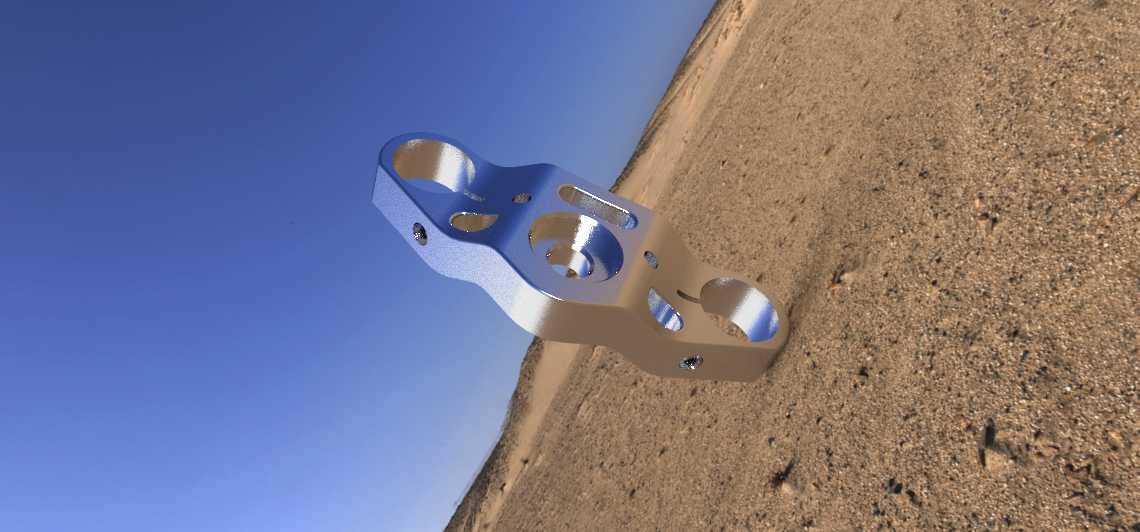

自行车把立连接结构三维数模

该零件作为自行车操控系统的核心连接构件，承担着把横与前叉舵管之间的载荷传递作用，日常骑行中来自路面的颠簸冲击、转向施加的侧向扭矩、骑行者俯身压把的纵向载荷，都会通过该构件完成传导，是直接影响骑行操控精度与行驶安全的关键受力件。从结构设计逻辑来看，该零件采用一体化铣削成型的构型思路，上下两端的同轴圆柱孔分别对应前叉舵管与把横的安装位，孔位公差需控制在IT7级精度区间，既保证装配时的顺畅推入，又能避免间隙过大带来的转向旷量。零件本体上分布的多组镂空槽并非单纯为了减重，而是经过受力仿真优化后的应力释放结构，在转向极限受力工况下，这些镂空结构可以分散孔位边缘的应力集中点，避免长期交变载荷下出现金属疲劳裂纹，同时将零件整体重量控制在合理区间，兼顾强度与轻量化需求。零件侧面预留的沉头孔位用于安装锁紧螺钉，装配时螺钉的压紧力会通过孔位周边的加厚凸台均匀传导，不会因局部压强过大造成零件形变，凸台的高度经过精确计算，保证螺钉锁紧后端面与零件表面齐平，既不会突出剐蹭骑行者衣物，也不会凹陷导致锁紧力不足。从安装边界来看，该零件适配标准规格的公路车、山地车舵管与把横尺寸，安装时无需额外打磨改装，上下安装孔的中心距经过人体工学测算，匹配多数骑行者的操控习惯，转向时不会出现与车架头管、线管的干涉问题。零件表面的过渡圆角全部按照R2-R5的工艺要求设计，既避免铣削加工时出现刀具崩损，也能消除锐角带来的应力集中，同时提升零件外观的精致度。在实际应用场景中，该结构既可以用于民用通勤自行车的把组连接，也能适配中高端运动自行车的改装升级需求，不同材质选型下可以覆盖从日常代步到专业越野骑行的载荷要求，结构上的模块化设计也方便后续迭代时调整孔位间距，快速适配不同规格的把横与舵管尺寸，无需重新设计整体构型。
