SolidWorks管路布线用路由库组件设计

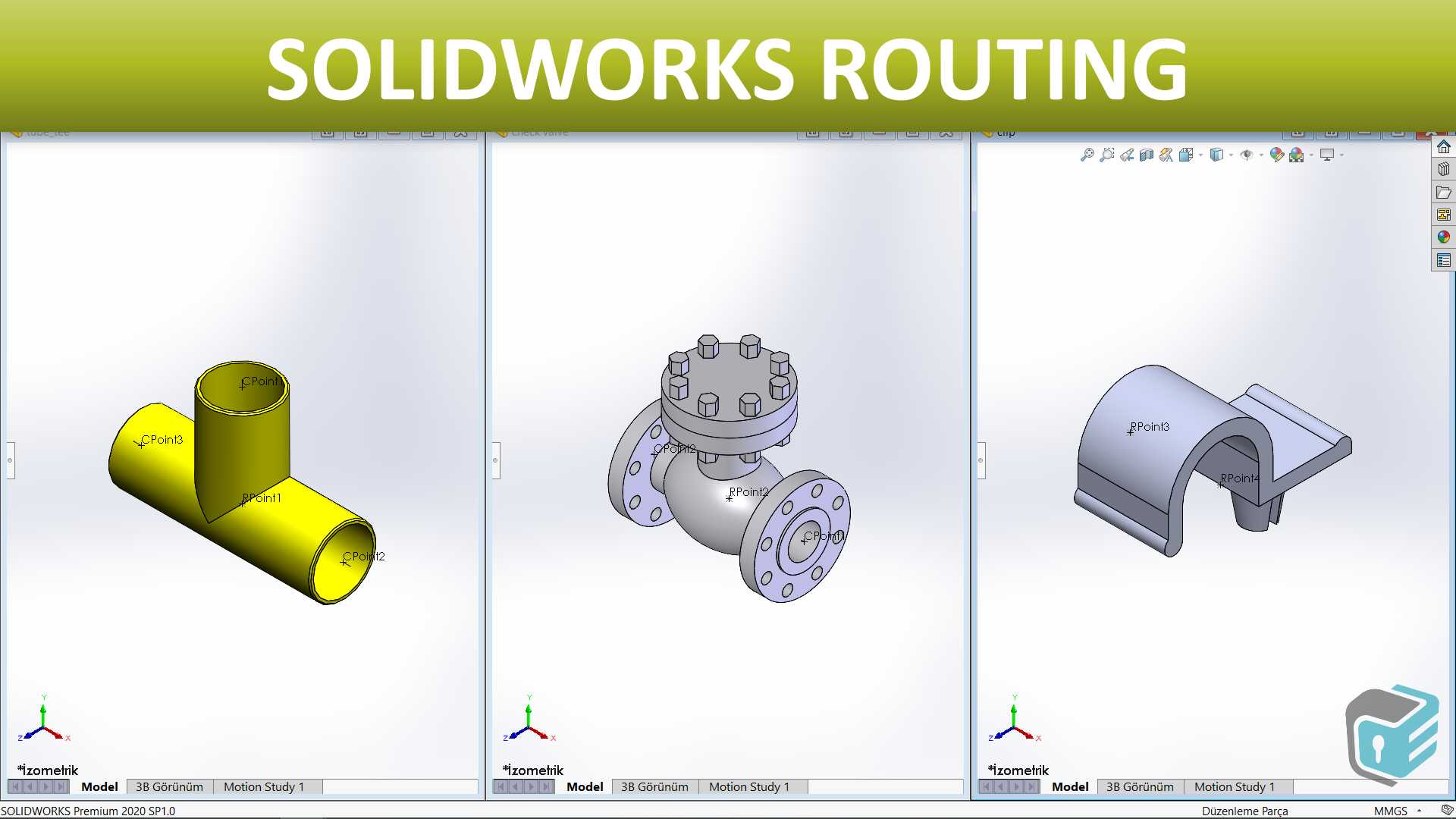

在工业流体输送、电气线缆布设场景中，管路与线缆的路径规划直接影响设备整体布局合理性、后期维护便捷性，路由库组件作为三维布线布管设计的核心基础单元，承担着路径衔接、构件固定、介质导流的关键作用。本次涉及的三类路由组件分别对应不同的工程布设需求，其中三通类管件主要应用于管路分支节点，可实现单路介质向两个不同方向分流，设计时充分考虑了管路对接的同轴度要求，接口端面预留了标准焊接或卡套连接余量，管壁厚度按照常规中低压流体输送工况选取，安装时需保证分支方向与设备预留接口对齐，避免出现管路弯折应力集中问题。法兰式球阀类组件属于管路通断控制单元，整体采用法兰对接结构，阀体流道做了圆弧过渡处理以降低介质流动阻力，法兰盘螺栓孔位置严格遵循通用管路法兰标准，安装边界需预留足够的扳手操作空间，避免后期阀门启闭操作时出现干涉，该类组件多用于需要频繁控制介质通断的工艺管路段，设计时将阀杆操作位设置在便于人员操作的侧上方，适配多数车间设备的管路布设高度。管夹类固定组件主要用于管路或线缆的路径固定，卡扣结构适配常规圆管与圆形线缆的外径范围，底座预留了螺栓安装孔，可直接固定在设备机架或墙面安装面上，设计时卡扣内侧做了防滑纹理处理，避免设备运行振动导致管路或线缆移位，安装时需根据管路布设的间距要求调整固定点位置，保证管路排布顺直无强行拉扯。从设计思路来看，三类组件均围绕路由库快速调用的需求做了标准化处理，所有配合面、安装位都设置了统一的装配参考基准，在三维布线布管过程中可直接拖拽至路径节点自动完成配合，无需反复调整装配约束，大幅提升管路与电气布线的设计效率。不同组件的外形尺寸均匹配行业通用的管路、线缆规格，安装边界充分考虑了现场施工的操作空间需求，比如法兰球阀的手轮操作位与周边构件预留了不小于100mm的操作间隙，管夹底座安装孔距适配常用的铝型材机架安装槽间距，三通管件的接口长度预留了足够的管路套接余量，避免现场安装时出现对接长度不足的问题。在实际工程应用中，这类标准化路由组件可覆盖液压管路、冷却水管路、电气控制线缆等多种布设场景，设计人员可根据具体的介质类型、压力等级、线缆外径快速选用对应规格的组件，无需从零开始建模，有效缩短设备整体设计周期，同时标准化的构件尺寸也能降低后期采购、安装、维护的成本，避免出现非标构件难以替换的问题。
