管道工组连接构件模块化设计

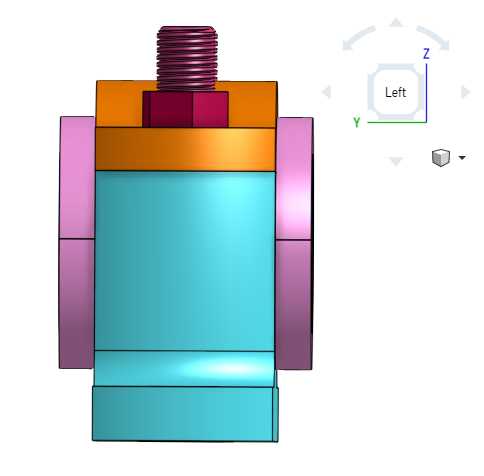

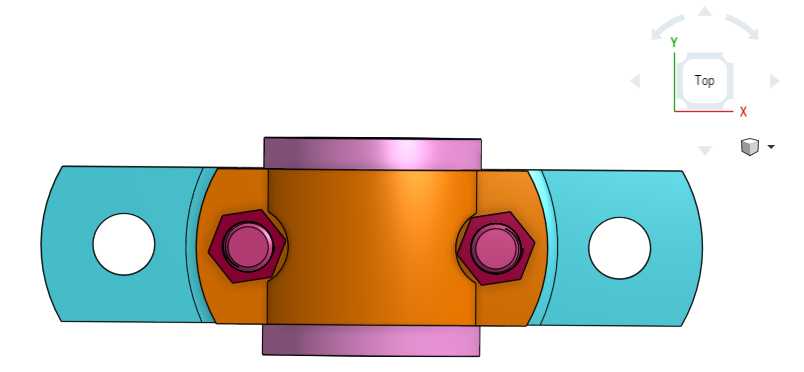

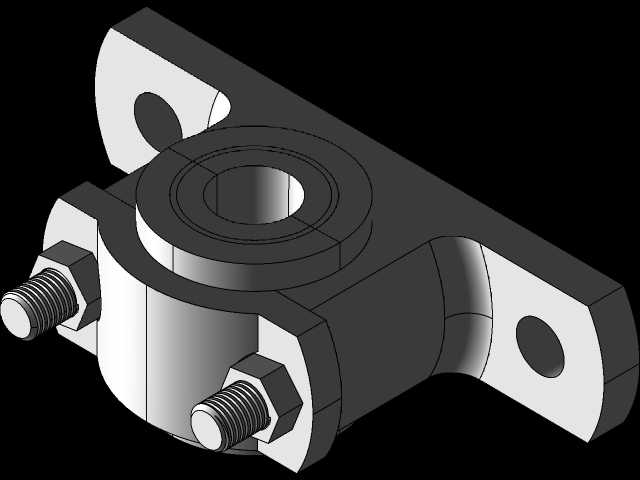

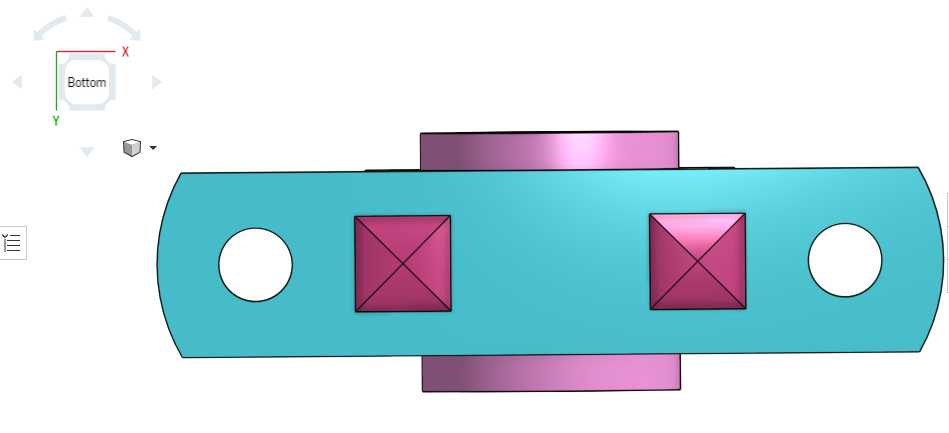

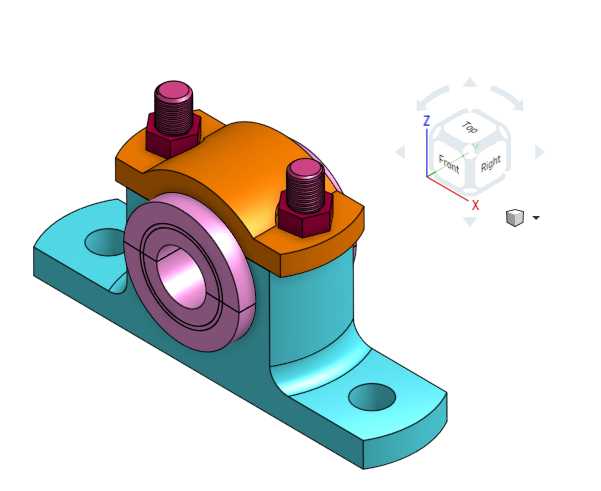

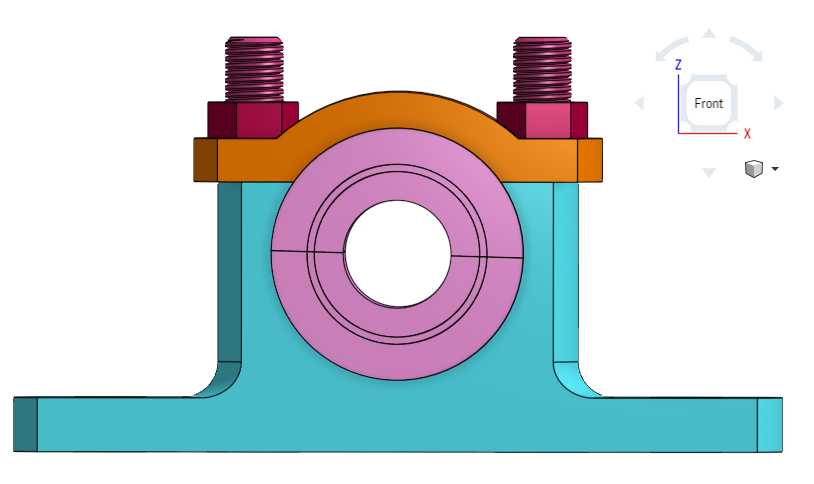

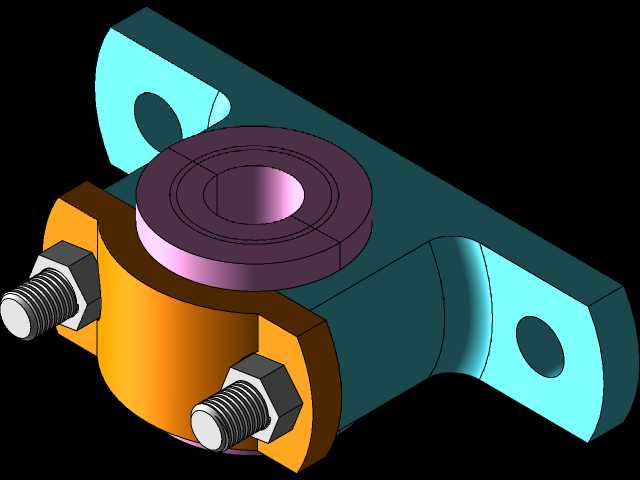

在民用给排水、工业流体输送、暖通管路布设等现场作业场景中，管路的快速拼接、分支转接、临时固定一直是影响施工效率的核心环节，传统管路施工多采用现场焊接、螺纹逐段拧接的方式，不仅对作业人员技能要求高，还容易出现对接偏差、密封失效、后期拆装维护困难等问题。这款管道工组构件的设计，正是瞄准现场模块化快装的实际需求，将管路转接、定位、固定的功能集成在单一构件上，减少现场零散配件的拼接步骤。从结构设计逻辑来看，构件主体采用弧形板状基体，两侧开设的圆形通孔为管路穿接位，可匹配对应外径的直管段穿过，基体中部的两个方形凸台为定位锁紧结构，内部预设的卡接槽可配合方形密封压块，当管路穿入到位后，压块嵌入凸台槽位即可压紧管路外壁，无需额外焊接或攻丝，就能实现管路的轴向固定与周向防转，避免管路受流体冲击出现窜动或转动。基体上下延伸的圆柱凸台为分支接口，可直接对接垂直方向的支路管路，实现主路与支路的直角分流，省去了额外加装三通接头的步骤，减少管路接口数量的同时也降低了泄漏点风险。设计过程中充分考虑了现场安装的边界条件，基体的弧形轮廓是为了适配圆形管路的外壁弧度，安装时基体可贴合在主路管道的外壁表面，无需对主路进行大范围裁切，仅需在对应分支位置开出对应孔径的通孔即可完成装配，大幅降低现场施工的裁切工作量。两侧的圆形穿接孔与中部方形凸台的位置公差控制在0.1mm以内，保证压块锁紧时受力均匀，不会出现单侧压接过紧导致管路变形、或压接过松导致密封失效的问题。上下圆柱凸台的端面预设了密封槽，可直接嵌入标准O型密封圈，与支路管路对接时无需额外缠绕生料带或涂抹密封胶，依靠密封圈的压缩变形即可实现静密封，适配常压下的水、低压气体等常规流体输送场景。构件的整体尺寸紧凑，安装后不会在管路外侧形成过大的突出结构，适合在管路排布密集、安装空间狭小的吊顶内、设备夹层、管廊支架等场景使用，安装完成后可直接通过常规管卡进行整体固定，无需设计额外的专用安装支架。从建模细节来看，所有棱角位置都做了R1.5的圆角处理，避免现场安装时尖锐棱角划伤作业人员，也减少应力集中导致的构件开裂风险，方形凸台与弧形基体的交接位置做了加厚处理，应对锁紧时的局部应力，保证长期使用下的结构强度。
