螺旋扰流插入式换热强化管道结构

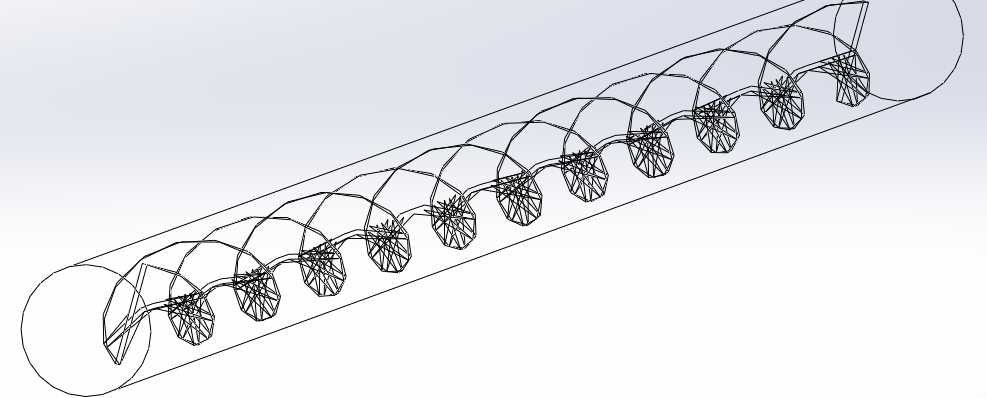

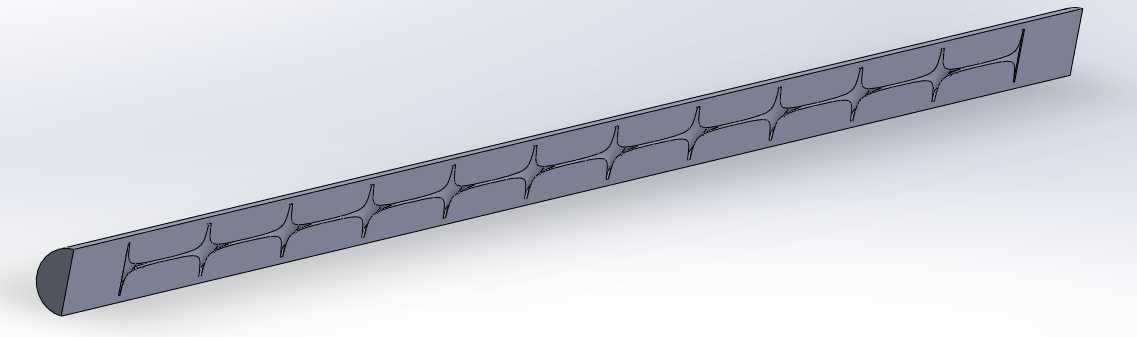

这类带连续螺旋扰流结构的插入式管道，主要应用在管壳式换热器的换热管内腔改造、工艺流体伴热管线、余热回收管路等场景，核心作用是在不更换原有管线、不扩大管路通径的前提下，提升管内流体的湍流程度，削减管壁处的层流边界层厚度，最终强化管内外介质的热交换效率。从结构设计逻辑来看，管内的螺旋扰流片采用连续变曲率螺旋排布，螺旋升角经过匹配常规管内流体流速区间设定，既能够让流经的流体在轴向流动的同时产生规律性径向旋流，让管中心区域的高温/低温流体和管壁附近的流体充分掺混，避免管壁处形成热阻极大的滞流层，又不会因为扰流结构的阻力过大造成管程压损超出工艺允许范围。设计时需要严格匹配安装边界：插入件的整体外径要比换热管内径小0.5-1mm，保证插入件可以顺利穿入整根换热管，不会出现卡滞、刮擦管壁的问题；螺旋片的边缘做了圆弧过渡处理，避免长期受流体冲刷出现应力集中断裂，同时也不会在安装时划伤管内壁的防腐或强化涂层。在实际工况应用中，这类插入管不需要对原有管路进行焊接改造，只需要将整段螺旋扰流插入件推入现有管道内部，两端做简单的轴向定位即可完成安装，特别适合老旧换热设备的提效改造，不用动原有设备的管板、法兰连接结构，改造成本远低于更换整台换热设备。针对不同黏度的流体，螺旋片的螺距可以做对应调整：对于低黏度的水、水蒸气类介质，螺距可以取较小值，强化扰流效果；对于黏度较高的油品、工艺溶液类介质，适当放大螺距，控制管程阻力在工艺泵的扬程覆盖范围内。结构建模时需要注意螺旋扰流片和中心支撑筋的连接过渡，所有相接位置做圆角处理，减少流体在连接处的局部涡流损耗，同时避免长期运行过程中杂质在连接处沉积结垢，影响换热效率和管路通流能力。这类插入结构的长度可以根据单根换热管的实际长度做分段拼接，拼接处采用错位搭接的方式，保证螺旋面的连续性，不会出现局部扰流中断的问题，适配不同长度规格的工业管路安装需求。
