气动多箱移载输送作业设备结构

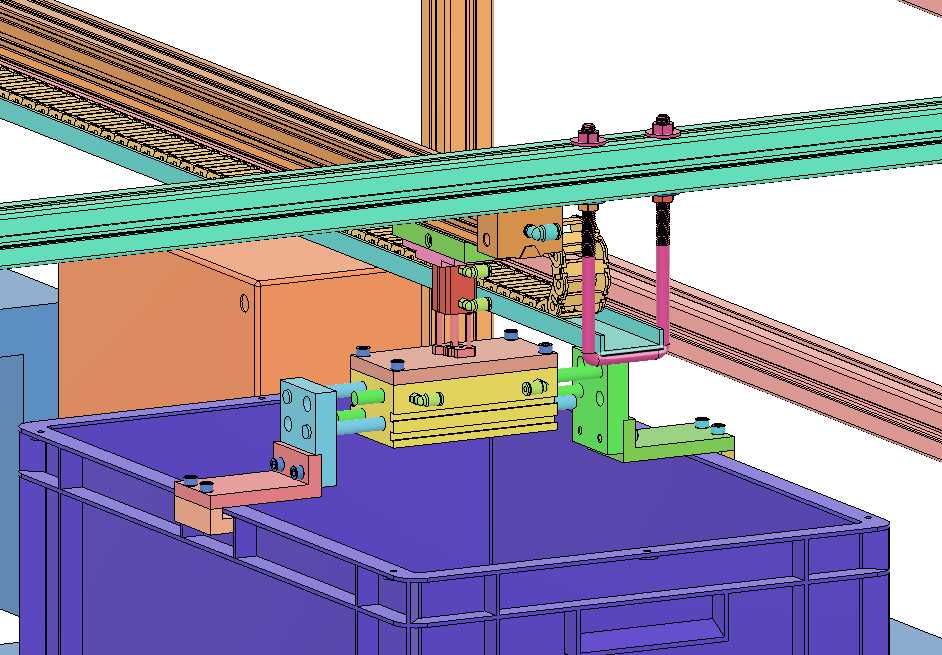

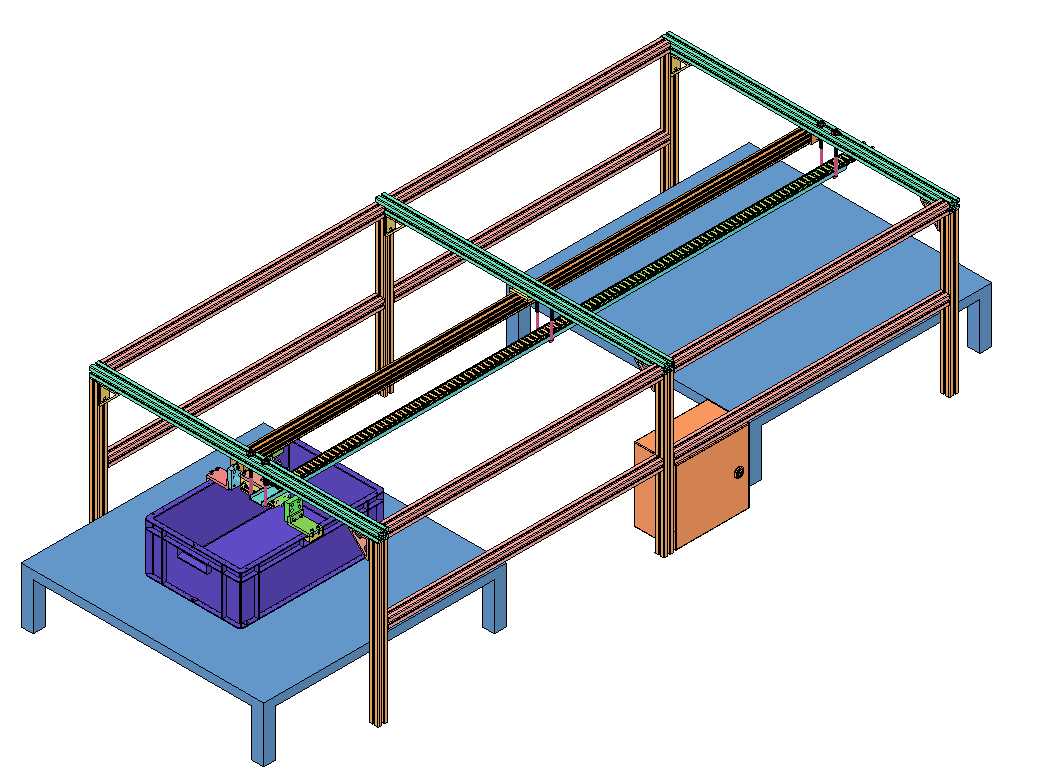

这款气动多箱移载设备，主要面向车间内箱体类工件的跨工位转运场景，常见于包装线末端码垛前的物料分流、仓储分拣环节的料箱转移，以及装配线旁的工装箱周转作业，替代人工完成重复的箱体搬运动作，降低一线操作人员的劳动强度，同时规避人工搬运过程中可能出现的工件磕碰、摆放错位问题。设备整体采用龙门桁架式布局，主体支撑框架选用工业铝型材搭建，兼顾结构刚性与组装便捷性，安装时可根据现场工位的排布调整跨距与行程长度，适配不同宽度的输送线对接需求。横向移载轴采用双导轨配合同步带传动的结构，保证大跨度下的运行平稳性，避免长行程运行出现的卡顿或偏移问题；末端执行机构配置多组气动夹爪，可同时对多个并排摆放的料箱进行夹取作业，单次移载即可完成多箱物料的位置转移，相比单夹爪移载结构，作业效率提升数倍。夹爪的开合行程可根据料箱的实际宽度进行调节，夹取接触面贴有防滑缓冲垫，既保证夹取力度足够不会出现料箱滑落，又不会夹损箱体表面。设备的气动控制元件集中安装在侧边的控制箱内，管路沿型材内腔排布，避免外露管路被工件剐蹭造成损坏，同时方便后期维护时快速排查气路故障。安装时需保证底部支撑脚与地面或安装平台的水平度，横向导轨的平行度误差需控制在合理范围内，避免运行过程中出现卡滞。设备的作业高度可根据对接的输送线、工作台高度调整立柱长度，无需改动主体结构即可适配不同现场的安装边界。在实际产线布局中，该设备可衔接多条平行输送线，完成料箱在不同线体间的分流、合流作业，也可对接缓存工位，将加工完成的料箱批量转移至待检区或仓储接驳位，适配塑料周转箱、纸质包装箱等多种常见箱体类物料的移载需求，气动驱动的方式相比电动伺服驱动成本更低，维护难度更小，适合节拍要求适中、移载行程固定的批量作业场景。
