DB25针D-sub连接器三维结构设计

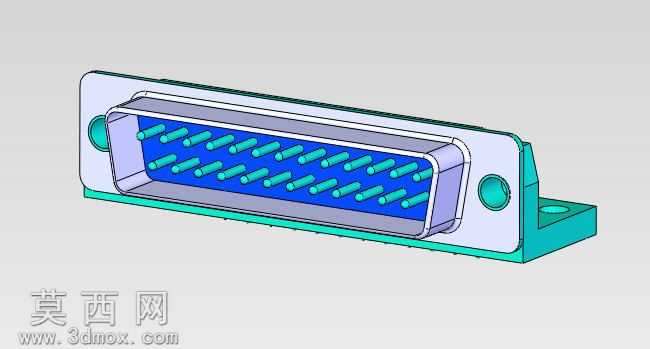

本模型为标准DB25针D-sub型连接器，采用三维参数化建模方式完成全结构复刻，建模过程严格遵循通用D-sub连接器的行业尺寸规范，对插接口、针脚排布、安装固定结构均做了1:1的尺寸还原。建模阶段首先绘制连接器金属外壳的基准草图，通过拉伸、切除特征构建出带侧翼安装耳的外壳基体，安装耳上预留的固定安装孔位置与标准件尺寸完全匹配，外壳边缘做了符合工业生产要求的圆角过渡处理，避免锐边结构。插芯部分采用蓝色绝缘基材建模，25根公针严格按照三排错位排布的标准布局进行阵列，每根插针的直径、伸出长度、相邻针脚间距均符合DB25接口的通用规范，插针与绝缘基座之间做了装配贴合约束，还原真实产品的嵌装结构。金属屏蔽外壳部分赋予金属材质，模拟锌合金压铸外壳的哑光金属质感，绝缘基座赋予蓝色工程塑料材质，插针赋予铜质镀镍的金属光泽材质，侧翼安装支架做了分色处理，清晰区分不同结构部件的材质差异。模型完整还原了连接器的装配关系，外壳与绝缘插芯的卡扣结构、插针与基座的过盈配合结构均有体现，可用于电子设备接口布局的干涉检查、接插件装配模拟、教学演示等场景。建模过程中对所有特征做了参数化关联，若需调整针脚数量、安装孔距、外壳尺寸等参数，可直接修改对应草图尺寸完成模型更新，具备良好的可编辑性。渲染阶段采用柔和的工业产品展示光源，清晰呈现连接器的内部针脚排布与外部安装结构，各部件的材质区分明确，能够直观展示该款25针D-sub连接器的完整结构形态，可作为电子设备结构设计中的标准连接件模型调用，也可用于接插件相关的结构教学、产品展示场景。
