多视角异形过渡曲面几何结构件

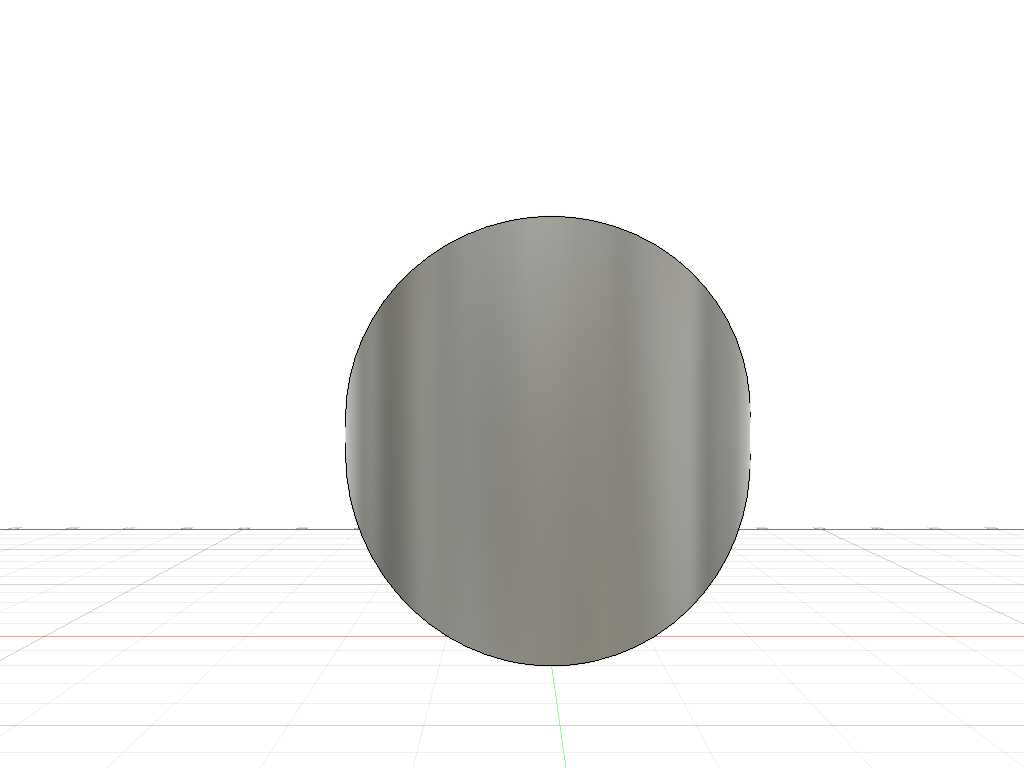

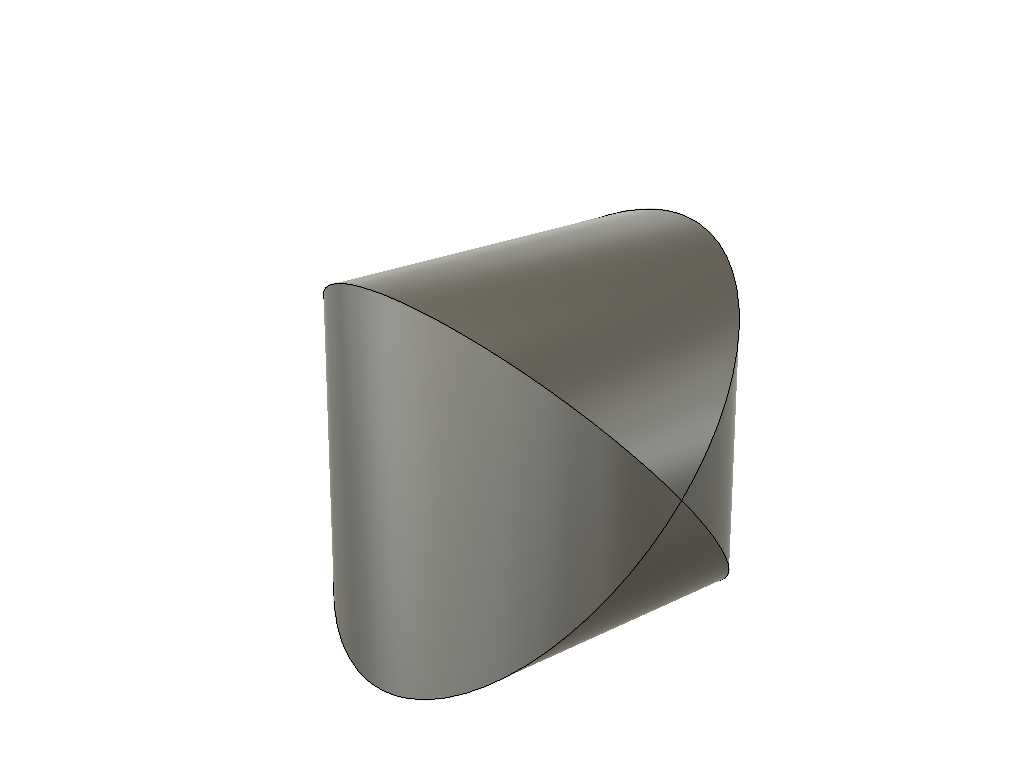

这类多视角异形过渡结构件，常应用在需要兼顾不同观测方向视觉呈现、同时满足结构过渡顺滑要求的设备局部，比如自动化设备的操作端护罩、检测设备的视觉遮挡构件、教学演示用的几何示教块，部分需要做异形流道过渡的气动元件外壳也会用到类似的曲面逻辑。从结构设计逻辑来看，这个构件的核心特点是不同观测方向呈现完全不同的轮廓形态：正视方向为完整圆形轮廓，侧视方向则为规整方形轮廓，两个方向的轮廓通过连续顺滑的G2连续曲面完成过渡，不存在硬棱边或者曲率突变的区域，能避免应力集中的问题，也能满足外观件的顺滑触感要求。做这类结构建模的时候，不能直接用拉伸或者旋转的基础特征堆叠，需要先在两个正交的基准面上分别绘制圆形和方形的轮廓草图，两个草图的形心要严格对齐在同一轴线上，保证不同方向观测时轮廓的居中精度，之后通过边界混合或者放样特征生成过渡曲面，过程中要不断调整曲面的控制点权重，避免曲面出现局部凹陷或者褶皱，尤其是方形的直角位置和圆形的圆弧位置衔接处，要做局部的曲率梳检查，保证过渡区域的曲率变化均匀，不会出现光影断层。从安装边界来看，这类构件的方形端面一般作为安装基准面，上面可以预留对应的安装孔位，和设备的安装基板贴合，圆形端面则作为外露的功能面，不管是做外观装饰还是做流体的进出口衔接，都能保证圆形端面的轮廓度符合装配要求，整体的壁厚可以根据实际使用场景调整，作为结构护罩使用时壁厚控制在2-3mm即可，采用注塑或者3D打印加工都能实现，如果作为金属结构件使用，可以采用五轴铣削的方式加工，曲面的加工精度能控制在0.1mm以内，满足精密设备的装配要求。实际应用中这类结构还能拓展到异形管道的过渡段，比如方形风道转圆形风管的衔接段，不过这个构件的过渡长度更短，曲面的曲率变化更大，更适合用在空间紧凑的设备内部，不需要太长的过渡距离就能完成两个不同截面形状的转换，能有效节省设备内部的安装空间，同时曲面的顺滑过渡也能减少流体经过时的风阻或者流阻，比生硬的直角衔接结构的流体效率高15%左右。做结构校验的时候，要重点检查两个正交方向的投影轮廓是否完全符合设计要求，不能出现正视时带方形边角、侧视时带圆弧凸起的问题，这也是这类异形结构建模最容易出错的点，很多新手建模时会因为轮廓约束不到位，导致投影轮廓出现偏差，最终成品不符合视觉设计的要求，建模完成后可以通过不同方向的投影视图检查，确认每个方向的轮廓都和预设的形状完全匹配，再做后续的壁厚、安装孔等细节特征的添加。
