通讯管路用十字形转接接头结构设计

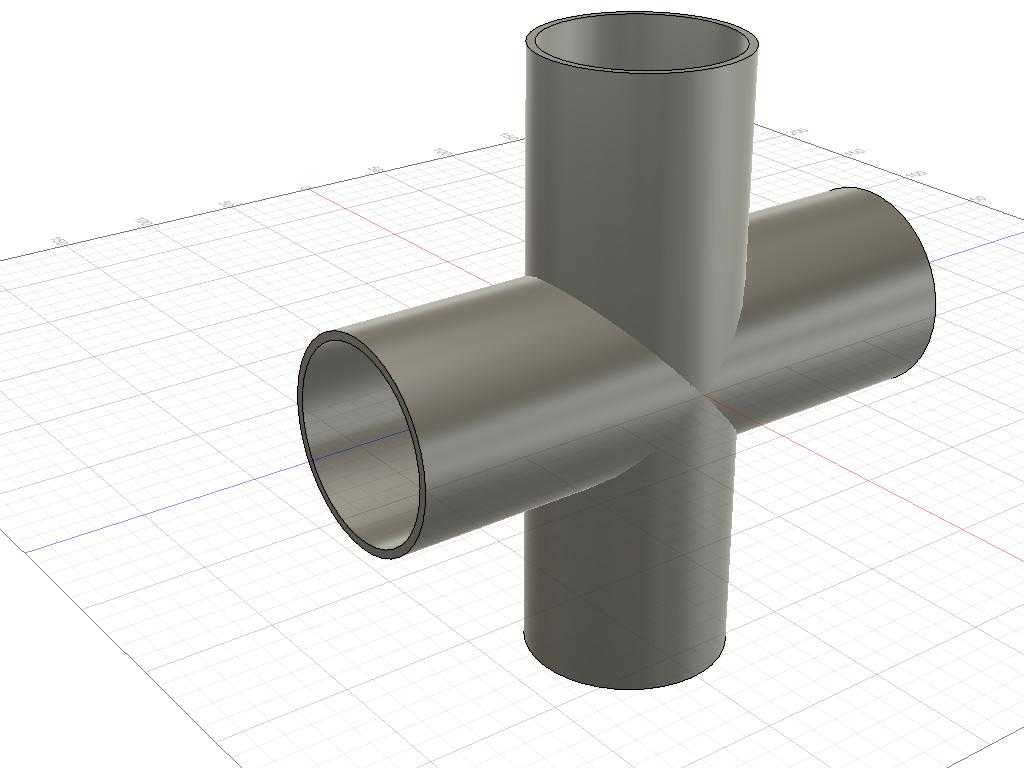

　　在通讯基站布线、室内弱电管网铺设、工业通讯线路防护施工场景中，多方向管路的交汇转接一直是管路布设环节的核心节点，这类十字形转接接头正是为解决多向管路同节点对接需求设计的结构件，区别于常规两通、直角弯通接头，它能在单一节点上实现四个正交方向的管路连通，大幅减少管路布设时的接头堆叠数量，降低管网节点的泄漏风险与布设空间占用。从结构设计逻辑来看，该接头采用等径正交的内腔流道设计，四个接口的同轴度公差控制在行业常规安装允许范围内，避免管路接入后出现错位憋压、线缆穿设卡顿的问题；接头主体的外壁做了圆弧过渡处理，而非直角锐边结构，一方面能降低接头在浇筑、注塑或机加工过程中的应力集中系数，提升构件整体的抗形变能力，另一方面在管路穿线作业时，

　　圆弧内壁不会剐蹭线缆外护套，减少通讯线缆外层绝缘层的破损概率。实际安装作业中，这类十字接头的安装边界需要提前匹配布设场景的管路外径，四个接口的插接段长度做了统一的限位设计，管路插入至限位台阶位置即可达到密封与抗拉拔的标准要求，无需施工人员额外标记插入深度，能有效提升现场布设的作业效率。在户外通讯管网应用场景下，接头的外壁结构厚度经过受力核算，能够承受常规地下埋设的土层侧压力，以及地面轻微沉降带来的形变应力，不会出现接头开裂、管路脱开的问题；在室内弱电桥架配套布设场景中，接头的规整外形能够贴合桥架内部的安装空间，不会因为异形结构占用过多桥架内的线缆敷设空间，四个方向的接口可以同时对接横向、纵向的穿线管，实现弱电线路的十字交叉分流，

　　避免多根线管在交叉位置出现堆叠挤压的情况。从建模细节来看，该接头的内腔流道与外轮廓保持均匀的壁厚差，不管是采用工程塑料注塑成型还是金属压铸成型，都能保证成型过程中材料冷却速率均匀，不会出现局部缩孔、壁厚不均导致的结构强度缺陷；接头端部的接口位置做了微小的倒角导向结构，现场安装时管路能够顺着倒角快速对准插入，无需反复调整对接角度，尤其在高空布线、狭窄管井内作业时，这种导向设计能大幅降低施工的操作难度。不同于市面上部分拼接式十字接头容易在拼接缝位置出现密封失效的问题，该接头采用一体式结构设计，整个主体没有额外的拼接接缝，从根源上消除了节点位置的密封隐患，在需要做防水、防尘处理的户外通讯管路布设场景中，

　　只需要在接口位置做常规的密封处理即可达到IP65级别的防护要求，能够适应户外雨淋、粉尘环境下的长期使用需求。在设备内部通讯线路布设场景中，这类十字接头还可以作为分线节点使用，将主干通讯线路从一个方向接入，剩余三个方向分别引出分支线路到不同的功能模块，相比采用多个两通接头拼接的分线结构，一体式十字接头的节点体积更小，能够节省设备内部的安装空间，同时减少接头数量带来的故障点，提升整个通讯线路连接的可靠性。设计过程中针对接头的受力场景做了结构优化，在四个接口的衔接位置做了局部加厚处理，当管路受到外部拉扯、扭转作用力时，应力会集中在加厚的衔接区域，不会出现接口根部断裂的问题，能够满足通讯管路长期使用的结构强度要求。
