双视图生成卡箍式管路固定夹持结构

项目分类:阀门 发布时间:2025-09-16 ID:1082210
  • 双视图生成卡箍式管路固定夹持结构
  • 双视图生成卡箍式管路固定夹持结构
  • 双视图生成卡箍式管路固定夹持结构
  • 双视图生成卡箍式管路固定夹持结构

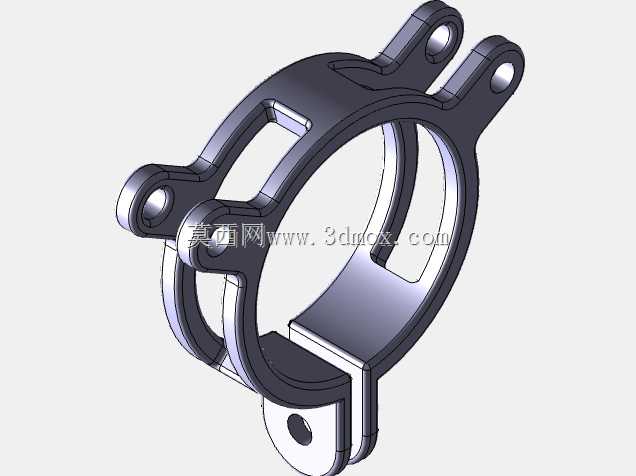

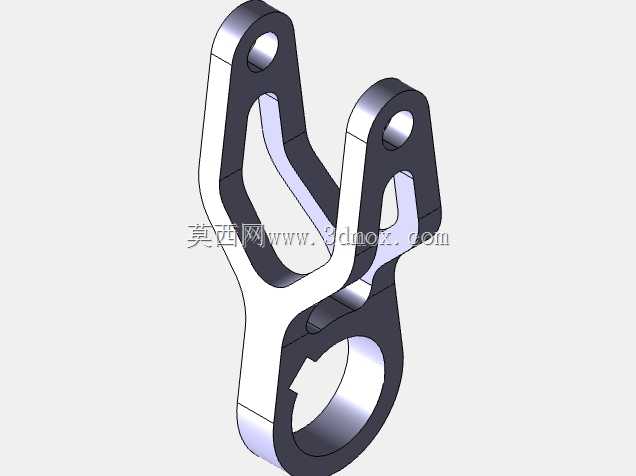

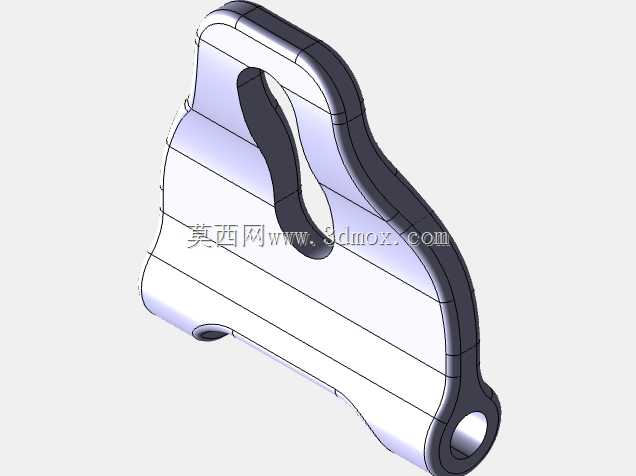

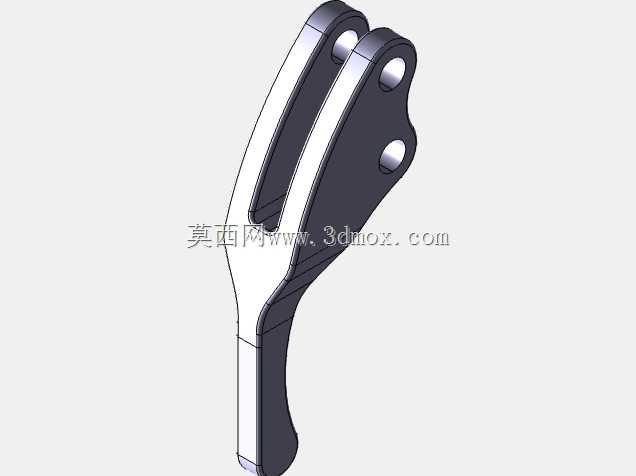

  这类夹持结构常配套应用在工业流体管路系统中,紧贴阀块安装位完成旁通管路、传感线路的固定限位,避免管路受流体脉冲冲击产生位移磨损,在液压站、工艺管线、小型流体控制单元里都能见到同类结构的应用。实际工况下,这类抱合式夹持件不需要完全箍死管路,预留的间隙可以抵消管路热胀冷缩产生的形变,同时三个带孔安装耳分别对应不同方向的固定点位,能适配安装面存在小幅角度偏差的场景,不会因为安装基面的加工误差导致装配应力集中。从结构设计逻辑来看,该零件采用双投影视图拉伸出基础实体后做布尔合并,整体没有冗余的加厚区域,环形抱合段的壁厚均匀,过渡圆角全部按照应力释放要求设置,避免长期受振动载荷出现根部开裂。

  三个安装耳的孔位同轴度公差控制在0.1mm以内,安装时可以直接穿螺栓固定,不需要额外配做铰孔,环形主体的内圆面粗糙度要求不高,因为实际使用时会在接触面垫一层薄橡胶垫,既可以防滑,也能避免金属硬接触磨伤管路外壁。安装边界方面,环形内孔适配常规通径的仪表管路,整体外轮廓不会超出阀块侧方的安装空间,下方伸出的单耳结构可以对接接地端子或者辅助支撑,上方两个平行耳片对应阀块本体的预制螺孔,装配时不需要额外改动周边原有零件的位置。设计过程中没有采用复杂的曲面特征,所有结构都可以通过两个正交视图的轮廓拉伸合并得到,建模效率高,后续改型时只需要调整两个视图的轮廓尺寸,就能快速适配不同通径的管路固定需求,不需要重新搭建复杂的参数化特征树。

  这类夹持件的受力点主要集中在三个安装耳与环形主体的连接位置,因此在做结构优化时,特意在连接位置做了局部加厚,同时切除了环形段非受力区域的多余材料,既保证整体刚性满足振动工况要求,也尽可能控制零件重量,减少对阀块安装面的附加载荷。实际装配时,螺栓锁紧力矩不需要过大,达到常规紧固件的力矩要求即可,过大的锁紧力会导致环形段变形,反而缩小内孔有效通径,对穿过的管路造成挤压。该结构的开口设计也兼顾了装配便利性,不需要从管路端部穿套,直接从侧方卡入管路后再锁紧固定螺栓即可,能大幅缩短现场装配、后期维护的拆装时间,尤其适合已经完成管路布设的改造场景,不需要拆卸原有管路就能加装固定结构。

  在建模过程中采用双视图生成几何体的方式,也能避免多特征建模时容易出现的参考丢失、特征报错问题,对于这类结构规则的夹持类零件,这种建模方式的稳定性更高,后续导出中间格式给其他软件做装配干涉检查时,也不会出现破面、几何缺失的问题。
