立式集水坑废水提升排污泵结构设计

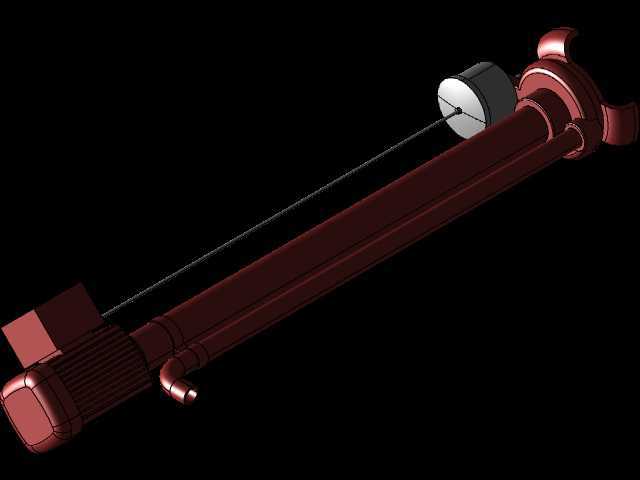

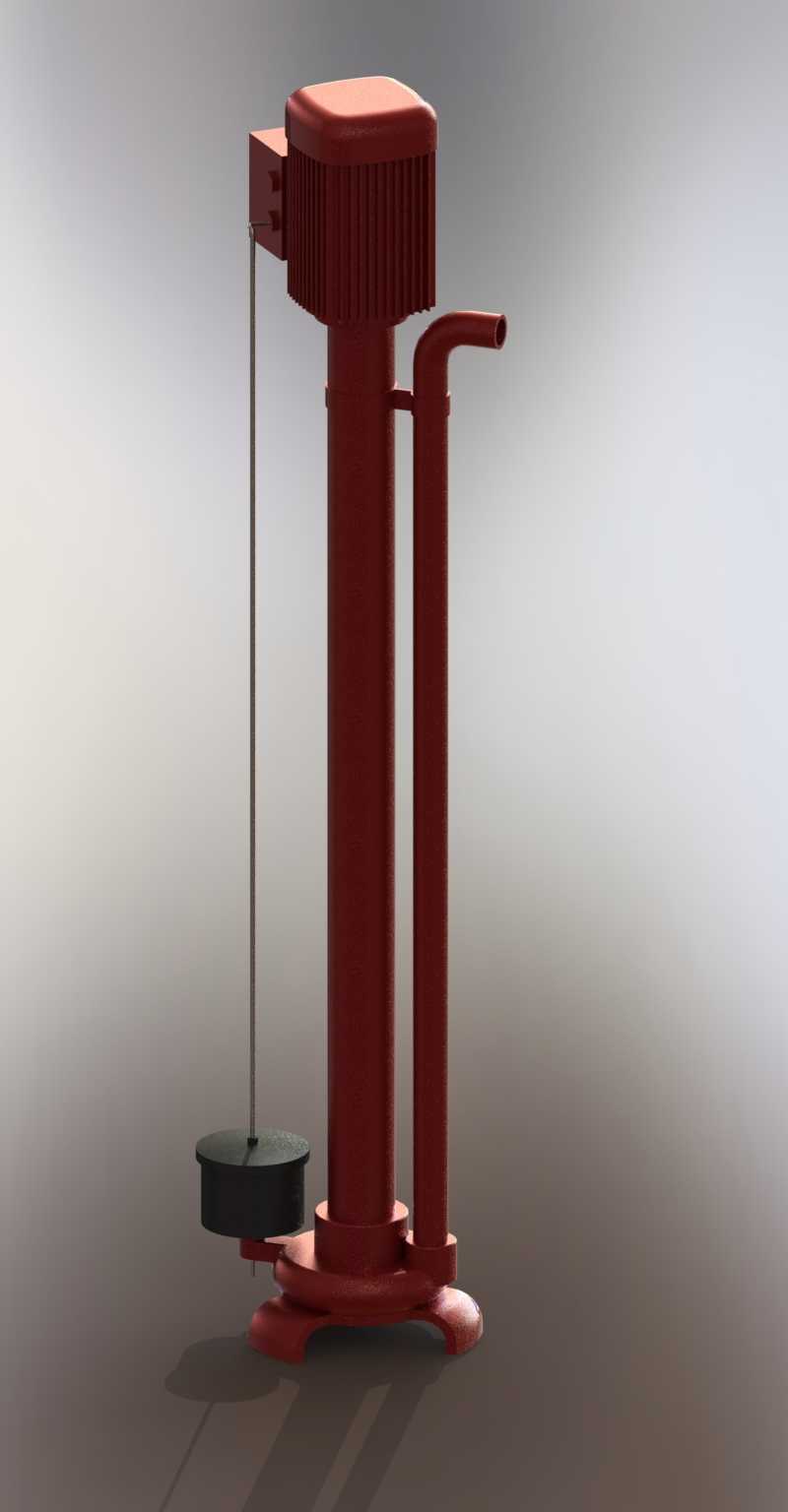

　　这款立式排污设备的结构设计，核心围绕地下空间废水提升的实际工况展开，在民用建筑地下车库、工业厂区地下管廊、商业综合体地下设备层这类无法依靠重力自流排水的场景中，这类泵体是核心的排水执行部件，主要承担坑内积存的生产废水、地面冲洗废水、渗漏水的提升输送任务，避免坑内水位漫溢造成设备浸泡、场地积水等问题。从结构布局来看，整机采用立式同轴布置，动力段位于整机最上方，配套的散热壳体采用竖向肋条结构，在地下坑内相对密闭、通风条件有限的环境下，能够依靠更大的散热表面积保证动力单元长时间运行时的温度稳定，避免过热触发保护停机。动力输出轴沿竖直方向向下延伸，直接连接下部的水力部件，传动路径短，没有额外的转角传动结构，运行过程中的传动损耗更低，

　　振动幅度也更小，适配坑内固定安装的长期运行需求。泵体的支撑结构采用一体化铸造的落地式底座，底座设置三个均匀分布的支脚，安装时可直接通过膨胀螺栓固定在集水坑的混凝土基础面上，不需要额外搭建复杂的安装支架，支脚的接触面积经过核算，能够在泵体启停产生动载荷的情况下保持整机稳定性，不会出现偏移、倾斜的问题。进水端采用下置式喇叭口结构，进水口距离基础安装面预留有合理的间隙，既可以保证坑内低水位时的进水通畅，避免出现进气抽空的情况，也能阻挡大体积的杂物直接进入泵腔造成叶轮卡滞。出水段采用侧向弯管结构，出口方向沿水平方向伸出，可直接对接坑内预设的排水立管，管路对接时不需要额外加装大角度弯头，减少管路的沿程阻力损失，提升输送效率。

　　浮球触发机构沿泵体立柱侧方竖向布置，导杆采用不锈钢材质，浮球可沿导杆随坑内水位上下滑动，触发位置可根据集水坑的设计水位调整，实现高水位自动启泵、低水位自动停泵的无人值守运行，不需要人工频繁操作。整机的过流部件流道做了宽流道设计，能够通过废水夹带的一定直径的固体颗粒、纤维类杂物，减少流道堵塞的概率，适配地下空间废水成分复杂、夹带杂物多的工况特点。从安装边界来看，整机竖向布置的结构占地面积小，对于集水坑的平面尺寸要求更低，在狭小的坑内空间也能完成安装与后期检修作业，安装时需要保证泵体的竖直度偏差在允许范围内，避免轴系偏磨缩短密封件与轴承的使用寿命；泵体顶部的动力单元距离坑顶检修口的预留高度满足检修时的部件拆装空间需求，

　　不需要将整机完全吊出坑位即可完成常规的密封更换、轴承保养作业。在实际选型匹配时，可根据集水坑的有效容积、小时汇水量、排水高度来匹配对应的功率参数，这款结构的泵体在常规工况下运行稳定性强，日常维护仅需要定期清理进水口处缠绕的杂物、检查密封件的渗漏情况即可，维护成本较低，能够适应地下空间潮湿、通风差的长期运行环境，避免因排水故障造成的地下空间积水隐患。
