带法兰安装底座立式脚踏轴承结构

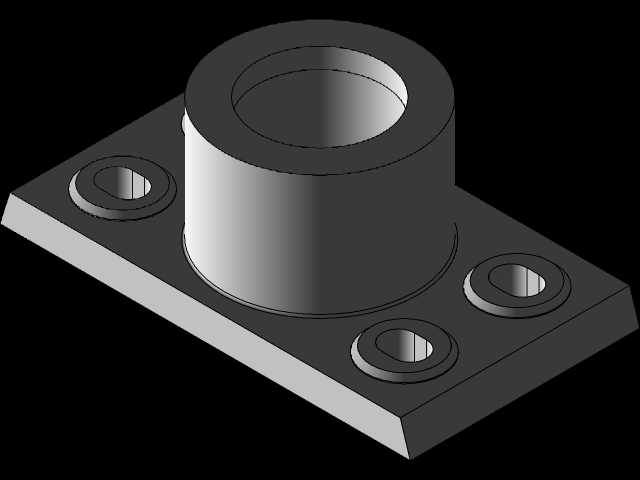

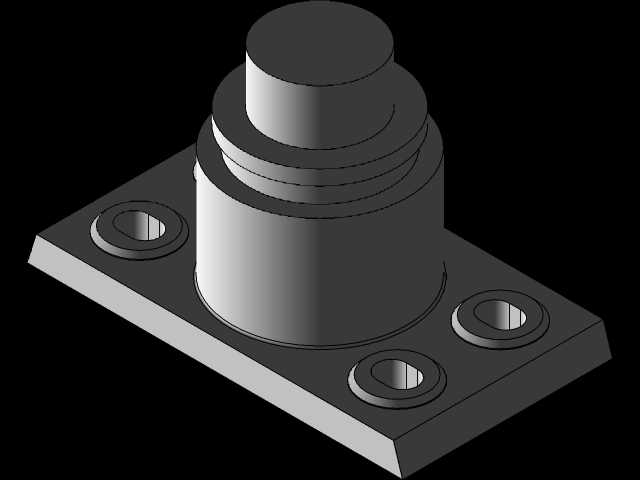

这类带方形安装底座的立式脚踏轴承，常应用在脚踏式冲压设备、人力传动机床、纺织机械脚踏操作机构、健身器材阻力传动模块中，作为垂直轴系的底部支撑部件使用，承接脚踏动作传递来的径向载荷与少量轴向冲击载荷，保证垂直转轴在往复摆动或旋转过程中不会出现径向窜动，维持传动路径的同轴度精度。从结构设计逻辑来看，主体采用圆柱形刚性砌块作为承载基体，内部加工出同轴空腔用于容纳转轴与内置衬套，空腔的内径公差按照基孔制配合要求设置，可适配对应直径的光轴或者带台阶的转轴，空腔深度根据轴端插入长度设计，保证轴端插入后有足够的接触支撑长度，避免出现悬臂过长导致的轴端晃动。底部的方形法兰安装座和上部圆柱基体为一体化结构，省去了分体装配带来的累积误差，法兰座上均匀分布三个沉头安装孔，孔位按照等边三角形布局排布，相比四角安装的结构，在有限的安装面积下能提供更均匀的压紧力，同时减少一个安装孔的加工工序，沉头孔的深度设计可保证内六角螺栓安装后头部完全没入法兰座平面，不会突出平面干涉其他周边部件。在实际安装场景中，这类轴承的安装边界需要注意，法兰座的底面需要和安装机架的贴合面保证平面度不低于0.1mm，避免安装后基体出现倾斜导致轴系卡滞；三个安装孔的中心距公差控制在±0.15mm范围内，适配M6或者M8的内六角螺栓固定，固定时需要按照对角顺序逐步拧紧螺栓，避免单边压紧导致基体变形挤压内部空腔。上部圆柱基体的外圆做了多层台阶结构，最上层的小直径凸台可用于安装防尘盖或者限位卡簧，阻挡外部的粉尘、碎屑进入内部空腔磨损配合面，中间的台阶面可作为轴用挡圈的定位面，限制转轴的轴向窜动行程。这类轴承在实际使用中，内部空腔可根据工况需求加装铜套、滚针轴承或者自润滑衬套，适配不同转速、载荷的使用场景，低速重载的脚踏传动场景下多采用铜套配合，定期加注润滑脂即可满足长期使用需求，转速稍高的场景可替换为滚针轴承降低转动阻力。设计建模过程中，需要重点保证内部空腔和法兰安装底面的垂直度，控制在0.02mm以内，否则会导致转轴安装后出现偏磨，大幅缩短部件使用寿命；三个安装孔的轴线需要和法兰底面保持垂直，避免螺栓拧紧时出现别劲的情况，影响安装稳定性。
