双铰接式杆端连接转向节结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:679615
  • 双铰接式杆端连接转向节结构设计
  • 双铰接式杆端连接转向节结构设计
  • 双铰接式杆端连接转向节结构设计
  • 双铰接式杆端连接转向节结构设计
  • 双铰接式杆端连接转向节结构设计
  • 双铰接式杆端连接转向节结构设计
  • 双铰接式杆端连接转向节结构设计
  • 双铰接式杆端连接转向节结构设计
  • 双铰接式杆端连接转向节结构设计
  • 双铰接式杆端连接转向节结构设计

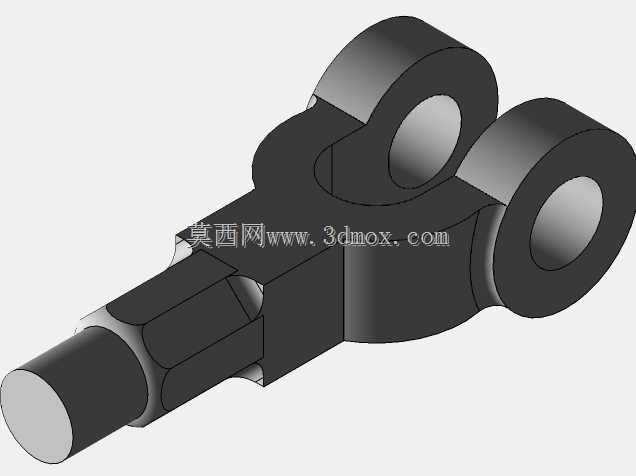

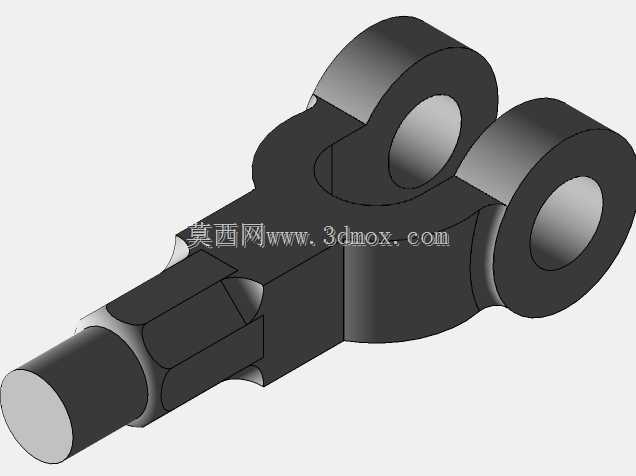

  在需要小角度偏摆补偿的杆系传动场景中,这类双铰接结构的转向节是解决同轴度误差、吸收小幅振动载荷的核心连接件,常见于轻型操纵杆系、小型设备连杆传动、农用机具操纵机构等场景,区别于刚性杆接头无法补偿安装误差的缺陷,这类结构允许两根被连接杆件在一定角度范围内相对偏转,避免杆系因安装错位产生附加弯曲应力,大幅提升整套传动杆系的疲劳寿命。从结构设计逻辑来看,该零件采用一体化锻坯加工的思路,主体为两个平行布置的铰接耳孔,耳孔内预留了衬套安装空间,可根据载荷等级选配铜基衬套或者滚针轴承,降低铰接转动时的摩擦阻力,耳孔的同轴度公差控制在0.02mm以内,避免铰接销轴安装后出现卡滞。从耳孔延伸出的杆端采用轴颈加扁位的结构,

  轴颈部分用于和被连接杆件的内孔配合定位,扁位结构则用于传递扭矩,防止杆件连接后出现相对转动,相比传统的螺纹连接结构,这种轴颈加扁位的连接方式抗冲击载荷能力更强,不会在反复交变载荷下出现螺纹松脱的问题。在安装边界层面,两个铰接耳孔的中心距是整套结构的核心安装尺寸,设计时需要匹配对应销轴的直径公差,耳孔的端面需要和安装支座的端面保留0.1-0.2mm的间隙,避免转动时出现端面摩擦,杆端轴颈的长度需要匹配被连接杆件的安装孔深度,扁位的宽度尺寸需要和杆件上的卡槽尺寸保持过渡配合,确保装配后无多余窜动。功能特性上,该结构可同时承受轴向拉伸载荷与小幅角向偏移,当两根连接杆件存在轴向安装误差或者工作中出现小幅角度偏转时,

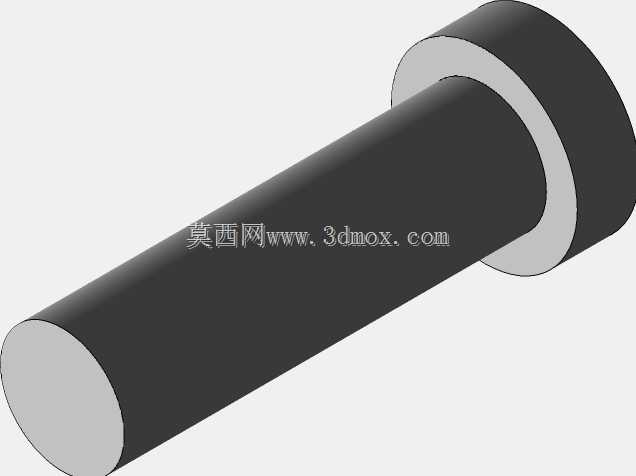

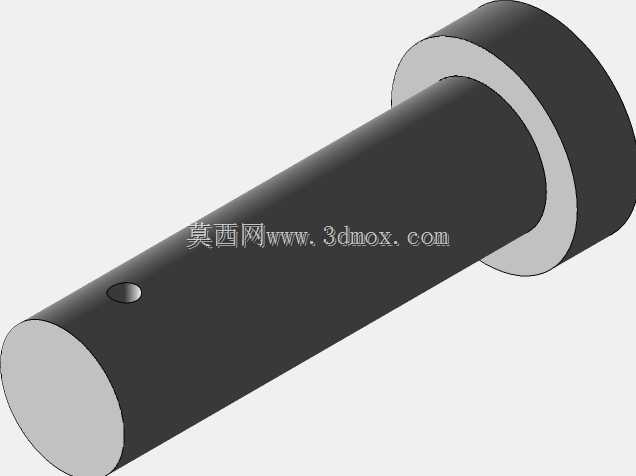

  铰接结构可自由转动补偿位移,不会在杆件内部产生额外的内应力,相比万向节结构,这类转向节结构更紧凑,占用安装空间更小,适合安装空间受限、偏转角度不超过15度的杆系传动场景。设计过程中需要重点关注耳孔与杆身过渡位置的圆角处理,该位置是应力集中的高发区域,圆角半径不能小于2mm,避免热处理或者载荷冲击时出现应力开裂,耳孔的壁厚需要根据额定拉伸载荷核算,确保在1.5倍额定载荷下不会出现塑性变形,杆端扁位的棱角处需要做倒钝处理,避免装配时割伤安装人员或者刮损配套杆件的防腐涂层。实际应用中,这类接头常搭配圆柱销轴使用,销轴两端采用开口销或者卡簧固定,装配时需要在铰接面涂抹少量润滑脂,降低长期转动带来的磨损,在户外使用的场景下,

  还可以在耳孔外侧加装防尘密封圈,避免泥沙进入铰接面加速衬套磨损。从建模逻辑来看,该零件的三维建模优先采用草图拉伸生成主体轮廓,再对耳孔部分做旋转切除生成内孔,过渡圆角采用边倒圆命令逐处处理,扁位结构通过拉伸切除生成,建模过程中需要重点校验各配合面的尺寸公差,确保和配套销轴、杆件的装配间隙在合理范围内,避免出现过盈装配无法安装或者间隙过大导致传动旷量的问题。
