管道连接用压盖填料函膨胀节结构设计

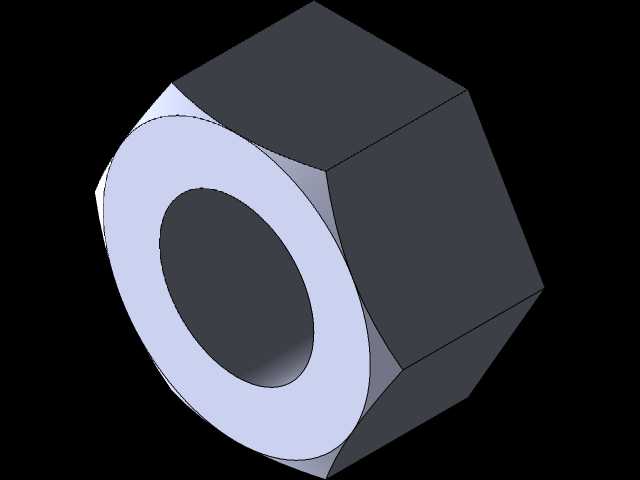

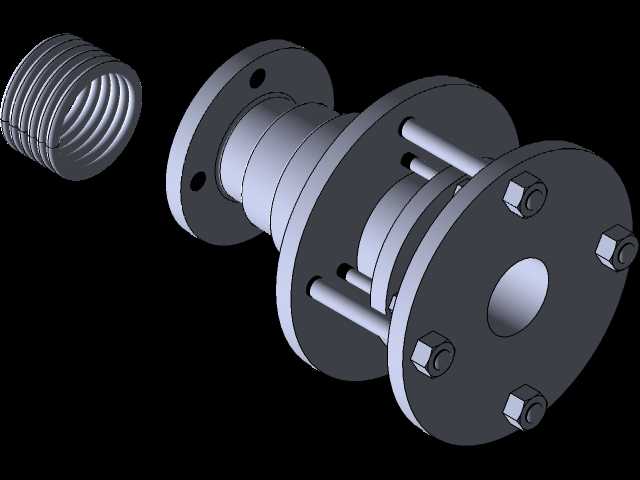

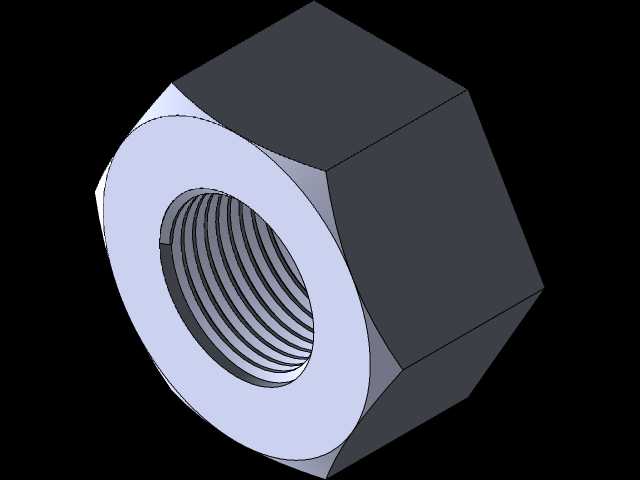

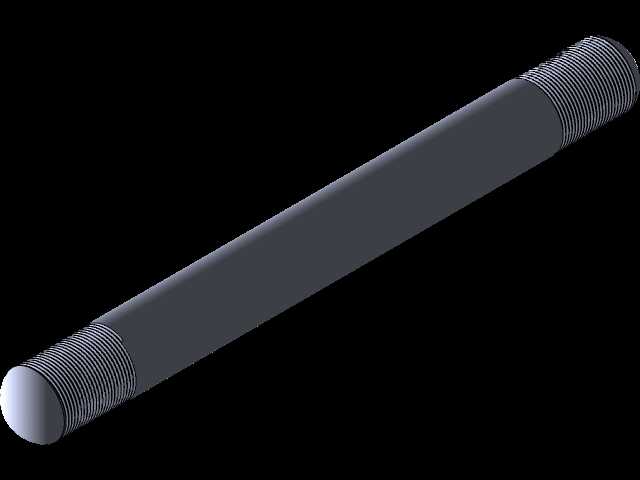

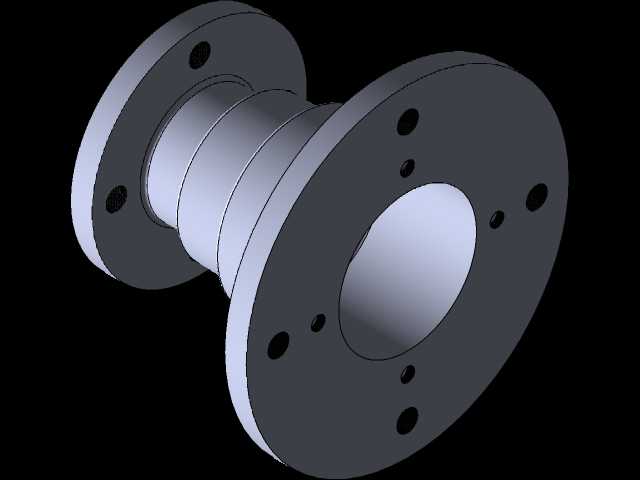

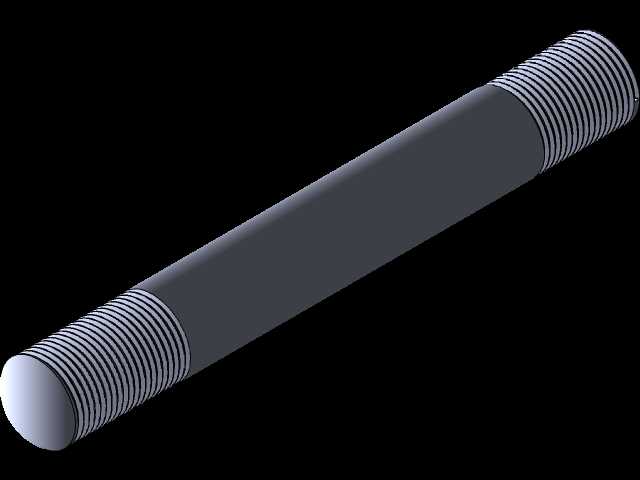

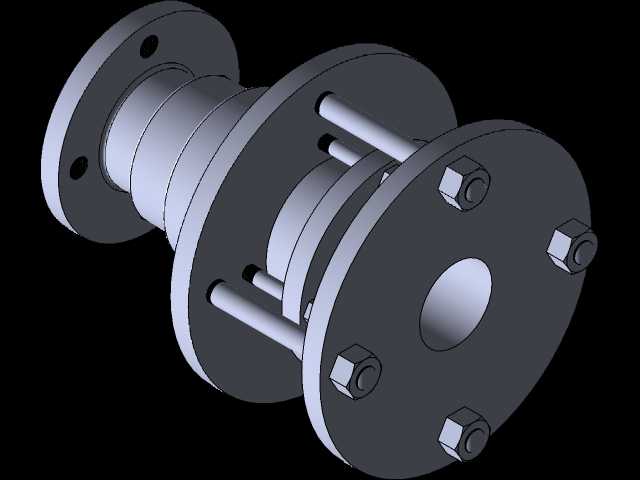

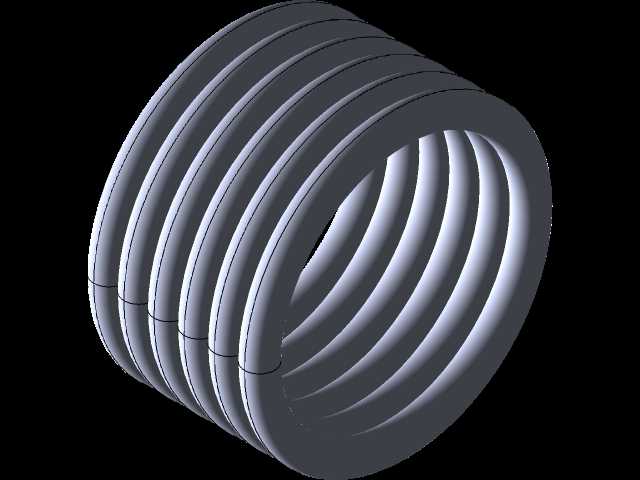

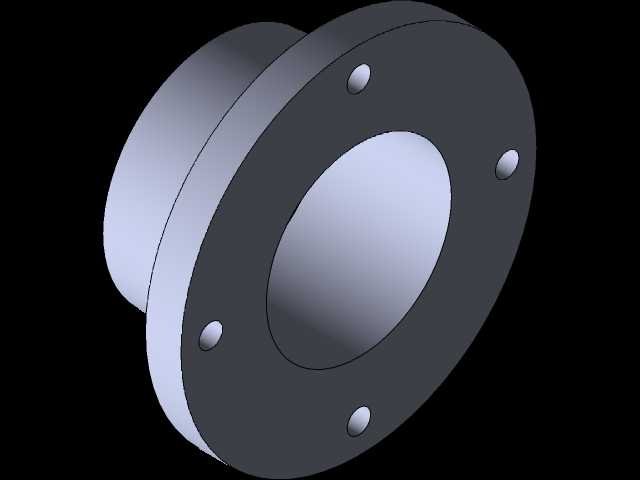

在热力输送、化工流体管路、市政给排水等长距离管线布设场景中，管线受介质温度变化、设备运行振动、基础沉降等因素影响会产生轴向位移与径向偏角，若未设置补偿构件，管路焊缝、法兰连接位置极易出现应力集中导致的开裂泄漏，压盖填料函式膨胀节就是针对这类工况开发的接触式密封补偿构件。该结构采用三段式筒体嵌套设计，两端为带螺栓孔的对接法兰，可直接与同公称通径的管线法兰通过螺栓组紧固连接，中间段为填料函腔体，填充的密封填料通过均布的压盖螺栓施加预紧力，让填料紧密贴合在滑动筒体的外圆表面，既允许内筒在外筒腔体内做轴向滑移来补偿管线的热胀冷缩量，又能阻断管内带压介质沿筒体配合间隙向外泄漏。设计过程中首先要匹配对应管线的公称通径确定筒体的内外径尺寸，保证介质通流截面无突变，避免产生额外的流阻损失；法兰端的螺栓孔中心圆、孔数、孔径严格遵循对应压力等级的法兰标准，确保现场安装时可直接与现有管线配对，无需额外加工转接件。压盖部分采用分体式法兰压环结构，周向均布的拉紧螺栓可独立调整预紧力，当填料长期运行出现磨损导致密封性能下降时，无需停输拆解整个构件，只需对称拧紧压盖螺栓即可补偿填料的磨损量，大幅降低运维成本。构件上的穿装拉杆一方面在运输、安装过程中对内外筒起到轴向定位作用，避免滑动筒体脱出填料腔，另一方面可根据现场安装的补偿量需求调整锁紧螺母的位置，限定膨胀节的最大补偿行程，防止过度滑移导致填料被挤出密封腔。安装边界上需要预留足够的轴向操作空间，保证压盖螺栓的拧紧操作有足够的扳手活动空间，同时要注意膨胀节的安装方向与介质流向匹配，避免介质直接冲刷填料接触面加速密封件磨损。相较于波纹式膨胀节，该结构的补偿量更大，可承受更高的管线压力，且密封件更换维护成本更低，适合在温度波动范围大、轴向位移量较大的中低压管线上使用，建模过程中对填料腔的配合间隙、压盖的倒角导向结构、螺栓连接的防松结构都做了细节还原，可直接用于管路系统的装配干涉检查、运维拆装模拟以及预制加工的尺寸参考。
