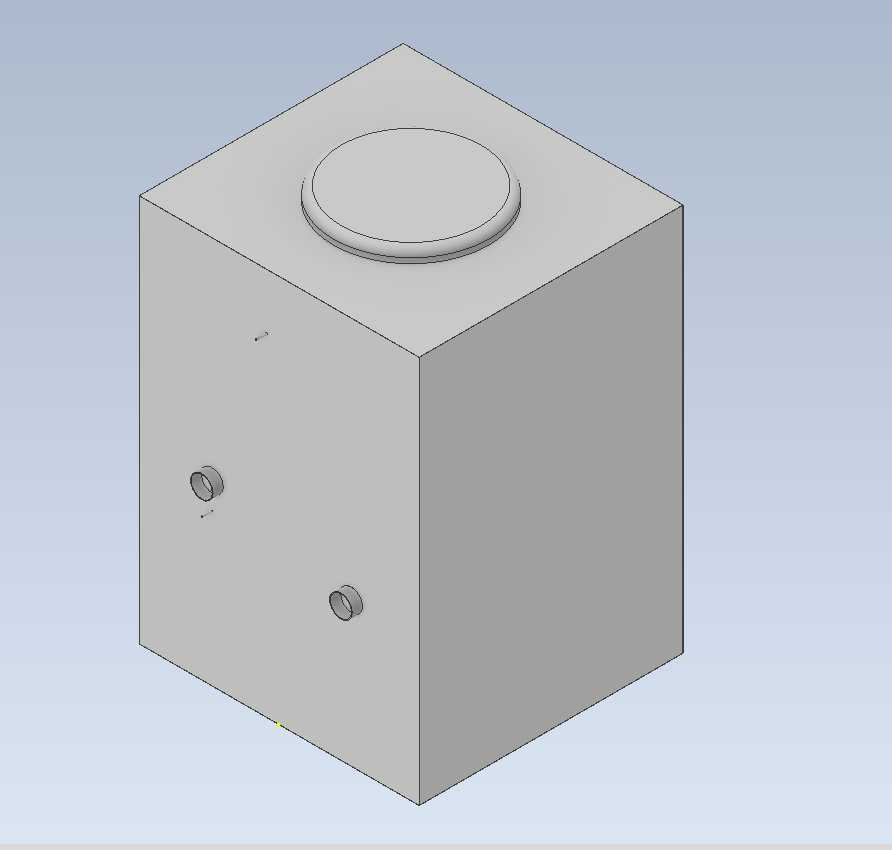

立方结构侧出风空气干燥器FX17

这款立方构型的空气干燥装置，主要适配中小型压缩空气系统的末端气源净化环节，常见于机加工车间气动工具供气管路、实验室精密气动实验台气源支路、小型自动化装配线气动元件供气端，用来脱除压缩空气中夹带的液态水滴、饱和水蒸气，避免气动元件锈蚀、气动执行机构动作卡滞、喷漆工序气源带水造成漆面瑕疵这类实际生产问题。从结构设计来看，整体采用正立方壳体构型，相比传统圆柱形干燥塔，立方壳体在集成安装时更易排布，相邻设备安装时可直接贴合侧壁布置，能有效压缩气源处理站的整体占地空间，顶部设置的圆形快开舱门，是为了方便后期更换内部吸附填料或是检修导流组件，不需要拆解整体壳体就能完成维护作业。壳体侧面预留的两个外螺纹接口，分别对应压缩空气的进气与出气通路，接口位置设置在壳体下部区域，是考虑到压缩空气进入腔体后，气流会自下而上流动，经过内部填料层时能延长气路接触路径，让干燥介质和带湿空气充分接触，提升除湿效率，同时下部接口也能配合腔体底部的集液结构，让冷凝形成的液态水自然沉积在腔体底部，不会随气流二次带入下游管路。做三维结构设计时，壳体壁厚按照常规低压容器的承压标准取值，适配0.6-1.0MPa的常规压缩空气工作压力，棱边位置做了小圆角过渡，既避免钣金加工时的应力集中问题，也能减少安装搬运过程中的磕碰划伤。安装边界上，立方构型的底面为全平面支撑结构，不需要额外定制弧形安装支座，直接通过底部螺栓孔固定在气源站的安装平台或是支架上即可，顶部圆形舱门的上方预留不小于200mm的操作空间，就能满足开舱更换填料的操作需求，侧面两个管路接口预留足够的管路安装操作空间，不需要额外调整设备安装角度就能完成管路对接。设计时还考虑了腔体内部的气流均布问题，进气口位置内置简易导流挡板，避免进气直接冲刷局部填料造成填料局部粉化，延长内部干燥介质的使用寿命，出气口位置设置简易滤网结构，阻挡填料碎屑随气流进入下游气动元件，避免造成气路堵塞。
