带弹簧结构的液压活塞组件三维设计

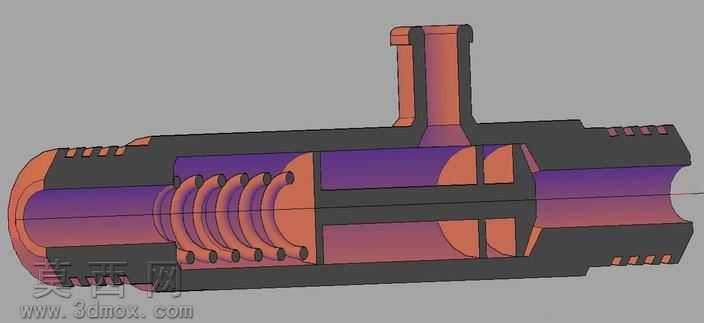

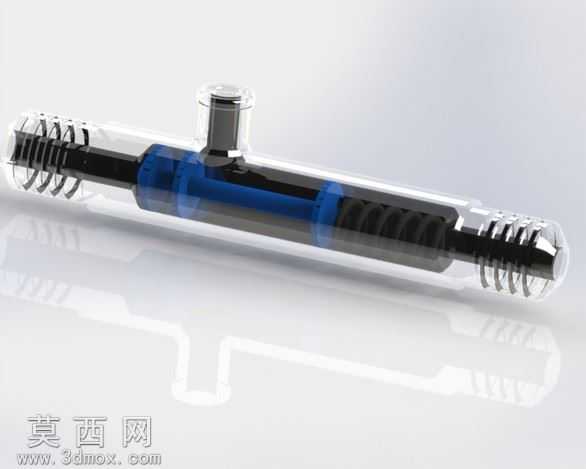

本作品为液压系统用活塞组件三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先完成整体功能结构的框架搭建，再逐一拆分细化各组成零件，确保各部件间的装配公差符合机械设计规范，无干涉错位问题。模型整体采用剖视图形式呈现，能够清晰展示内部的装配关系：外部缸体部分做了阶梯式腔体设计，内壁设置多道环形密封槽位，用于后续装配密封件保障腔体密封性；缸体外侧一端设计有外螺纹连接结构，用于对接外部管路，侧方伸出的立式接头结构同样做了加强筋过渡处理，避免应力集中导致的结构失效。内部核心活塞件采用分体式组合结构，一端设置多道同轴环形密封凸台，与缸体内壁精准配合，另一端设计有弹簧定位柱，用于嵌套复位弹簧；内置的复位弹簧采用螺旋扫描特征完成建模，弹簧节距、线径、中径参数均参考常规液压活塞复位需求设定，弹簧两端做了并圈磨平处理，贴合两端定位面，保障复位过程中受力均匀无偏斜。材质渲染阶段，缸体主体赋予深灰色金属材质，模拟铸铁缸体的哑光金属质感，活塞与接头部分赋予红铜色金属材质，区分不同零件的材质属性，弹簧部分赋予深紫铜色材质，同时对各零件的棱边做了细微倒角处理，还原真实机加工零件的细节特征，避免尖锐棱边的失真效果。结构设计上充分考虑了活塞往复运动的行程需求，腔体内部预留了足够的运动空间，各配合面的间隙设置符合液压元件的装配精度要求，侧方接头与缸体内部腔体做了连通设计，保障液压介质能够顺利进入腔体驱动活塞动作，整体结构完整，可直接用于液压原理演示、装配教学参考，也可作为同类产品结构优化的设计参考。
