LowaraFHE供水泵站成套设备三维设计

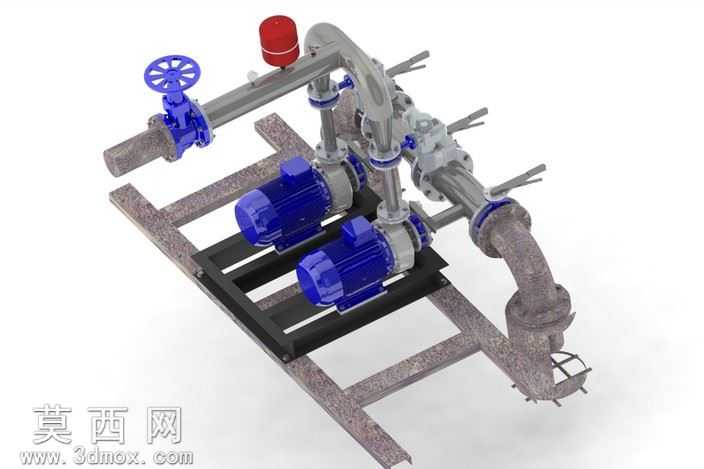

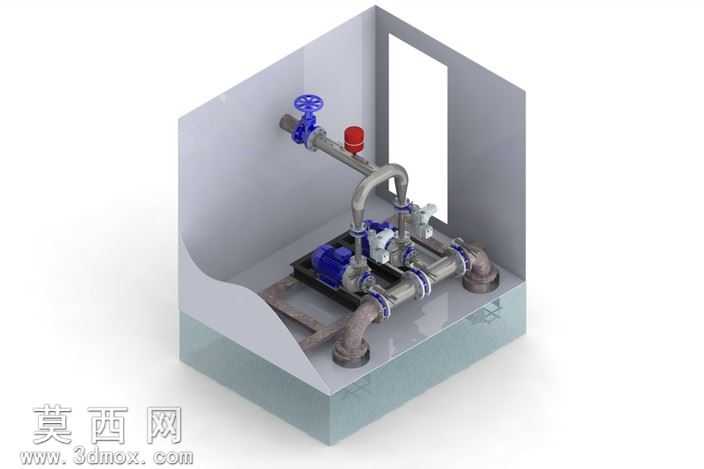

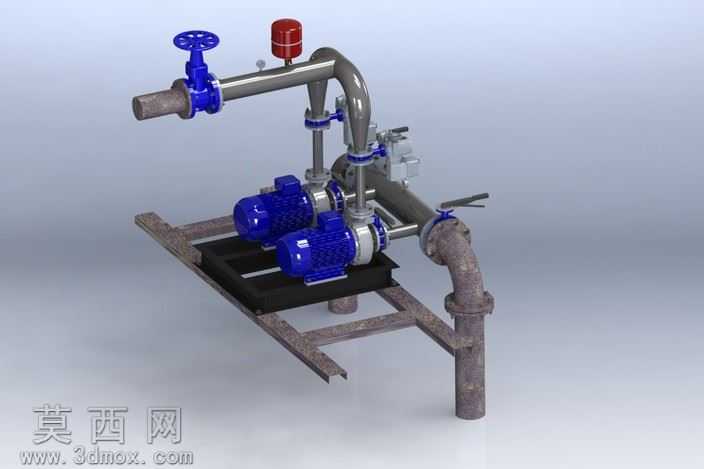

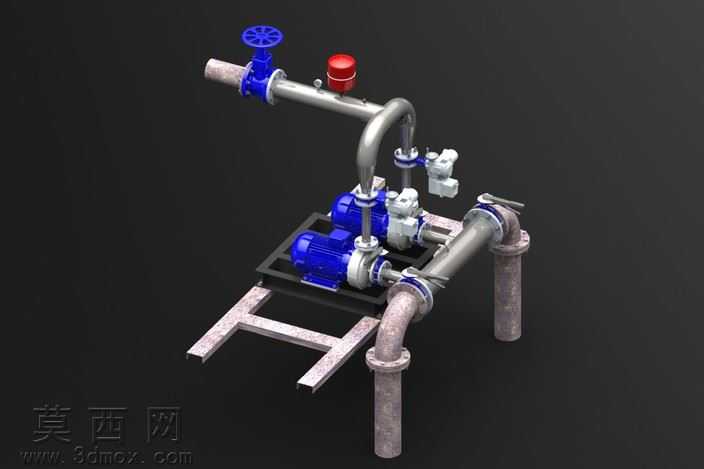

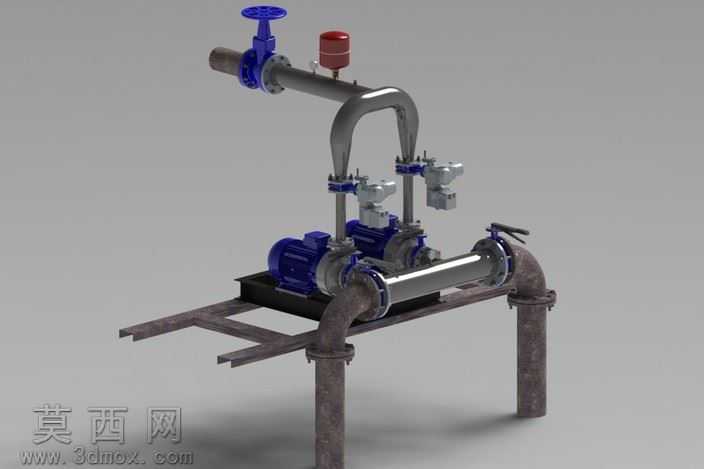

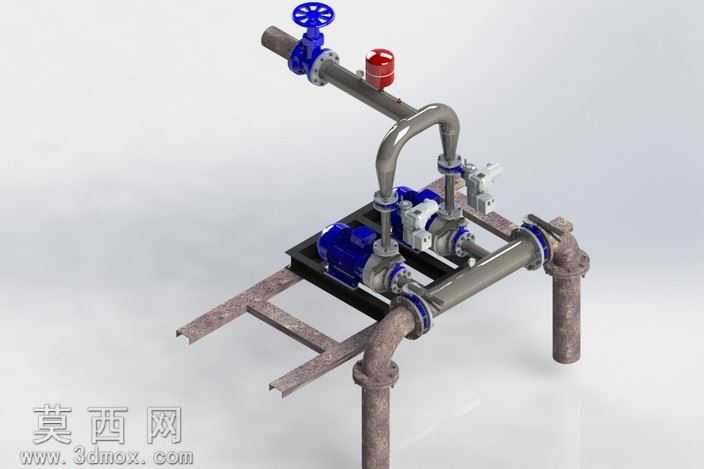

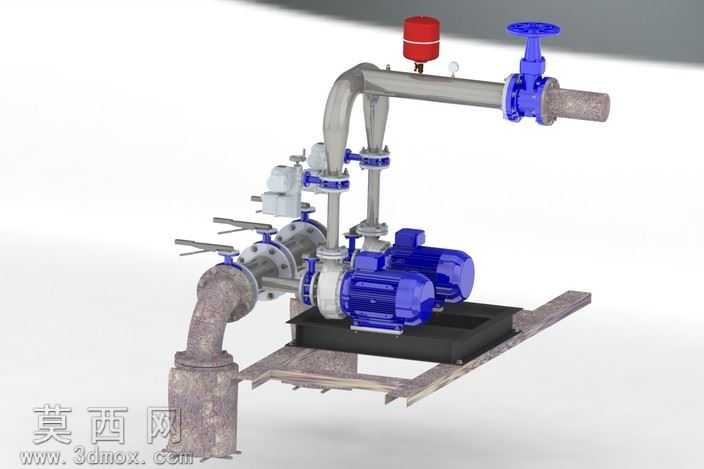

本套三维模型采用SolidWorks完成全参数化建模，完整还原LowaraFHE系列水站的成套结构，建模过程严格遵循工业供水设备的实际装配逻辑，对每一处连接结构、部件配合关系都做了精准还原。模型整体采用撬装式集成布局，将两台卧式离心泵、进出水管道组、控制阀门、稳压装置、安装底座整合为一体化结构，方便后续工程场景的布局调用。建模阶段先完成核心离心泵部件的构建，精准还原泵体的蜗壳流道外形、叶轮装配位、电机与泵体的连接法兰结构，配套的蓝色电机外壳做了细节刻画，还原散热筋、接线盒的外形特征，保证部件辨识度。管道系统部分，按照实际水站的管路走向完成弯管、直管的建模，精准匹配法兰连接的孔径、密封面结构，管路上依次配置了蓝色手动闸阀、红色稳压罐、银色控制阀组，每个阀门的手轮、阀杆、执行器结构都做了细化处理，还原阀门的操作形态。底部支撑结构采用型钢焊接底座搭配落地支撑腿，支撑腿底部做了安装法兰结构，还原现场安装的固定方式，型钢框架上预留了泵组的安装定位孔位，符合实际撬装设备的加工逻辑。材质与渲染阶段，针对不同部件匹配对应材质属性：泵体与电机外壳采用哑光蓝色工业漆材质，金属管道采用做旧铸铁与亮面不锈钢两种材质区分不同管段，阀门手轮采用蓝色工程塑料材质，稳压罐采用红色金属漆材质，支撑腿做了锈迹质感的旧化处理还原工业现场使用状态，底座型钢采用深灰色防锈漆材质。渲染时采用柔和的工业影棚布光，突出金属部件的反光质感与不同材质的层次差异，清晰展现整套设备的管路走向与部件布局。设计思路上遵循集成化供水设备的设计逻辑，采用一用一备的双泵配置保障供水可靠性，管路设计兼顾安装检修空间与水力损失优化，阀门配置满足流量调节、检修切断、压力稳定的多重功能需求，整套模型可直接用于供水系统方案展示、设备装配教学、工程布局参考等场景，所有部件均按实际装配约束添加配合关系，可实现动态拆装演示，清晰展现各部件的连接顺序与装配关系。
