流体输送用半开式叶轮结构设计

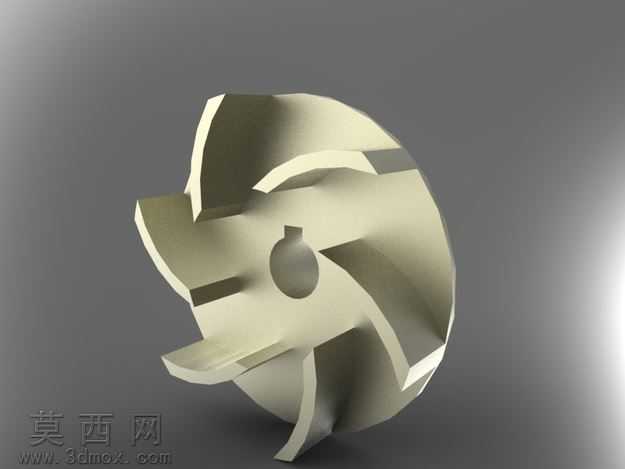

本叶轮模型采用三维参数化建模方式完成整体结构构建，建模过程中首先确定叶轮的核心水力参数，以轮毂中心为基准建立旋转主轴线，先绘制轮毂基体的旋转截面草图，通过回转特征生成带中心键槽孔的轮毂主体，键槽结构严格按照传动配合的尺寸要求设计，保证与传动轴装配时的周向定位精度，避免运转过程中出现打滑偏移问题。叶片部分采用曲面建模方式构建，先绘制叶片的进口端与出口端截面轮廓线，通过放样曲面生成单个叶片的主体曲面，再对叶片前缘与后缘做圆角过渡处理，减少流体流经叶片时的局部阻力损失，之后按照圆周阵列规则，将单个叶片围绕主轴线均匀阵列，形成完整的叶片组结构。建模过程中对叶片与轮毂的连接位置做了加厚与圆角过渡处理，消除结构应力集中点，提升叶轮整体的结构强度，避免高速运转时连接位置出现疲劳断裂问题。模型整体采用金属哑光材质进行渲染，还原不锈钢或铸铝材质的真实质感，渲染时采用侧上方主光源搭配环境补光的布光方式，清晰呈现叶片的曲面弧度、轮毂的结构细节以及各部件的连接关系，同时通过光影效果突出叶片的扭曲角度与流道的空间形态。该半开式叶轮结构兼顾了流体输送效率与结构可靠性，叶片的扭曲角度经过优化设计，能够在运转过程中有效对流体做功，提升流体的压力能与动能，适用于输送含有少量颗粒的流体介质，相比闭式叶轮具备更好的防堵塞性能，相比开式叶轮具备更高的工作效率。建模过程中严格遵循流体机械叶轮的设计规范，所有结构尺寸均符合水力设计的比例要求，既保证了模型的外观还原度，也保证了结构的工程合理性，可用于流体机械的结构展示、原理演示以及相关的设计参考。
