适配775电机的WCD FRC双速翻转传动装置

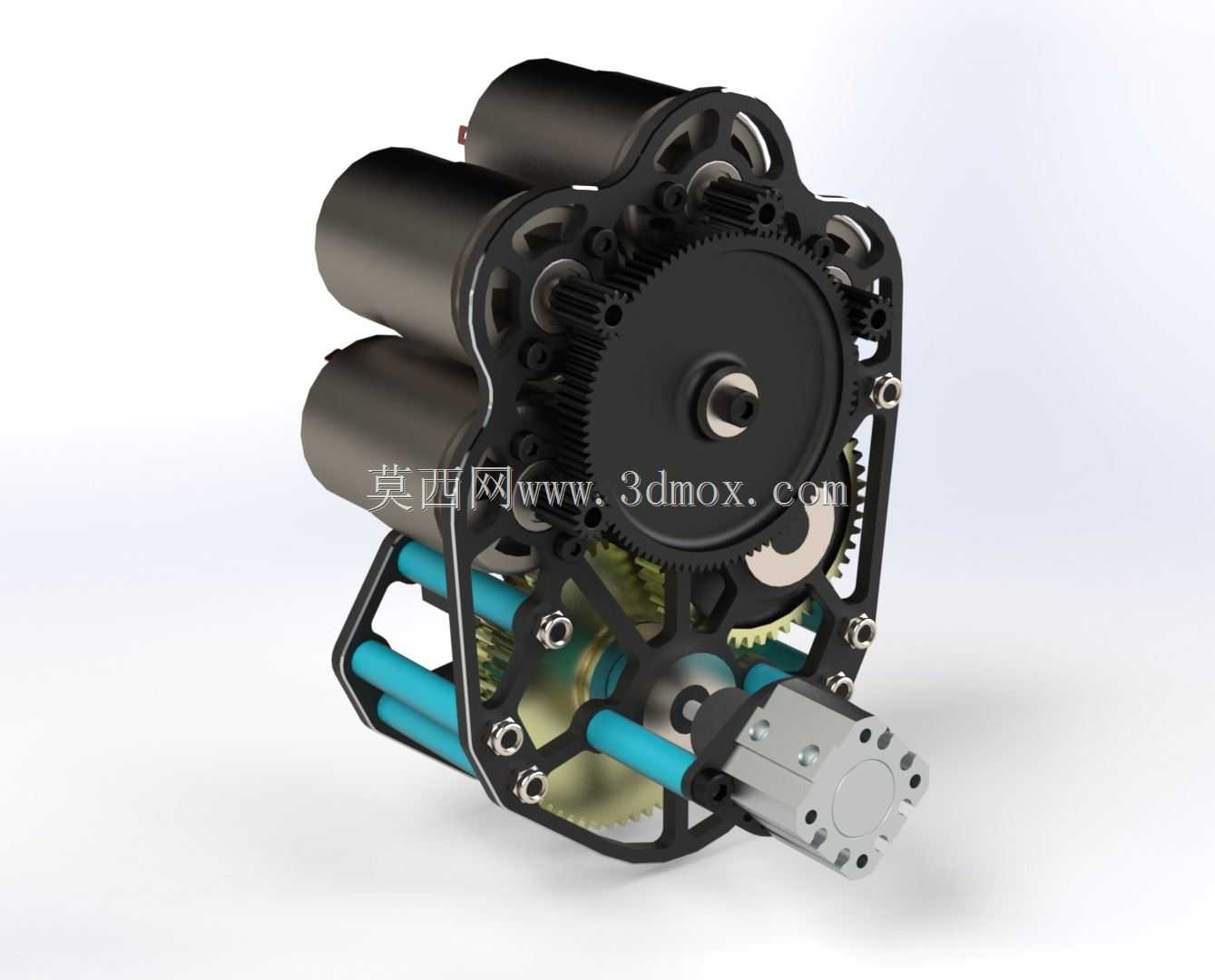

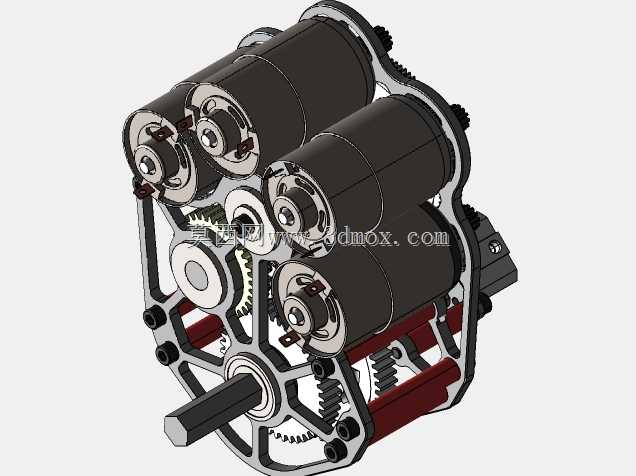

这套传动装置主要面向FRC机器人竞赛场景开发，核心适配四台775pro直流电机的动力输入，采用双速翻转式换挡结构，可在竞赛过程中根据工况快速切换传动比，兼顾机器人起步大扭矩输出与高速行进的动力需求。从结构布局来看，整套装置采用框架式镂空壳体设计，壳体通过多根拉杆完成轴向锁紧，既保证了齿轮组啮合的支撑刚度，又尽可能压缩了整体自重，适配竞赛机器人对负载重量的严苛限制。动力输入侧采用四电机并行布置的方案，四个电机沿壳体周向排布，动力通过初级直齿轮组汇入中间传动主轴，换挡机构通过翻转式啮合套完成高低速档位的切换，相比传统拨叉换挡结构，翻转式结构的换挡行程更短，锁止可靠性更高，能适应竞赛场景下的频繁换挡操作，避免跳档、脱档问题出现。输出端采用标准法兰接口，可直接对接机器人轮组、升降机构等执行部件，安装孔位遵循FRC竞赛通用的安装孔距规范，无需额外加工转接板即可完成装配。设计过程中重点考量了齿轮啮合侧隙的控制，各级齿轮均采用直齿圆柱齿轮，加工精度满足中等载荷下的平稳传动要求，支撑轴承嵌入壳体安装位，轴向定位通过卡簧与轴肩配合完成，可承受竞赛场景下的瞬时冲击载荷。壳体外侧的镂空结构不仅用于减重，还可直接观察内部齿轮啮合状态，便于赛场快速排查故障，拉杆采用两端螺纹锁紧结构，拆装维护时无需专用工具即可快速开盖检修内部构件。整套装置的安装边界充分考虑了竞赛机器人的舱内布局，输入电机的接线端朝向统一预留走线空间，输出轴的伸出长度适配常规轮组的安装深度，换挡执行件的驱动接口预留标准舵机安装位，可直接通过竞赛通用舵机完成换挡动作驱动，无需额外设计换挡驱动构件。传动比的匹配经过多轮赛场工况验证，低速档可输出足够扭矩完成爬坡、推射等重载荷动作，高速档可满足机器人长距离快速移动的转速要求，齿轮组的润滑采用脂润滑方案，壳体接缝处预留密封槽，可避免竞赛过程中润滑脂甩出污染其他构件。
