单级定轴齿轮变速箱结构三维设计

　　这款变速箱结构主要面向中小功率传动场景的动力匹配需求，常见于轻工输送设备、小型农用作业机具、台式加工辅机的动力传输环节，核心作用是在动力源与执行端之间完成转速调整与扭矩放大，匹配不同工况下的负载转速要求。从结构组成来看，整套传动副采用定轴式平行轴布局，输入轴端集成小模数直齿圆柱齿轮，与中间轴上的大直径从动齿轮形成固定传动比啮合，输出轴通过轴承支撑与从动齿轮实现扭矩传递，箱体采用剖分式结构设计，既方便内部齿轮、轴系、轴承的装配定位，也能预留足够的润滑油储油空间，保证齿轮啮合面的持续润滑，降低运行过程中的磨损与温升。设计过程中优先考虑了安装边界的适配性，箱体侧面预留的安装法兰孔位可直接对接标准规格的动力端连接座，输入、

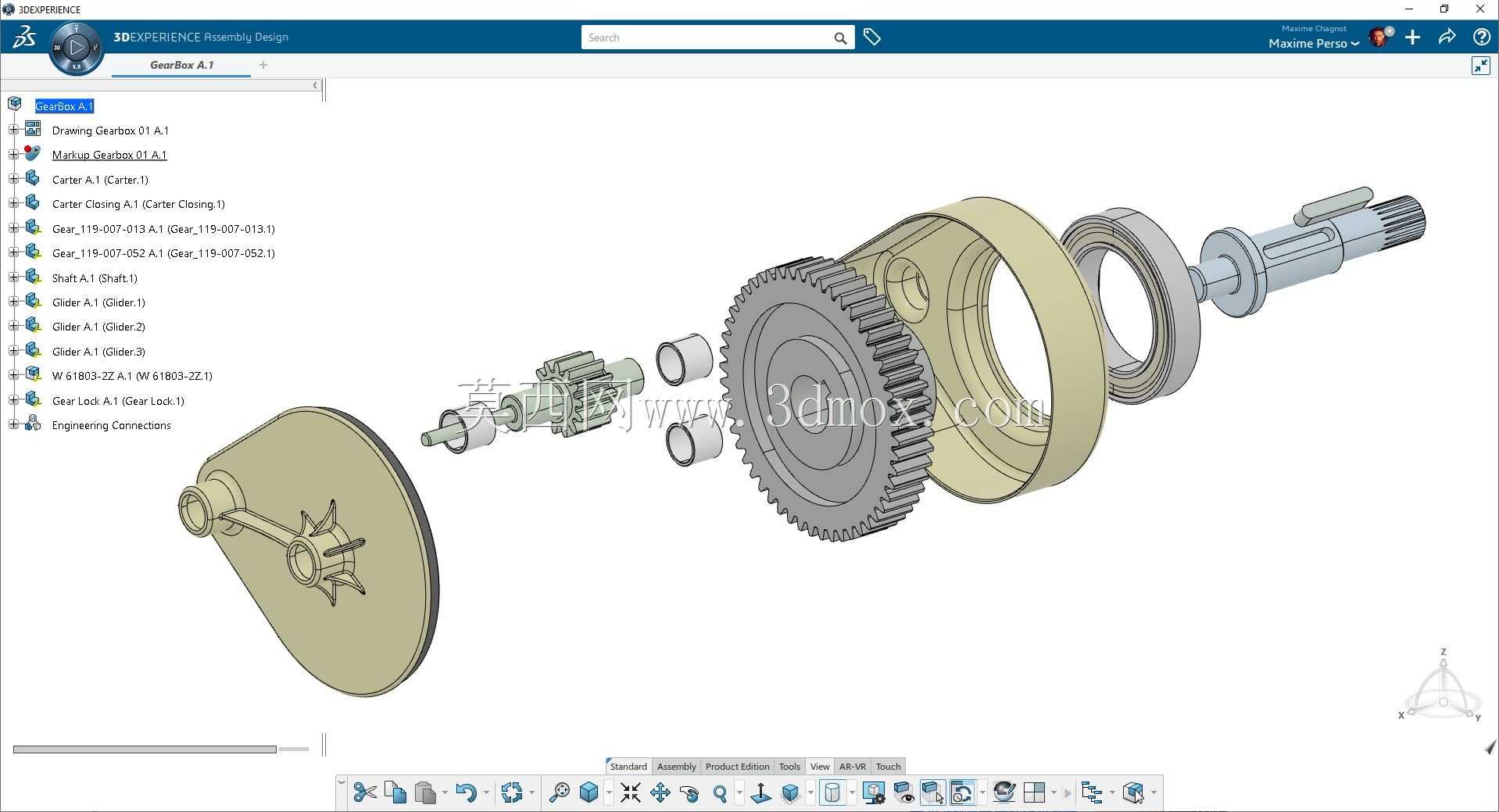

　　输出轴的轴伸尺寸按照通用传动件的配合公差设计，可直接匹配标准联轴器、带轮等外接传动部件，无需额外做轴头改制。轴系支撑处选用深沟球轴承作为转动支撑，轴承位的轴肩高度按照轴承安装规范设计，既保证轴承的轴向定位可靠，也方便后续维护时的轴承拆卸。分解视图的标记设置完全按照装配工艺顺序排布，从输入轴组件、轴承隔套、啮合齿轮副到箱体端盖，每个零件的装配层级清晰，可直接用于装配作业指导的三维可视化演示，帮助一线装配人员快速理解零件间的配合关系，减少错装漏装的概率。齿轮参数设计时兼顾了传动平稳性与承载能力，齿宽系数选取适配中小载荷连续运行工况，齿顶圆与箱体内壁之间预留足够的安全间隙，避免运行过程中齿轮与箱体发生剐蹭，

　　同时箱体上的轴承座孔采用同轴度公差约束，保证两根平行轴的中心距偏差控制在齿轮啮合允许的范围内，降低齿轮啮合的偏载风险。端盖与箱体的结合面预留密封槽安装位置，可适配标准O型密封圈或者密封垫片，防止运行过程中润滑油渗漏，同时阻挡外部粉尘杂质进入箱体内部污染润滑油、磨损齿轮啮合面。整套结构没有采用复杂的换挡机构，固定传动比的设计让整体可靠性更高，维护成本更低，适合对传动稳定性要求高、不需要频繁变速的固定工况场景，在做结构校核时，轴的危险截面直径按照额定扭矩下的弯扭组合强度计算，保证长期满负载运行时不会出现轴系断裂变形的问题，齿轮的接触强度与弯曲强度也匹配对应功率段的负载要求，避免出现过早点蚀、断齿的失效情况。
