coreXY结构钣金框架3D打印设备

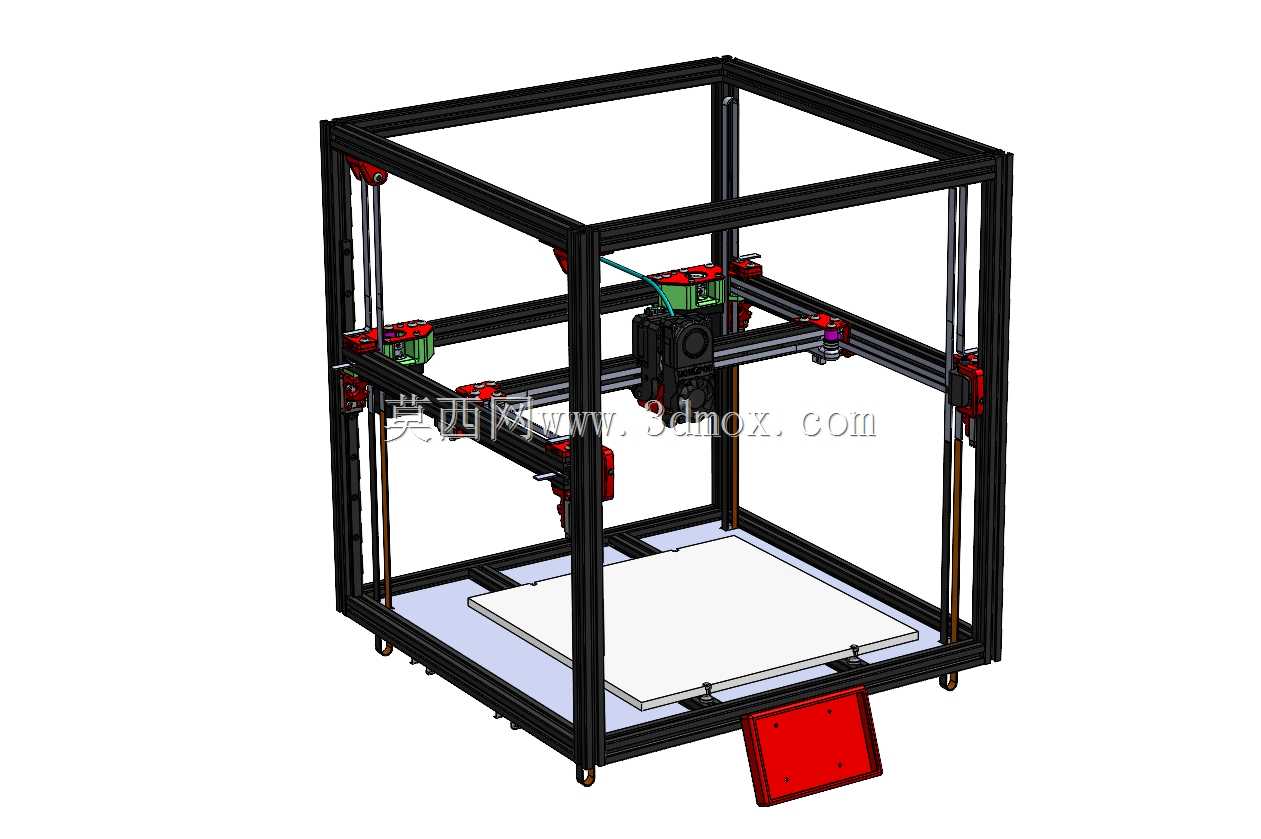

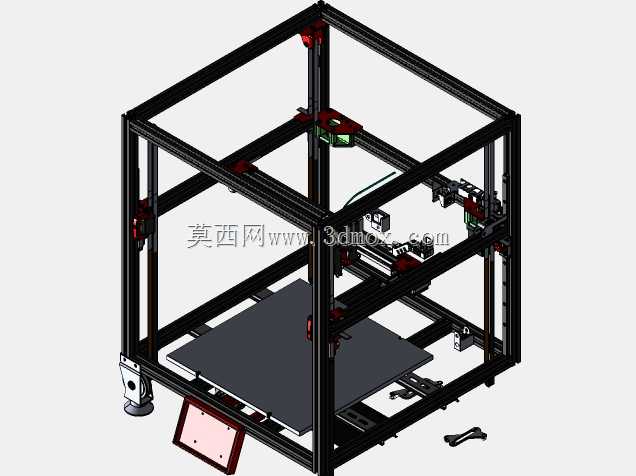

这款coreXY架构的FDM成型设备，成型空间控制在300x300x300毫米区间，刚好覆盖桌面级工业原型制作、小尺寸功能件打样、创客创意验证这类主流应用场景，既不会因成型幅面过大造成桌面空间浪费，也不会因尺寸局限无法满足常规结构件的打印需求。从结构设计逻辑来看，设备整体采用铝型材搭建外框架主体，区别于同类型voron架构设备的全型材拼接方案，其在运动系统安装基准、热床承载基座这类对平面度要求极高的关键部位，引入钣金件作为安装基准面，从根源上规避了多段型材拼接带来的累积形位公差，避免长期使用后因型材连接松动导致的平面翘曲、运动偏移问题，能有效提升长时间打印作业的成型精度稳定性。运动层面采用经典coreXY传动布局，X、Y轴运动通过同步带联动实现，相比传统十字轴运动结构，运动部件重量更轻，高速打印时的惯性冲击更小，能在保证打印精度的前提下提升成型效率。设备的Z轴采用双丝杆配合直线导轨的传动方案，热床平台通过多点调平结构安装在钣金基座上，配合钣金件本身的平面度优势，能大幅降低首层打印失败的概率，减少操作人员的调平维护频次。外框架采用立方体封闭式结构设计，铝型材的槽位可直接安装亚克力或金属封板，打印ABS、ASA这类易翘曲的工程材料时，可通过封闭腔体维持内部温度稳定，减少材料收缩变形问题；框架底部预留了电控系统安装位，电源、主控板、驱动模块均可集成在底部钣金仓内，既节省外部空间，也能对电控元件起到防护作用，避免打印过程中掉落的耗材碎屑、粉尘进入电路造成短路故障。从安装边界来看，设备整体外轮廓尺寸略大于成型幅面，放置在常规工作台面上即可使用，不需要额外定制安装基座，框架上预留的标准型材槽位也方便用户后续加装自动调平传感器、耗材断料检测、腔体恒温模块等拓展配件，适配不同场景的打印需求。
