ProTek25穿越机12mm电机安装底板

　　这块底板是针对小型竞速穿越机机架做的适配改造件，核心解决原厂机架电机安装孔位与手头动力电机不匹配的实际装机痛点。日常外场飞穿越机时，不同批次动力电机的安装孔距存在9mm、12mm两种主流规格，不少轻量化2.5寸机架出厂仅适配9mm孔距电机，手头存量的12mm安装孔电机无法直接装到机架上，单独更换电机或者整套机架都会造成备件浪费，因此在原有机架底板轮廓基础上重新排布安装点位，保留原有飞控、电调的安装固定位，仅调整四个机臂末端的电机安装孔坐标，让整套机架可以直接兼容12mm孔距的动力电机。

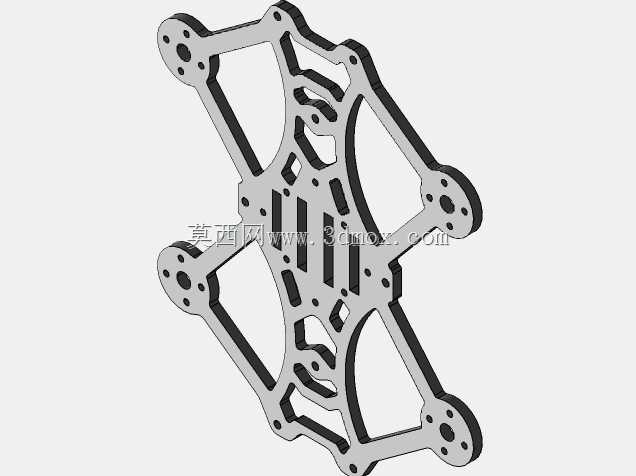

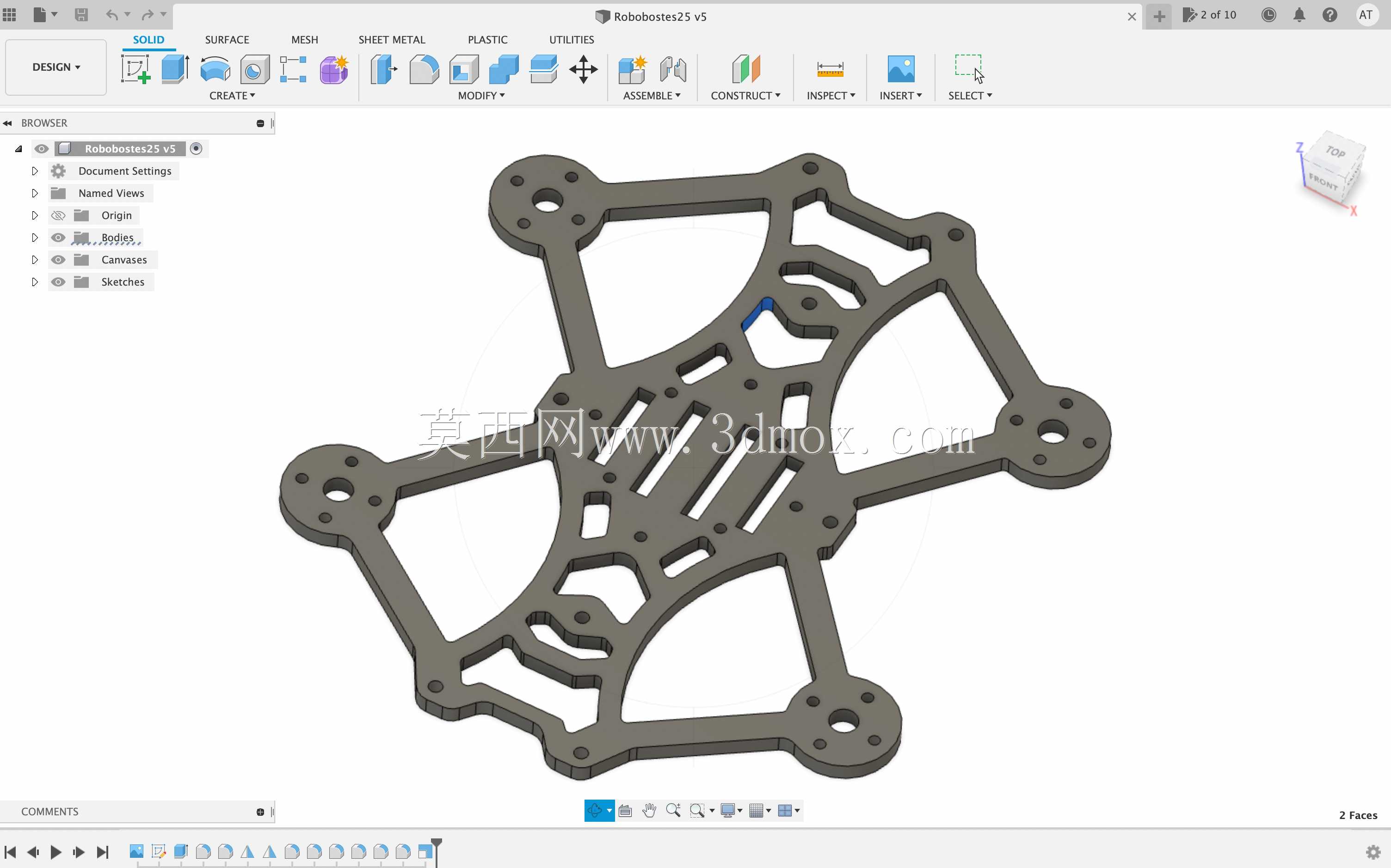

　　从结构布局来看，底板整体采用十字四臂延展构型，四个机臂末端分别预留电机安装孔组，每个点位设置同轴双安装孔，适配电机底座的双螺丝锁附需求，孔位周边做局部加厚凸台，避免螺丝锁附时薄板出现应力变形，飞行过程中电机高频振动也不会让安装孔位出现滑牙、开裂问题。底板中部区域按照飞控电路板的轮廓预留对应固定孔与避让槽，所有镂空开槽的位置都避开电路板上的焊点、接插件凸起，装机时飞控可以直接贴合板面，不会出现元件顶壳、装配干涉的情况。

　　设计过程中没有直接在原底板上扩孔改位，而是重新梳理了整个板面的受力路径：四轴飞行时电机产生的拉力、机动飞行的交变载荷都会从机臂末端向中心板传递，因此在机臂和中心板衔接的位置保留了连续的实体筋条，没有做过度镂空，既控制整机重量，又保证机臂的抗扭刚度，飞行做急转、翻滚动作时机臂不会出现明显形变，保证动力输出的同轴度。板面其余区域做了大面积的异形镂空，一方面削减机架整体自重，降低飞行时的不必要负载，提升续航与机动响应速度，另一方面镂空槽可以给飞控、电调留出散热通道，飞行时气流穿过槽位直接带走电路板工作产生的热量，避免长时间大油门飞行时电调过热降频。

　　安装边界上，底板整体厚度沿用原机架的板材规格，和机架上下层板的连接柱孔位完全对齐，原有装机的铜柱、减震胶球都可以直接复用，不需要额外加工定制连接件。四个电机安装位的孔距严格按照12mm电机底座标准排布，螺丝孔孔径适配常用的M2/M2.5机架固定螺丝，孔边到板边缘的距离预留足够的锁附操作空间，扳手拧螺丝时不会和相邻结构发生干涉。板面所有转角位置都做了圆角过渡，没有尖锐应力集中角，炸机撞击时冲击力可以顺着筋条分散，不会从转角位置直接断裂。这块改造板不需要改动原有机架的其他任何部件，替换原有底板即可完成动力适配，对于手头有混用不同孔距电机的飞手来说，不需要额外购置整套新机架，就能快速完成装机调试，备件复用率很高，也能根据自己的动力搭配习惯灵活调整机架配置，在小尺寸花飞、竞速穿越机的日常改装、维修替换场景里实用性很强。
