数控车床用集合式动力卡盘结构设计

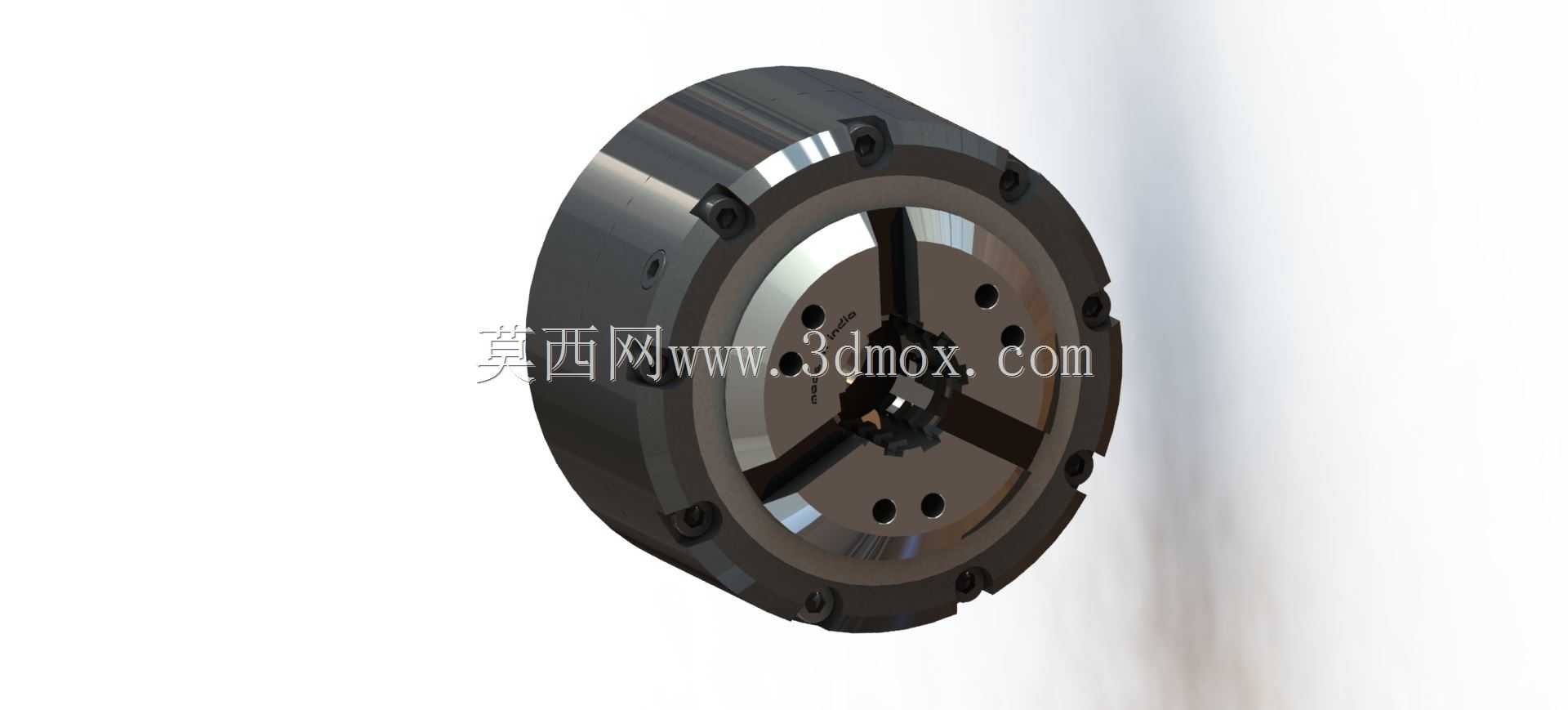

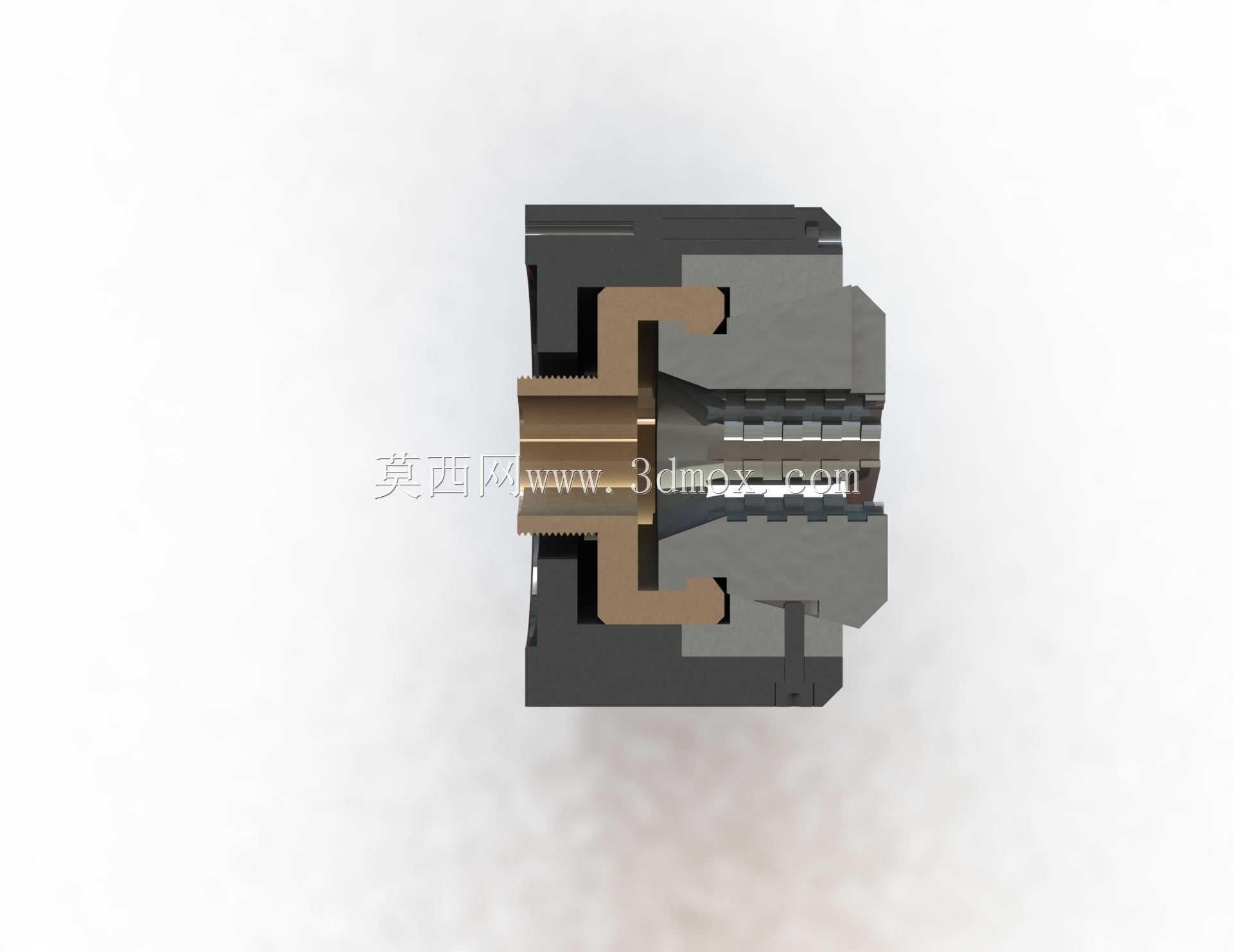

在数控车床的回转加工场景中，卡盘作为直接连接主轴与待加工工件的核心装夹部件，其夹紧刚性、定心精度直接决定了轴类、盘类零件的车削加工质量，集合式卡盘的设计初衷，就是针对常规三爪卡盘在异形件、薄壁件装夹中存在的受力不均、夹持行程受限问题做结构优化。这款卡盘的整体外形采用短圆柱连接基准，盘体端面的安装孔位完全适配主流卧式数控车床的主轴端连接尺寸，安装时可直接通过主轴端的锁紧螺栓完成定位，无需额外加装过渡连接盘，安装边界控制在主轴端面外伸量不超过卡盘自身厚度的1.2倍，避免主轴悬伸过长带来的切削振颤问题。从功能特性来看，这款集合式结构将驱动卡爪动作的动力传递单元集成在卡盘本体内部，摒弃了传统卡盘需要外接拉杆、回转油缸的复杂连接结构，卡爪的同步动作通过盘体内部的平面螺纹盘与伞齿轮啮合实现，三个卡爪可沿盘体的径向导轨做同步等距移动，定心精度可控制在0.02mm以内，既可以完成规则圆棒料、盘类零件的自定心装夹，也可通过调整单爪位置适配偏心件、异形轮廓工件的夹持需求。设计过程中，卡爪的夹持面做了分段式防滑齿结构，针对粗加工场景的大切削量工况，齿形角度设置为90度，可提供足够的径向夹紧力避免工件打滑，针对精加工薄壁件场景，可更换软爪材质的夹持模块，通过配镗软爪内孔的方式匹配工件外轮廓，降低夹持变形量。盘体的主体材料选用40Cr调质处理，导轨面做高频淬火处理，硬度达到HRC45-50，保证长期反复装夹过程中的导轨耐磨性，内部的齿轮传动副采用润滑脂密封润滑，日常维护无需频繁拆解注油，可适配最高3000r/min的主轴回转转速，满足常规钢件、铝件、铜件的高速车削加工需求。在实际生产应用中，这类集合式卡盘多用于中小规格数控车床的批量零件加工场景，相比液压卡盘成本更低，相比手动三爪卡盘装夹效率更高，卡爪的行程范围覆盖直径20mm到200mm的工件夹持，可满足绝大多数常规回转类零件的加工装夹需求，盘体侧面的锁紧螺钉可在卡爪调整到位后做辅助锁紧，避免重切削过程中卡爪移位导致的工件飞出风险。
