台式数控设备防护外壳结构设计

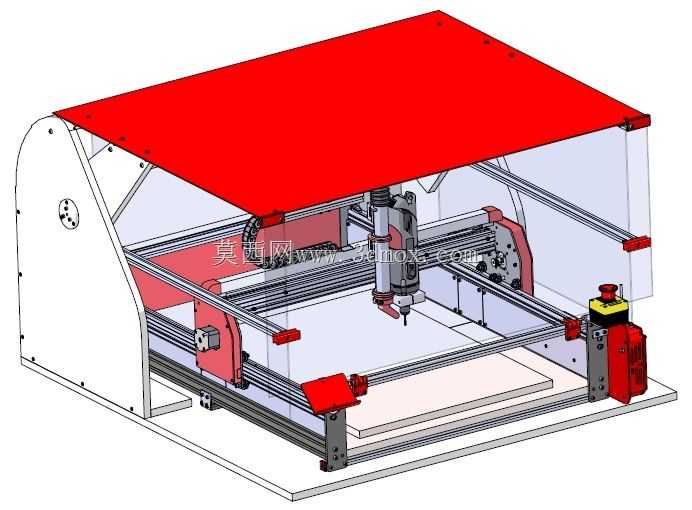

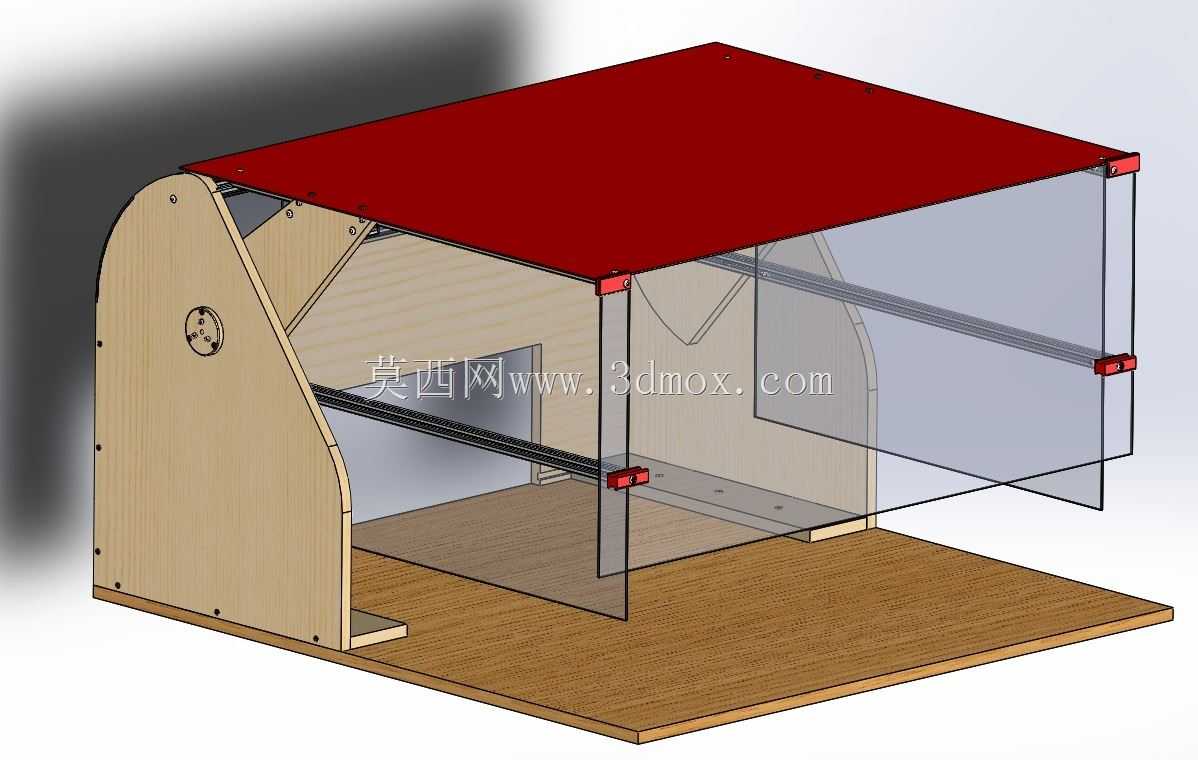

这款台式数控设备的防护外壳，主要面向小型桌面级数控加工场景设计，适配个人DIY加工、教学实训、小批量精密零件打样这类对设备占地、操作安全性有要求的使用场景。日常加工过程中，外壳能有效阻隔切削碎屑飞溅、切削液雾化扩散，避免加工过程中异物误入加工区域造成工件报废或刀具崩损，同时也能降低加工噪音向周边环境的传递，适配桌面放置的使用场景，不会对周边办公、教学环境造成过多干扰。从结构设计逻辑来看，整体采用分层分区的布局思路，底部为平整的木质承托底板，直接作为设备的安装基准面，数控主机的运动组件、驱动模块都可直接固定在该底板上，底板边缘预留的安装孔位可根据不同机型的安装尺寸灵活调整固定位置，适配不同规格的小型数控主机安装需求。侧面采用多层胶合板加工成型的弧形支撑侧板，一方面弧形结构能提升侧板的整体抗形变能力，无需额外增加加强筋即可满足结构强度要求，减少加工工序，另一方面弧形轮廓能让出操作人员的操作空间，在设备前方进行工件装拆、对刀操作时不会被侧板磕碰。顶部采用平整的红色覆盖板，可作为小型工具、待加工工件的临时放置台面，提升桌面空间利用率，顶板通过边角的红色固定卡扣与支撑框架连接，拆卸时无需专用工具即可快速取下，方便设备顶部组件的检修维护。前部与侧部的透明防护板采用透明硬质板材制作，安装时通过侧边的红色固定卡件卡入支撑框架的预留槽位，无需螺丝固定即可实现快速装拆，透明材质可让操作人员全程清晰观察内部加工状态，不会因为防护结构遮挡加工视线，防护板的安装边界刚好覆盖加工区域的全行程范围，不管是刀具横向移动还是纵向进给，飞溅的碎屑都会被防护板完全阻隔，不会飞出设备外部。整体安装边界控制在桌面设备的常规尺寸范围内，不会占用过多桌面空间，底部底板的外延结构可直接通过压块固定在常规工作台面上，无需额外制作安装支架，设备就位后接电即可投入使用。结构设计上充分考虑了小型设备的使用特点，所有可拆卸部件都采用无工具快拆结构，日常清理内部碎屑、更换加工耗材时，可快速拆下对应位置的防护板，操作完成后即可快速装回，不会增加额外的操作负担。侧板上预留的圆形安装位可适配急停按钮、状态指示灯的安装需求，无需额外在侧板上开孔加工，电气线路可顺着侧板与框架的预留缝隙走线，整体外观整洁，不会有线路外露造成安全隐患。
