大减速比直齿齿轮传动减速箱结构设计

　　在低速重载的小型传动场景中，常规减速结构往往受限于安装空间，很难同时兼顾大减速比、输出扭矩与结构紧凑性的多重要求，这款直齿结构减速箱正是针对这类嵌入式安装场景开发的传动部件。从实际应用场景来看，这类减速结构常被集成在小型回转驱动装置、精密定位转台、低转速物料推送机构中，用来匹配高转速小扭矩的动力输入源，将动力源的高转速转化为工作端需要的低转速大扭矩输出，解决动力端与执行端转速扭矩不匹配的核心问题。

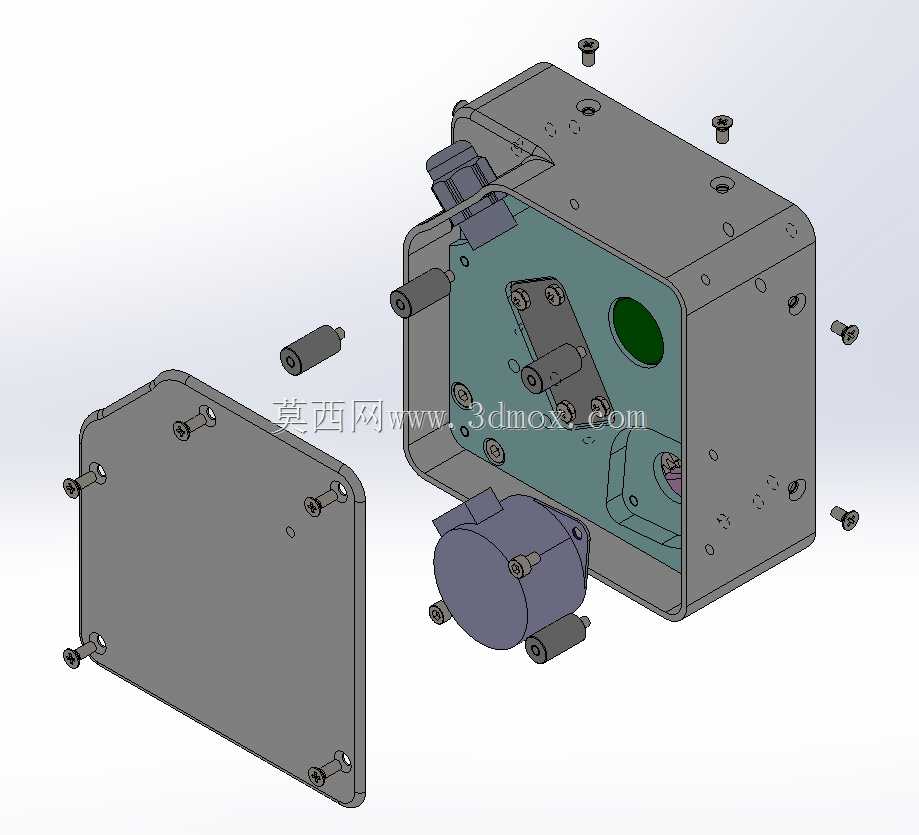

　　从功能特性来看，这款减速箱采用直齿圆柱齿轮传动路线，直齿结构本身不存在轴向分力，对箱体轴承的轴向承载要求更低，加工装配的难度也相对斜齿结构更小，适合小批量定制化的设备集成场景。设计过程中充分考虑了直齿轮的传动效率损耗，在参数匹配阶段就将啮合效率纳入计算范畴，最终输出的扭矩参数能够满足常规轻载回转类机构的驱动需求，不会出现动力不足导致的机构卡滞问题。箱体采用分体式装配结构，上下壳体通过紧固件连接，既方便内部齿轮副、支撑轴、轴承的装配定位，也便于后期的维护检修，不需要完全拆解外部安装结构就能完成内部零件的更换。

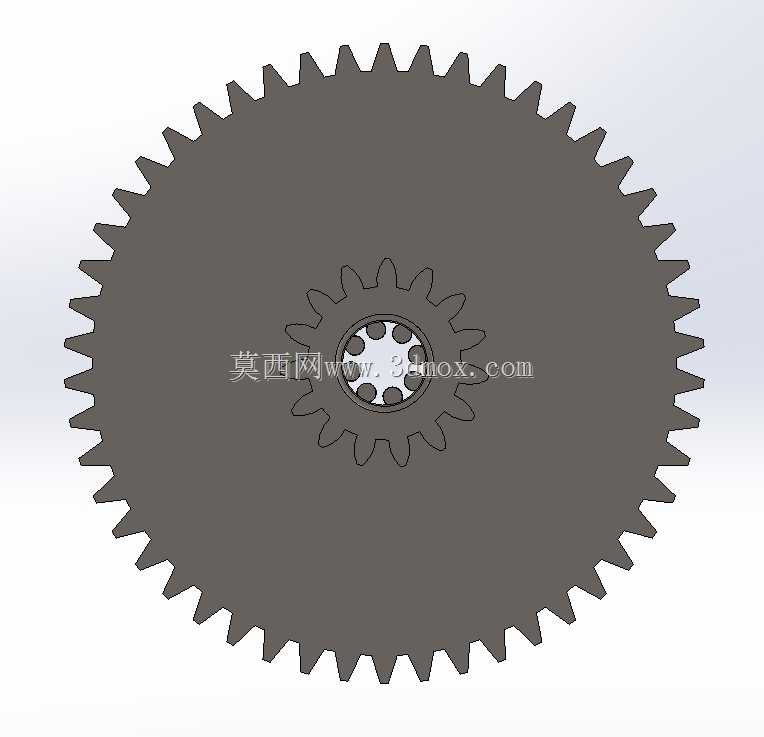

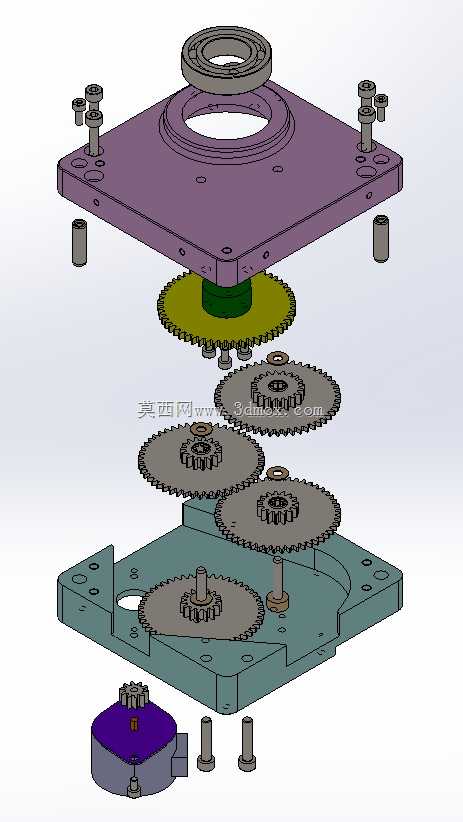

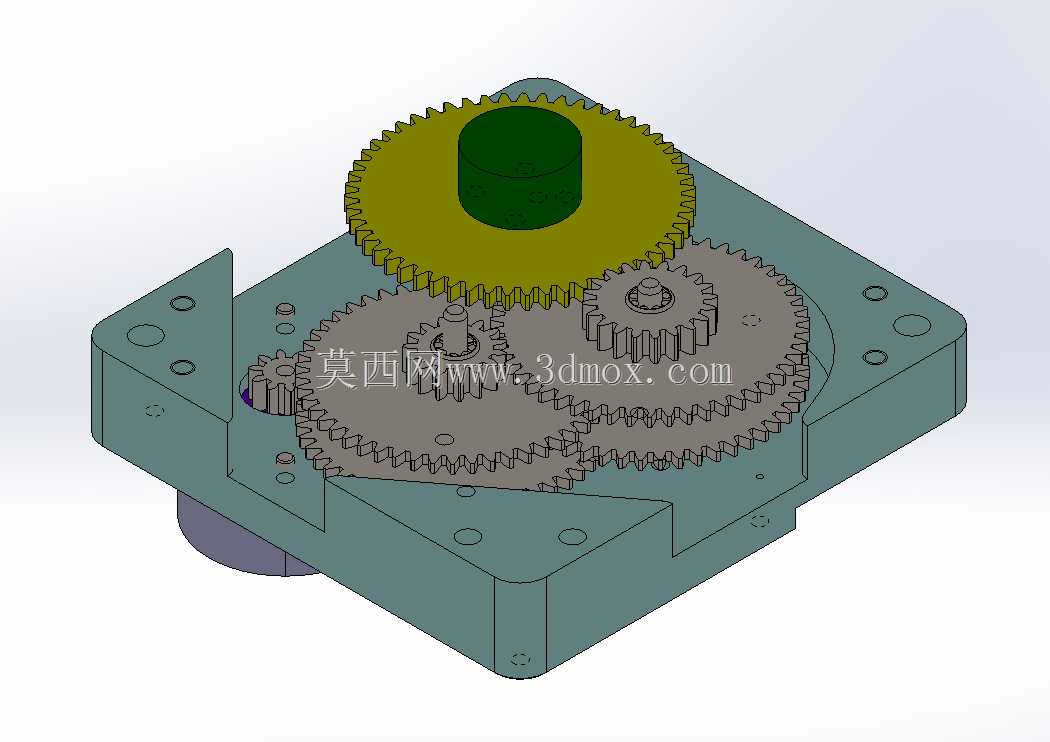

　　设计思路上，这款减速箱没有采用多级行星轮的复杂结构，而是通过定轴轮系的排布实现大减速比，在有限的箱体空间内完成齿轮副的布局，尽可能压缩整体的外形尺寸，适配嵌入式的安装需求。箱体外部的安装边框做了加厚处理，安装孔位围绕箱体轮廓均匀排布，能够保证安装后的结构刚性，避免传动过程中箱体出现形变导致齿轮啮合间隙变化，影响传动平稳性。输入轴端的接口做了标准化适配设计，能够直接匹配常规规格的微型驱动电机，不需要额外加工转接法兰，降低集成时的加工成本。

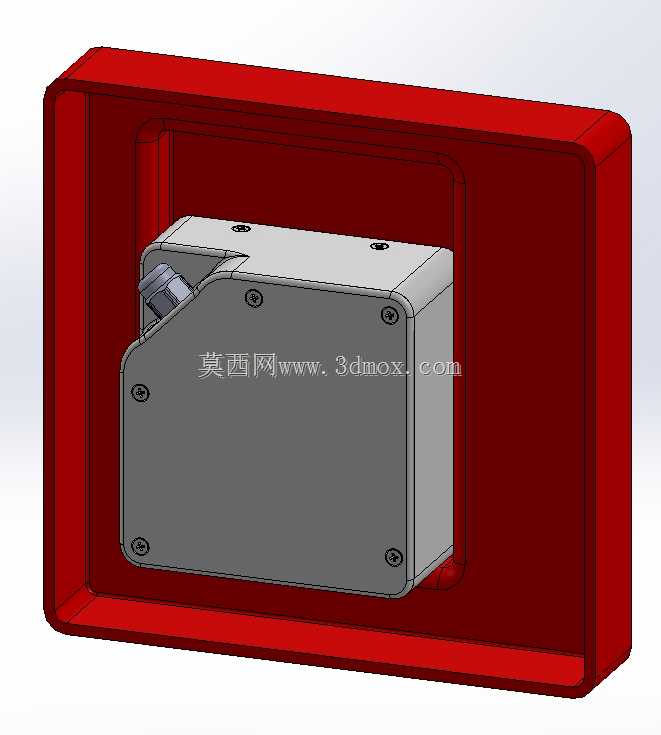

　　从安装边界来看，这款减速箱整体为方正的盒式结构，外部安装边框的平面度有明确要求，安装时需要保证对接面的贴合度，避免出现安装倾斜导致输入轴与电机轴不同心，加剧轴承与齿轮的磨损。内部齿轮的支撑轴两端都设计了轴承安装位，通过轴承座与箱体定位，保证齿轮啮合的中心距精度，减少传动过程中的回差。齿轮副的润滑采用脂润滑方式，箱体结合面做了密封结构设计，能够避免润滑脂泄漏，同时阻挡外部粉尘进入箱体内部，延长齿轮与轴承的使用寿命，适合在常规工业车间的环境下长期运行，不需要频繁维护保养。在实际选型匹配时，只需要核对输入轴的尺寸、安装孔位的中心距以及输出端的扭矩转速参数，就可以直接集成到对应的设备结构中，大幅缩短设备开发的结构设计周期。
