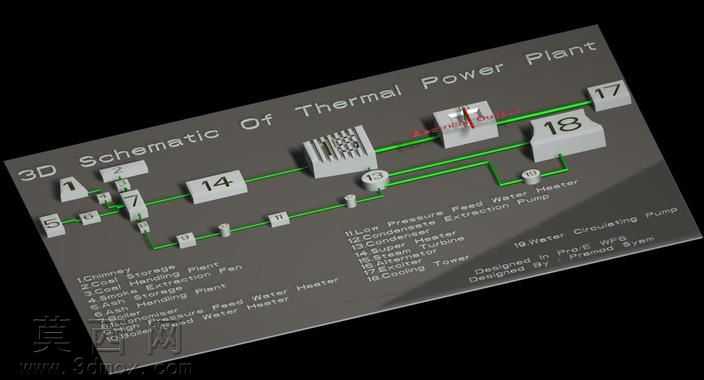

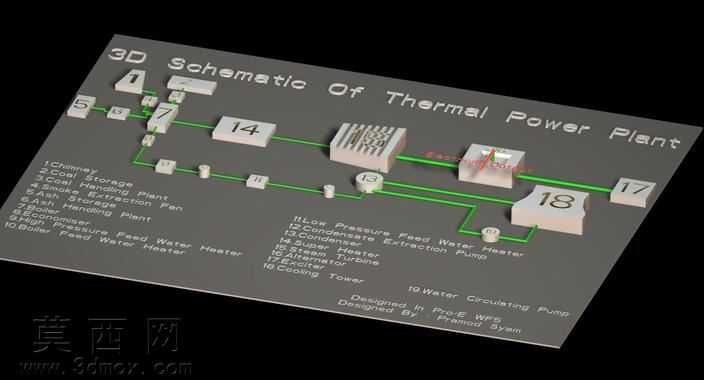

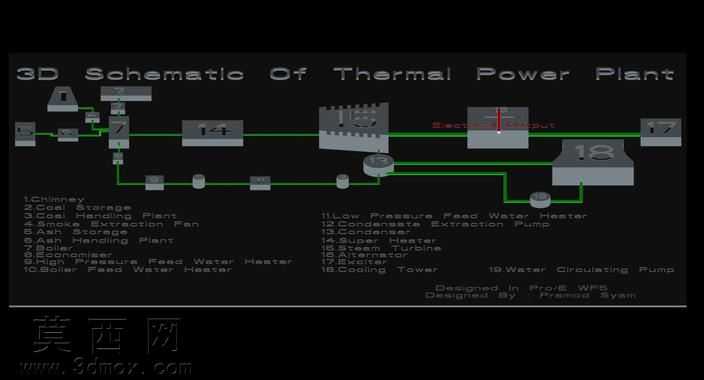

火力发电厂工艺流程3D示意模型

本模型采用三维参数化建模方式搭建，完整还原火力发电厂核心热力循环的全流程结构，建模过程中严格遵循火力发电厂朗肯循环的实际工艺逻辑，对各功能模块进行等比例简化示意设计。模型整体以深灰色哑光承载板为基底，采用绿色高亮管线作为工质流通路径，清晰区分不同功能单元的连接关系，各功能模块采用浅灰色硬质塑料质感材质，搭配白色编号标识块，对锅炉、汽轮机、凝汽器、加热器、水泵、冷却塔等18个核心工艺节点进行独立建模，每个模块都做了特征化结构处理：锅炉模块还原了燃烧室与换热管束的排布特征，汽轮机模块体现了汽缸与转子的层级结构，凝汽器模块做出了冷却管束的排布示意，水泵模块还原了泵体与进出口法兰的结构特征。建模时采用线性阵列与路径跟随命令完成管线排布，保证管线走向与实际电厂汽水流程完全对应，避免出现工质流向错误。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出各模块的立体轮廓，辅助光源补亮管线的绿色高亮材质，避免暗部细节丢失，背景采用纯黑色调，让整体流程结构更加清晰醒目。设计思路上以教学示意为核心目标，没有过度追求单个设备的细节复杂度，而是侧重流程逻辑的直观呈现，将原本隐蔽在厂房内的汽水循环路径做可视化处理，让观看者可以快速理清火力发电厂从燃料化学能到热能、再到机械能最终转化为电能的全链路过程，模型中还预留了各节点的标注位置，可配套工艺说明文字使用，适用于电力科普、教学演示、方案汇报等场景，各模块之间采用可拆分的装配关系，可单独拆解展示单个设备的结构位置，也可整体呈现完整系统的联动关系。
