轮式乐高积木挖掘机构型三维设计

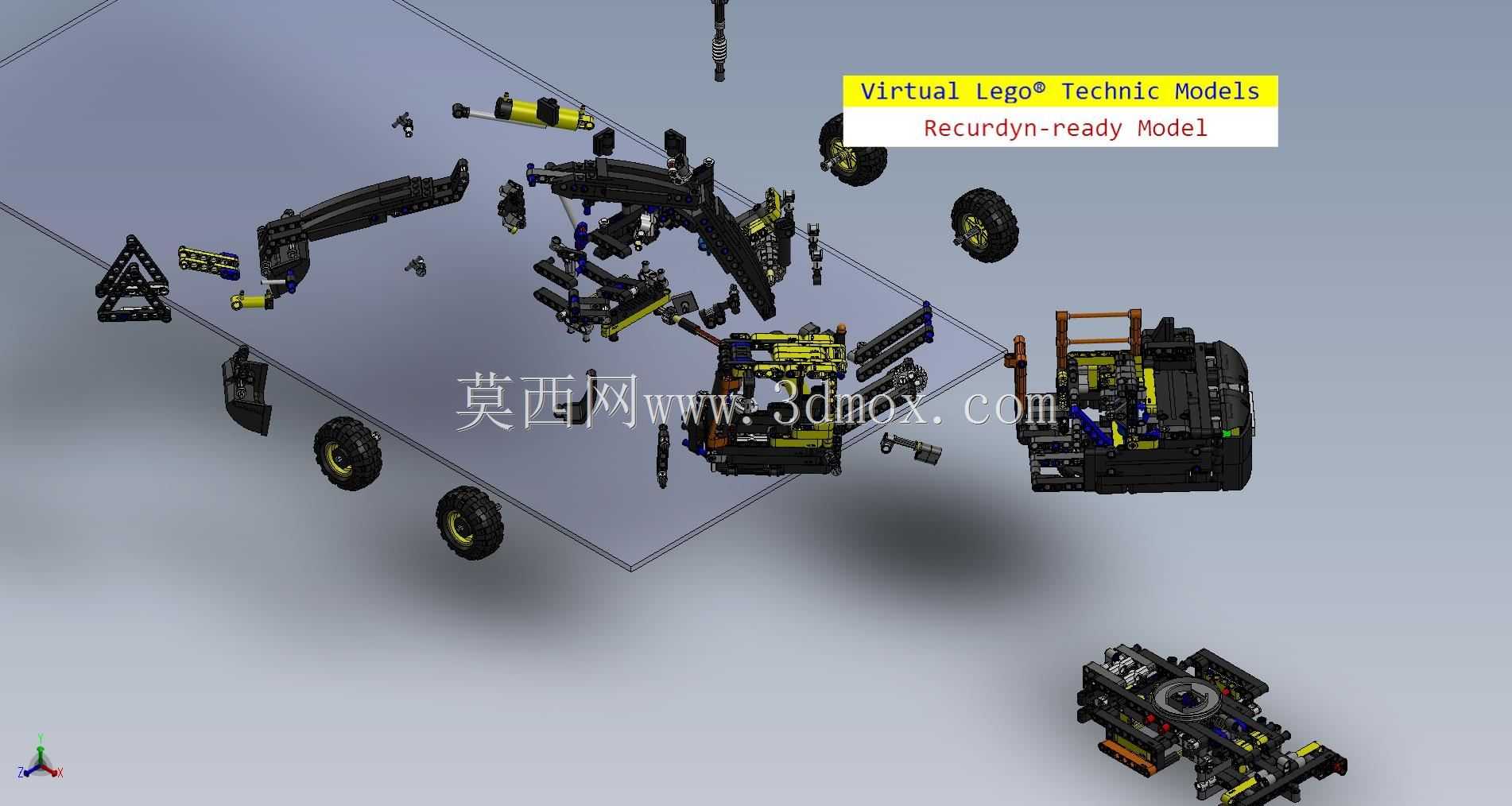

该轮式挖掘机构型采用模块化积木式装配逻辑搭建，核心作业单元为多段铰接式动臂结构，可实现铲斗端大范围内的俯仰、收放动作，适配土方开挖、散料装卸、场地平整等常规工程作业场景，轮式行走底盘的设计让设备可在硬化铺装路面快速转场，无需额外拖运设备辅助，适合市政维护、小型工地零散作业这类对转场效率有要求的工况。从设计逻辑上看，该构型将整体结构拆分为数量精简的独立虚拟装配单元，替代了逐件拼装的冗余流程，每个单元预先完成铰接副、连接位的公差匹配，装配时仅需完成单元间的定位锁紧即可，大幅压缩了整体装配的校验周期，也方便后续针对动臂长度、铲斗容量、配重块位置做模块化改型，不需要重构整体装配树。结构细节上，动臂各段铰接点预留了标准连接位，可根据作业需求更换破碎锤、抓木器等不同属具，底盘轮组采用宽胎面设计，搭配可收放的支撑支腿结构，作业时支腿伸出触地可抵消挖掘侧倾力矩，保证整机稳定性，行走状态下支腿收起不影响底盘通过性。驾驶舱区域预留了操作机构的安装空间，配重块布置在底盘尾部，与前端作业端形成力矩平衡，避免满斗举升时出现翘头失稳的问题。所有连接点位均采用通用积木接口标准，不同模块间的互换性较强，设计阶段就考虑了装配干涉问题，各运动部件在全行程动作范围内无结构磕碰，铰接副的转动间隙控制在合理区间，既保证动作灵活性，也不会因间隙过大出现作业端晃动。从安装边界来看，该构型整机宽度控制在常规轮式工程设备的通行尺寸范围内，动臂完全收回状态下的整机长度满足小型工地的场地回转要求，铲斗下挖深度、最大举升高度均参考同级别小型轮挖的作业参数设定，可覆盖绝大多数小型土方作业的工况需求，模块化的拆分逻辑也让该模型可作为工程机械结构教学、积木构型创新设计的参考载体，帮助设计人员理解铰接式作业装备的力矩平衡、运动干涉校验、模块化拆分的核心设计思路。
