JCB挖掘机动臂斗杆工作装置结构

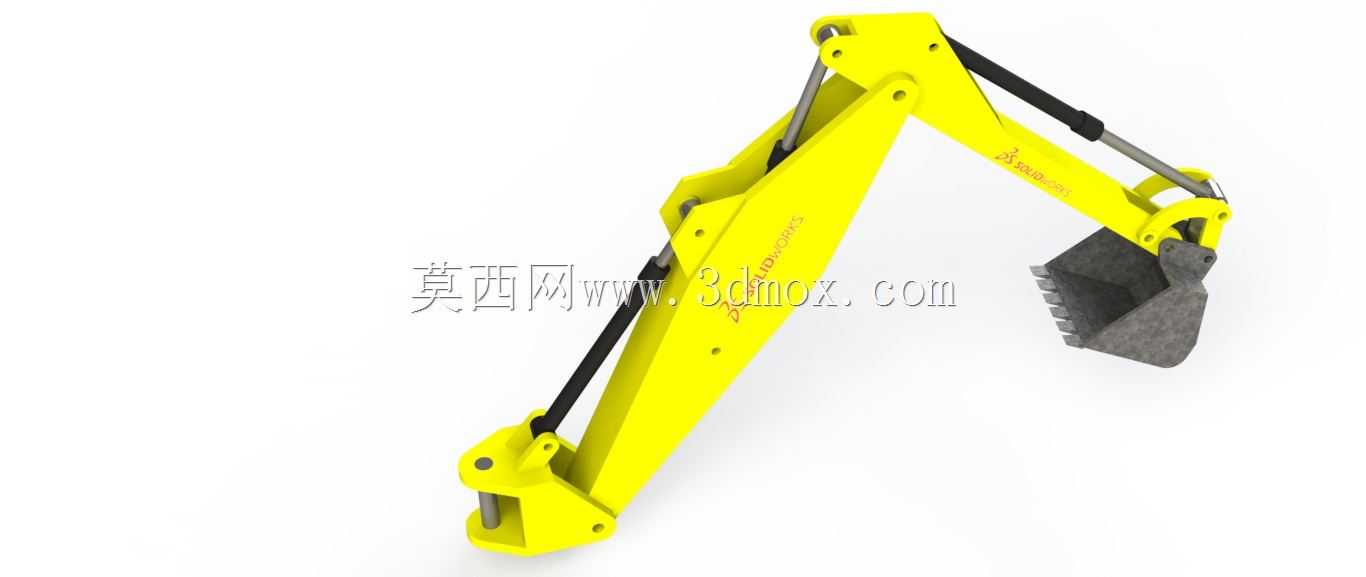

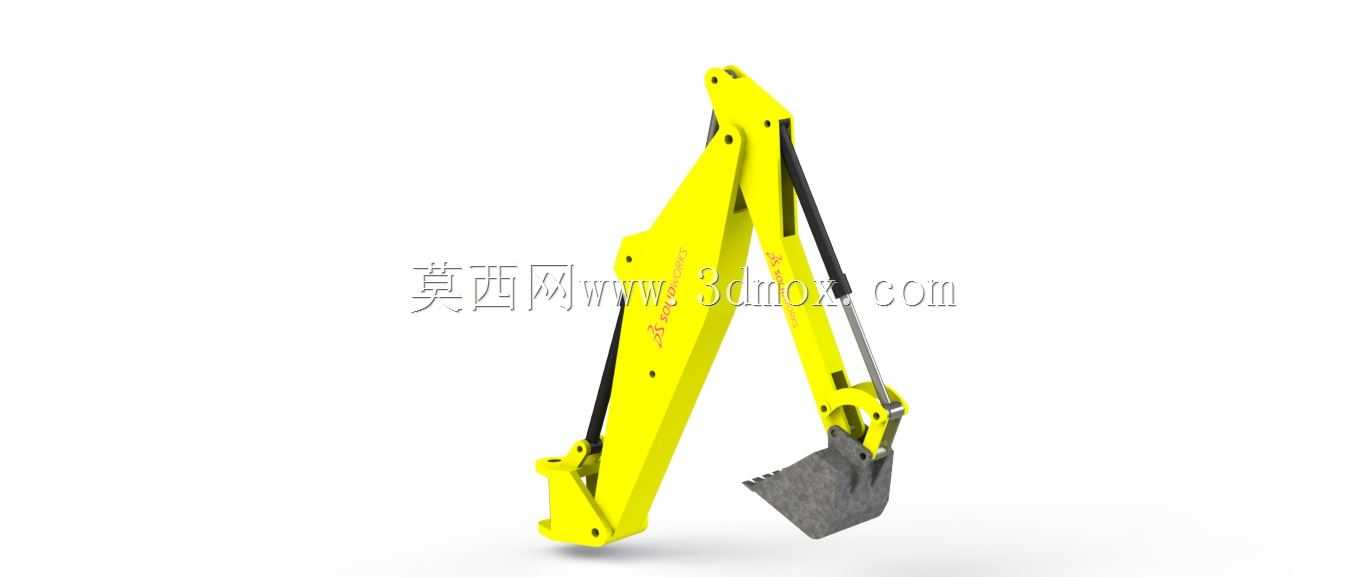

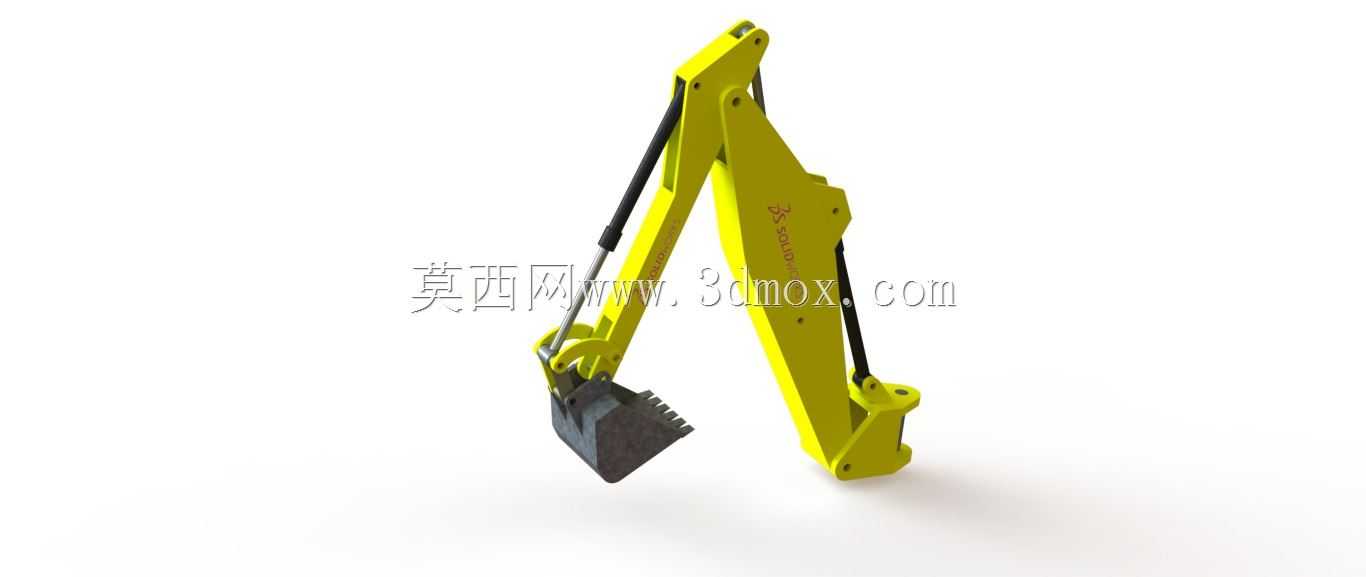

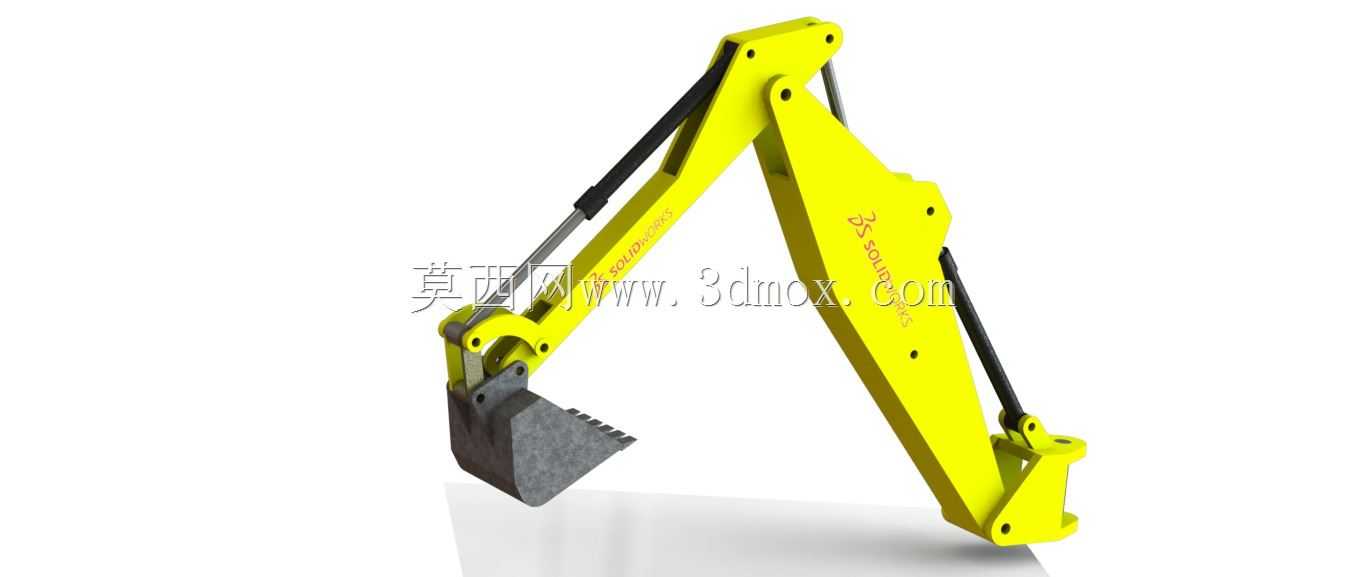

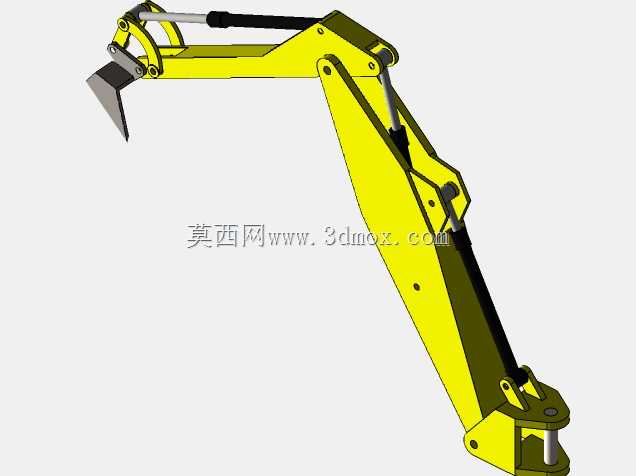

这套JCB挖掘臂结构，核心服务于土方作业场景下的物料挖掘、提升、回转卸料全流程动作，覆盖小型市政施工、农田水利修整、厂区零星土方清运等常见作业工况，是挖掘机械完成核心作业功能的直接执行单元。从结构设计逻辑来看，整个臂架采用箱型焊接结构作为主体承载框架，动臂与机身铰接点作为整个工作装置的旋转基准，设计时优先考量了铰接点的载荷传递路径，将挖掘作业时铲斗齿尖传递来的冲击载荷，通过斗杆、动臂的箱型板件逐步分散到各铰接支座，避免局部应力集中导致的结构开裂。设计过程中对各铰点的位置做了反复校核，确保动臂举升、斗杆收放、铲斗翻转三个动作的运动轨迹无干涉，同时匹配液压油缸的行程参数，让最大挖掘深度、最大卸料高度、最大挖掘半径这几个核心作业参数处于合理区间，既满足常规作业的覆盖范围，也不会因臂架过长导致整机倾翻力矩超标。从安装边界来看，动臂根部的铰接孔位尺寸与机身转台的安装支座完全匹配，两组动臂油缸的铰接端分别对应转台前部的油缸支座，安装时无需额外做结构改制即可完成装配；斗杆与动臂前端的铰接、斗杆油缸的两端连接位、铲斗油缸的铰接支座都做了同轴度公差约束，保证装配后各转动副动作顺畅，无卡滞偏磨问题。臂架表面的液压管路排布沿着臂架内侧的走线槽固定，避免作业过程中碎石磕碰造成管路损坏，铲斗部位的斗齿采用可更换结构，磨损后只需单独更换斗齿无需整体替换铲斗，降低现场运维成本。整个臂架的结构重心在设计时做了配平考量，当工作装置处于收斗运输状态时，重心尽量靠近机身回转中心，减少行走过程中的整机晃动，同时降低回转机构的持续载荷。各铰接部位都预留了润滑脂注油通道，日常维保可直接在外部注油点完成润滑作业，无需拆解结构。
