夏普GP2Y0A21红外测距传感组件结构

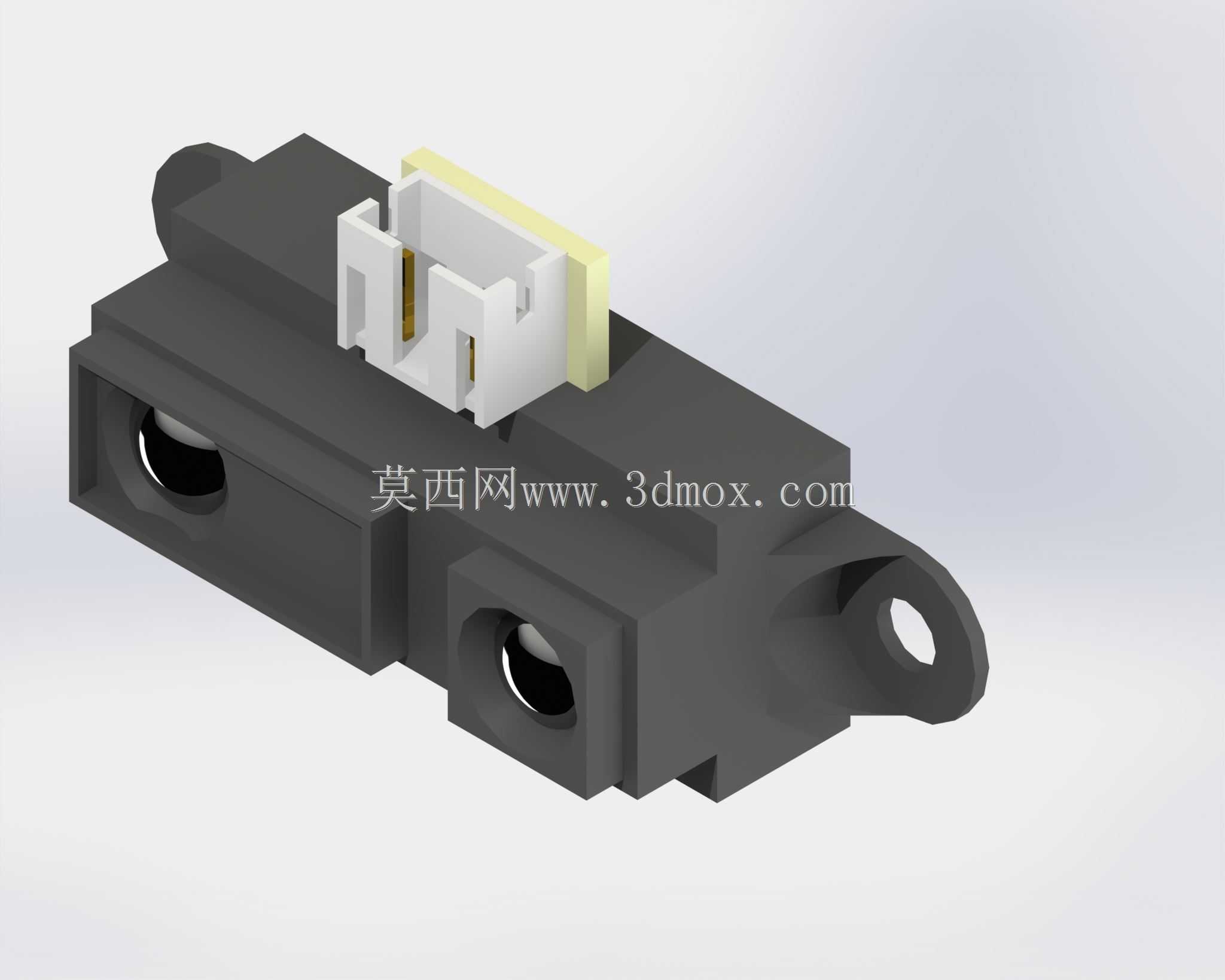

在做AGV小车避障模块选型、智能小车沿边行走方案验证、自动售货机出货检测机构设计时，这类红外测距传感组件是经常会用到的非接触式检测部件，做三维建模时如果直接调用对应模型，能省去反复核对安装孔位、接插件位置的时间，避免后期结构干涉。这个传感组件的核心功能是通过红外发射与接收的三角测距原理，输出对应距离的模拟信号，有效检测区间覆盖10cm到80cm的常用近距检测场景，相比超声测距模块，它的响应速度更快，对深色、透明材质之外的常规障碍物检测稳定性更好，不会因为车间内的普通气流、粉尘扰动出现误触发，适合在低速移动设备的近距防撞、工位物料到位检测、小型机械手的末端定位辅助这类场景使用。从结构设计来看，整个组件采用一体化塑壳封装，主体为黑色阻燃ABS材质，发射与接收透镜分别布置在壳体前端的两个独立腔体内，中间做了遮光隔筋，避免内部发射的红外光线直接串入接收端造成信号干扰，壳体侧面伸出的安装耳带圆形通孔，是标准的M3螺丝安装位，安装耳的平面度公差控制在0.1mm以内，保证安装后透镜面与安装基准面的平行度，避免检测角度偏移。顶部的白色接插件是2.54mm间距的立式针座，带定位防呆凸台，接线时不会插反，接插件旁的浅黄色挡块是限位结构，对接排线插到位后会被挡块卡住，不会因为设备运行的振动出现松脱。建模时要注意几个关键边界尺寸：壳体总长度不含接插件部分是43mm左右，安装耳的中心距是28mm，透镜面到安装底面的高度是13.5mm，接插件的引脚伸出顶面高度为6mm，这些尺寸直接决定了安装时的预留空间，比如在做小车面板开孔时，要给透镜前方留出至少5mm的无遮挡空间，不能有透明盖板挡在发射接收路径上，否则会直接影响检测精度。另外壳体两侧的定位凸台是用来和配套的固定卡座配合的，做安装座设计时可以对应做凹槽定位，不用额外做定位柱就能快速装配，减少装配工时。在实际选型搭配时，这个模块的输出是模拟电压信号，不需要额外的信号转换电路就能直接接入常规的AD采样端口，结构上没有外露的金属引脚，整体防护等级能满足普通室内工业场景的使用要求，不需要额外做防尘罩设计，只要在安装时避开强红外干扰源比如直射的阳光、高频加热设备的红外辐射，就能保证长期运行的检测稳定性。做结构集成时还要注意，模块的检测视场角大概是25度左右，安装时要避免在视场范围内有设备自身的结构件突出，否则会出现固定的误检测信号，建模时可以把视场范围做成辅助参考面，在装配阶段就能提前排查干涉问题，不用等到打样试装才发现布局问题。
