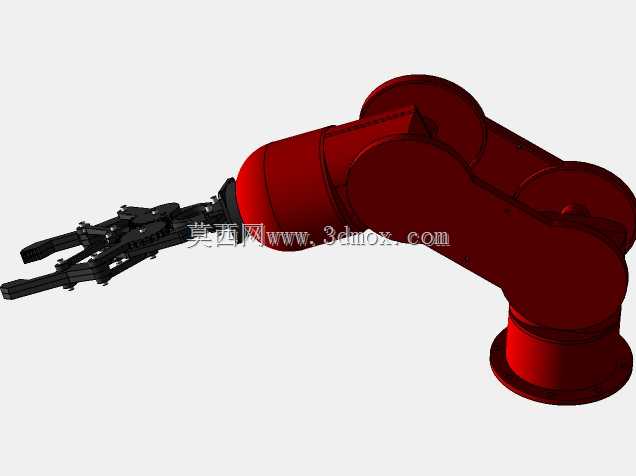

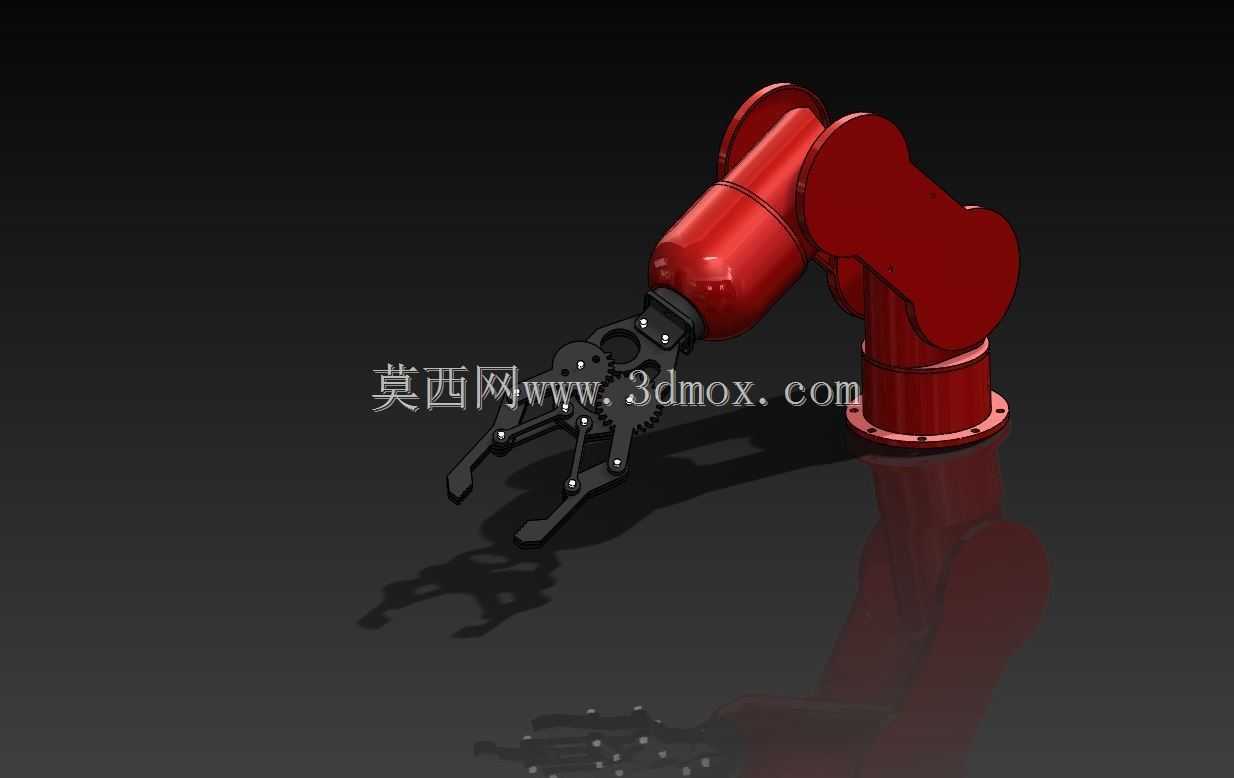

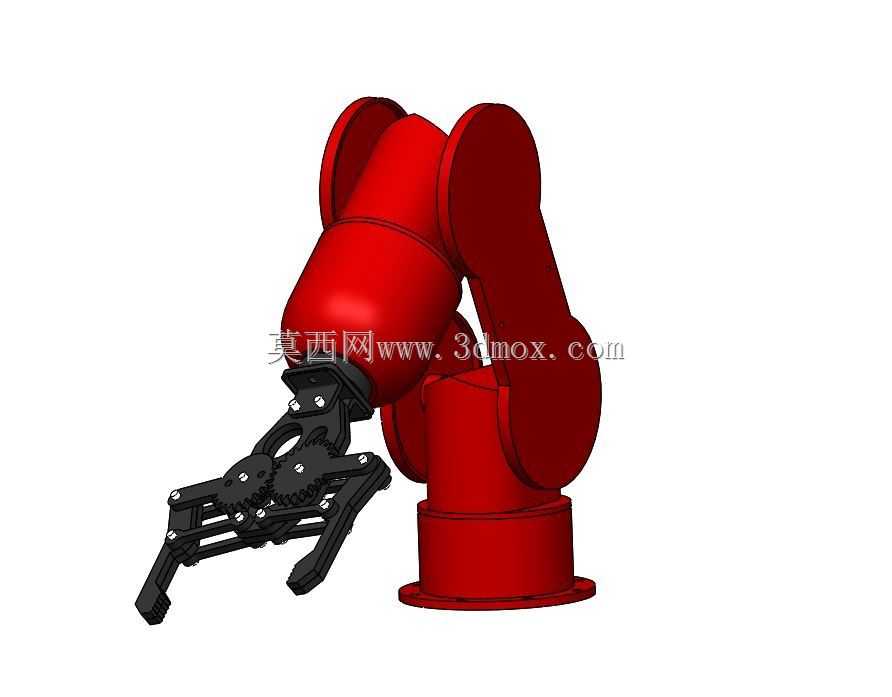

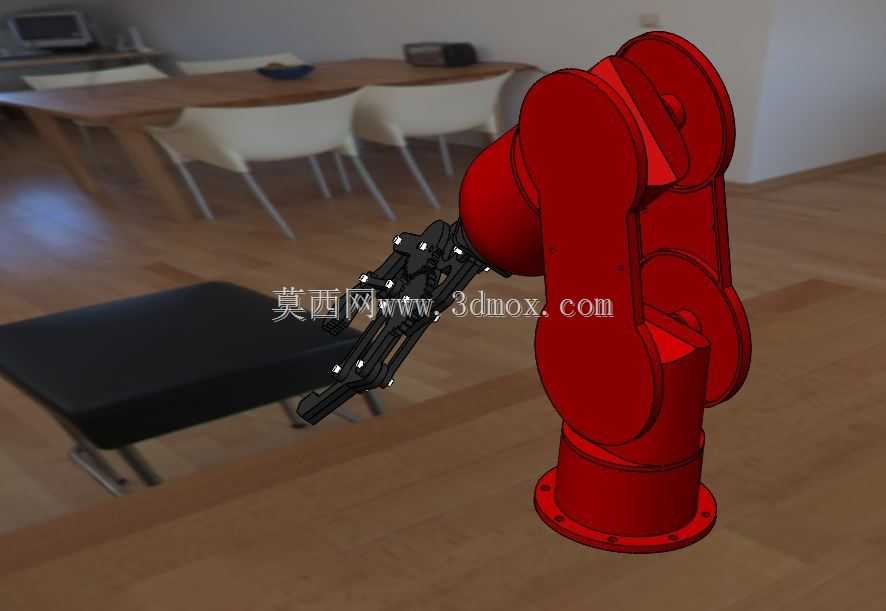

六轴关节式红色工业夹持机械臂结构

这款六自由度关节式机械臂，核心适配离散制造场景的柔性作业需求，在3C电子零部件上下料、小型五金件焊接辅助、注塑件取件、轻型工件码垛工位都能适配，末端夹持器采用平行夹爪结构，可通过更换夹指适配不同外形的工件，夹爪开合行程覆盖常见小型零件的夹持尺寸范围，夹持力可通过关节驱动参数调整，避免夹伤薄壁类工件。从结构设计逻辑来看，整机采用关节串联布局，六个旋转关节分别对应腰座回转、大臂俯仰、小臂俯仰、腕部回转、腕部摆动、末端回转，完全覆盖三维空间内的作业姿态需求，可在工作半径内到达任意可达位姿，不存在作业死区。底座采用法兰盘安装结构，安装孔位按照通用工业机器人安装标准设计，可直接固定在设备机架、地面安装座或者移动AGV平台上，安装时需保证底座平面的平面度公差在0.1mm以内，避免长期运行出现关节偏磨。大臂与小臂采用一体化铸造的壳体结构，内部预留了驱动电机、谐波减速器、走线槽的安装空间，线缆全部从关节内部走线，避免外部走线在作业过程中与周边设备发生剐蹭，提升长期运行的可靠性。关节驱动采用伺服电机搭配谐波减速器的传动方案，传动间隙控制在0.05°以内，重复定位精度可满足大部分精密装配、上下料作业的精度要求，每个关节都设置了硬限位与软限位双重保护，硬限位采用机械挡块结构，避免程序异常时关节超程造成设备损坏。腕部结构采用紧凑化设计，将三个关节的驱动元件合理布局在小臂末端，缩小腕部整体尺寸，可在狭窄的工装夹具间隙内完成作业，适配空间受限的作业工位。整机的重心经过优化设计，在最大伸展姿态下底座的倾覆力矩满足1.5倍安全系数要求，无需额外加装配重块即可保证运行稳定性。末端法兰预留了标准的工具安装接口，除了标配的夹持器之外，还可更换吸盘、焊枪、打磨头等不同作业工具，切换工具时仅需更换末端执行件并调整对应运动参数，即可快速切换作业功能，适配多品种小批量的柔性生产需求。在实际选型应用时，需根据工位的作业半径、负载重量、运行节拍匹配对应的运动参数，这款机械臂的额定负载适配5kg以内的轻型工件，最大作业半径覆盖800mm范围，可满足大部分中小型工位的作业需求，安装时需预留足够的安全运行空间，避免机械臂运行轨迹与周边设备、人员发生干涉。
