Nema17多高度可调步进电机结构设计

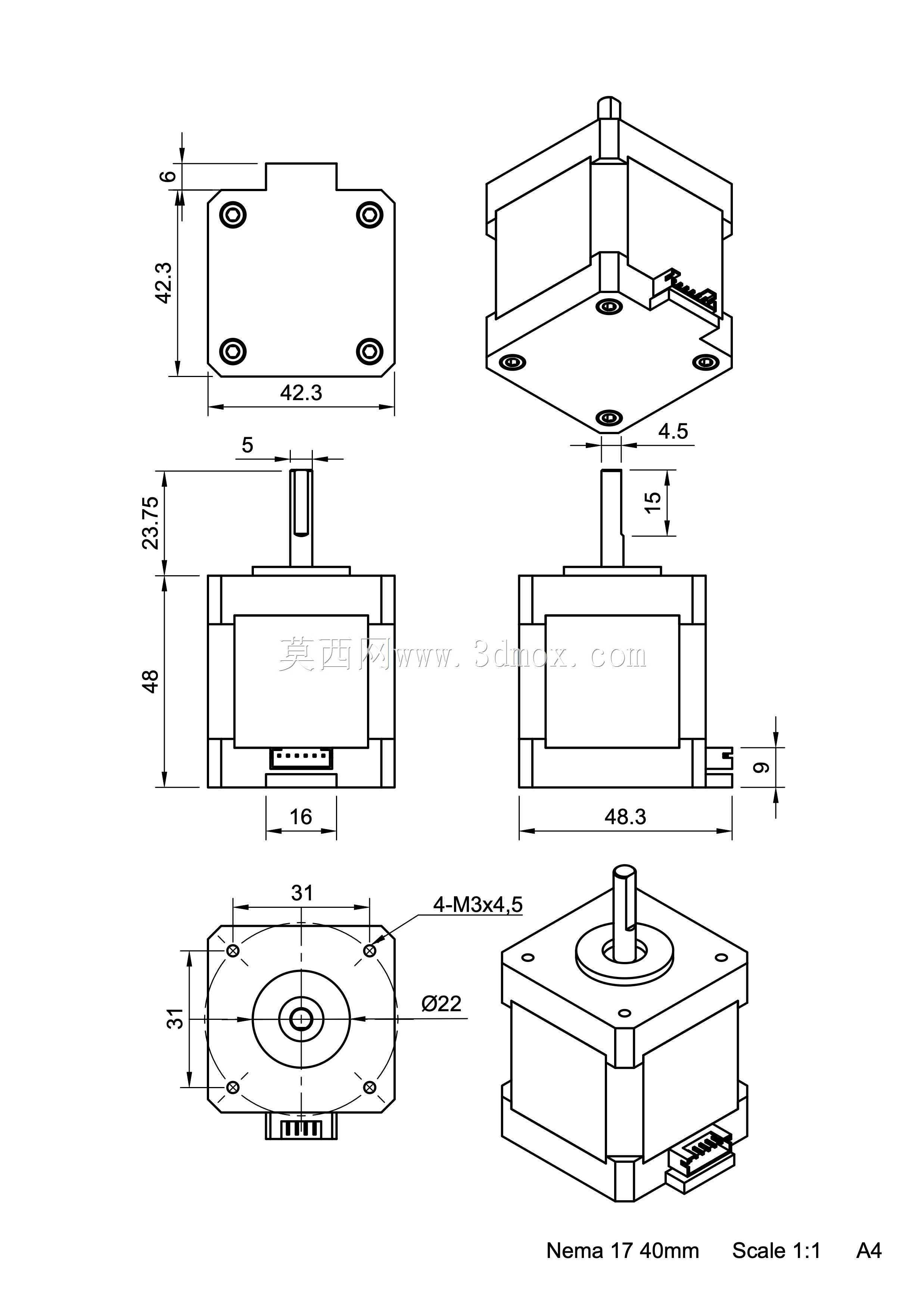

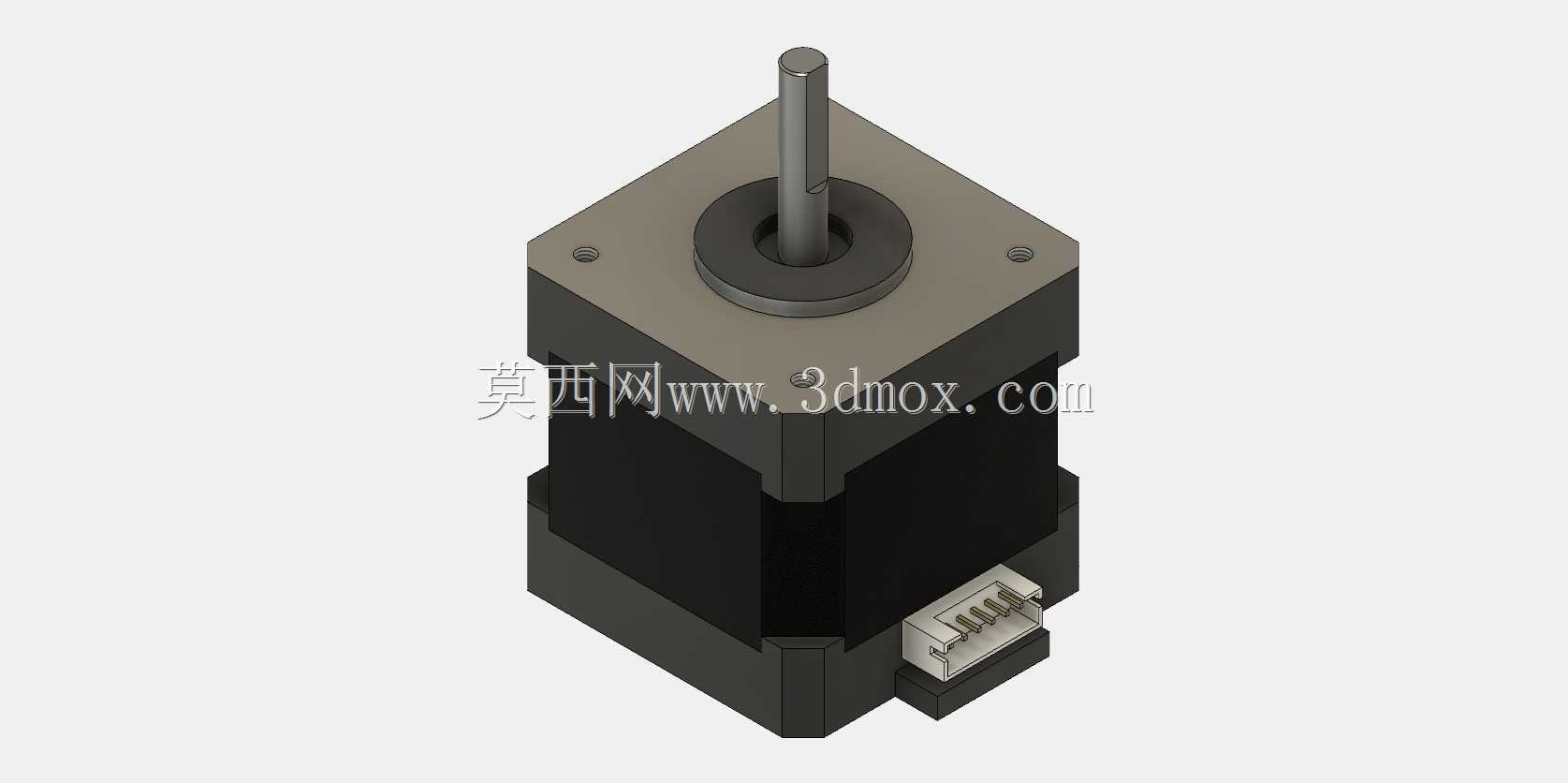

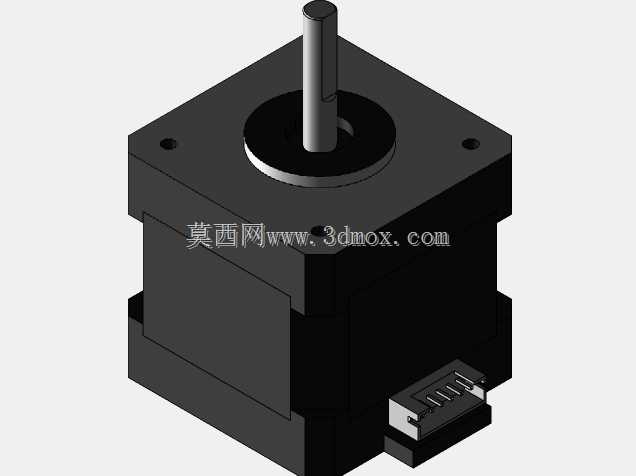

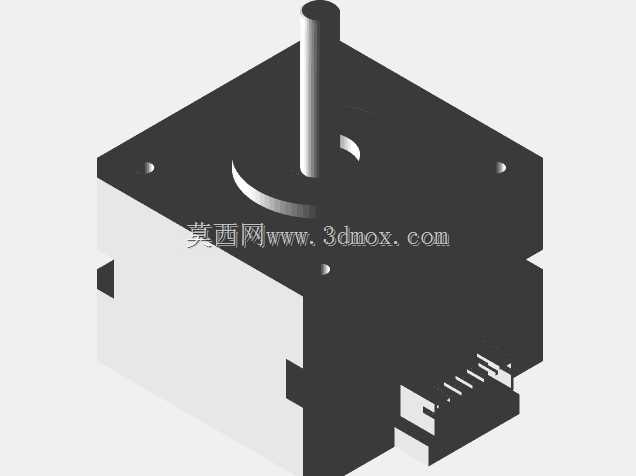

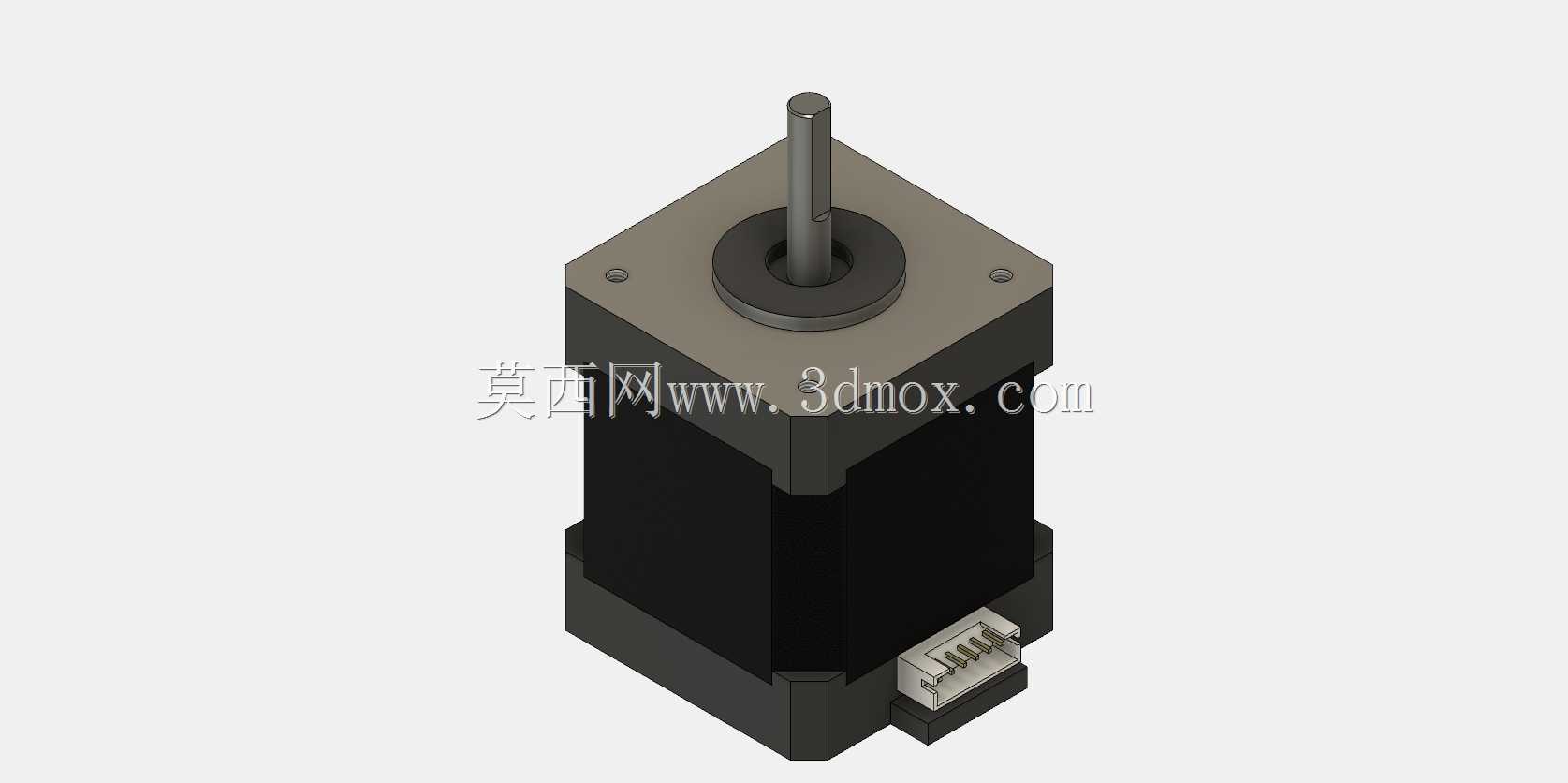

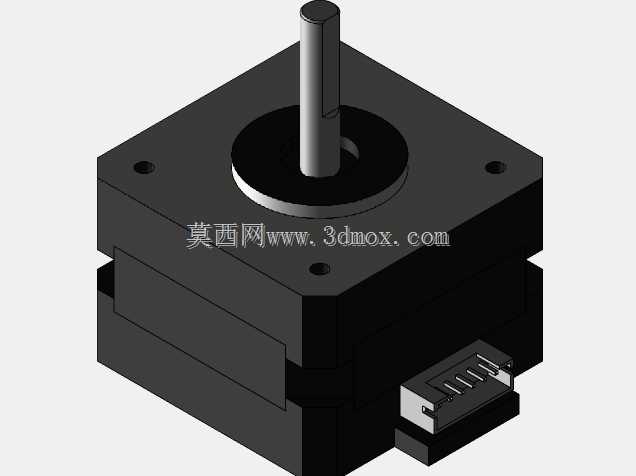

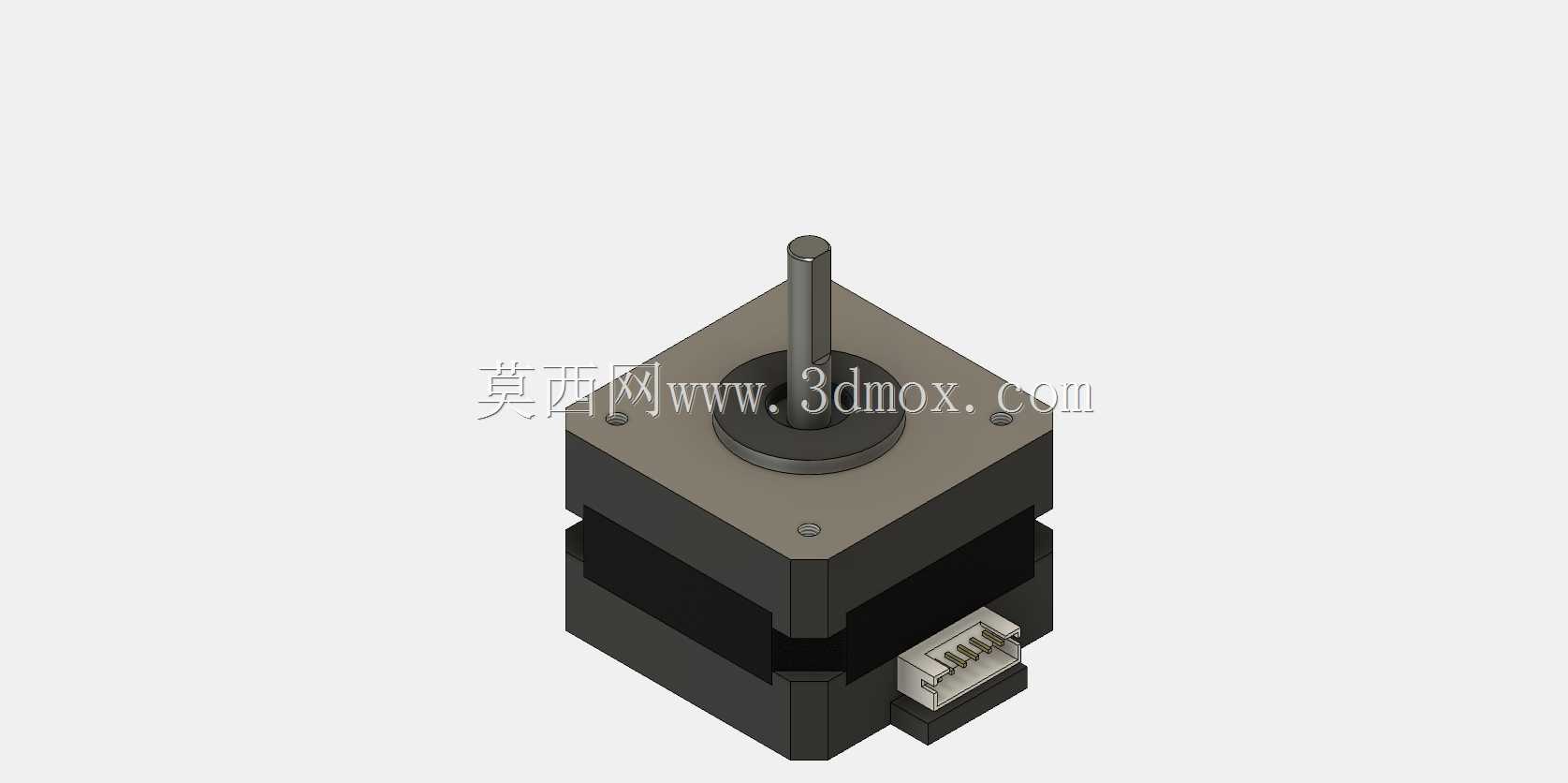

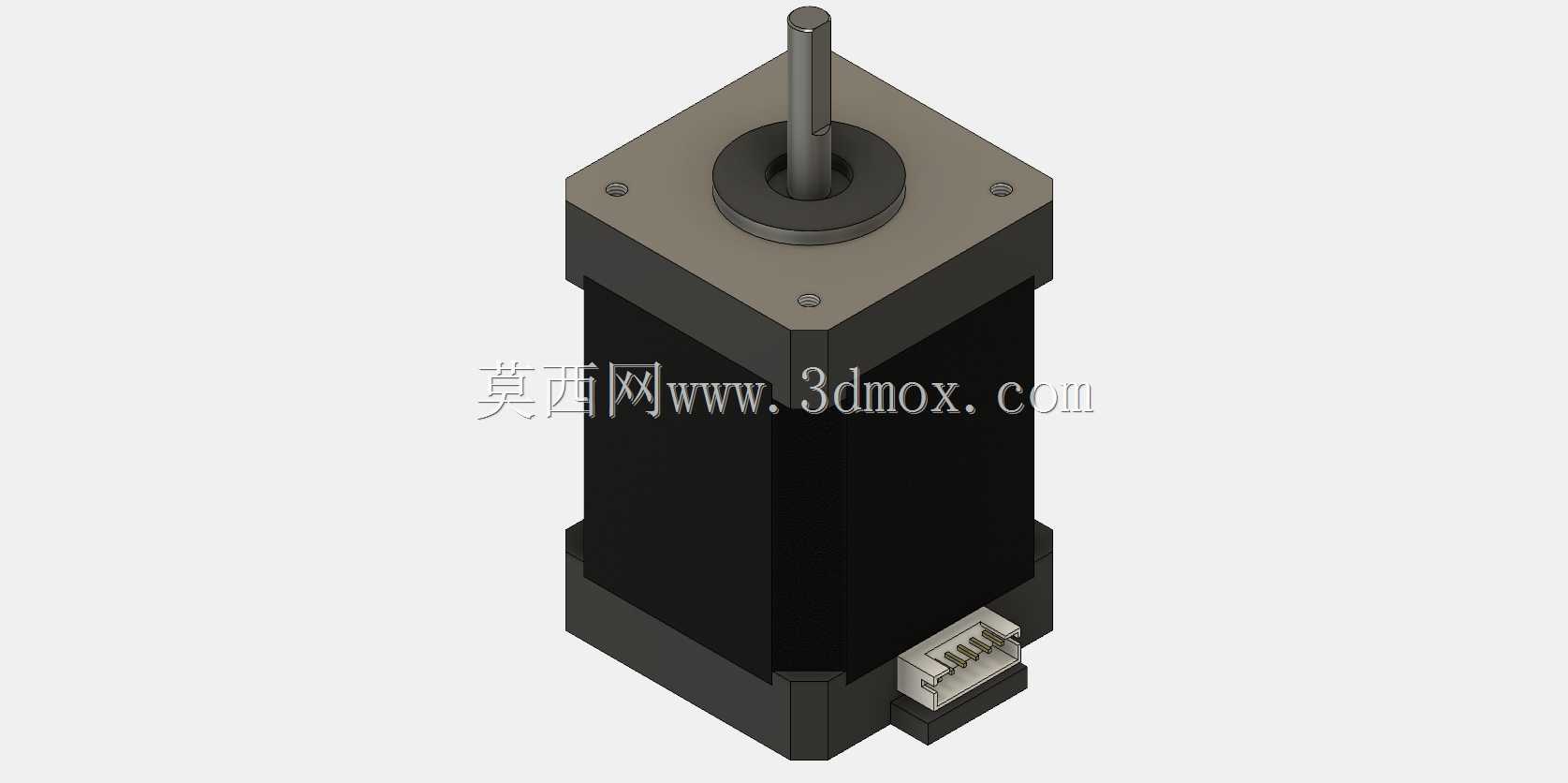

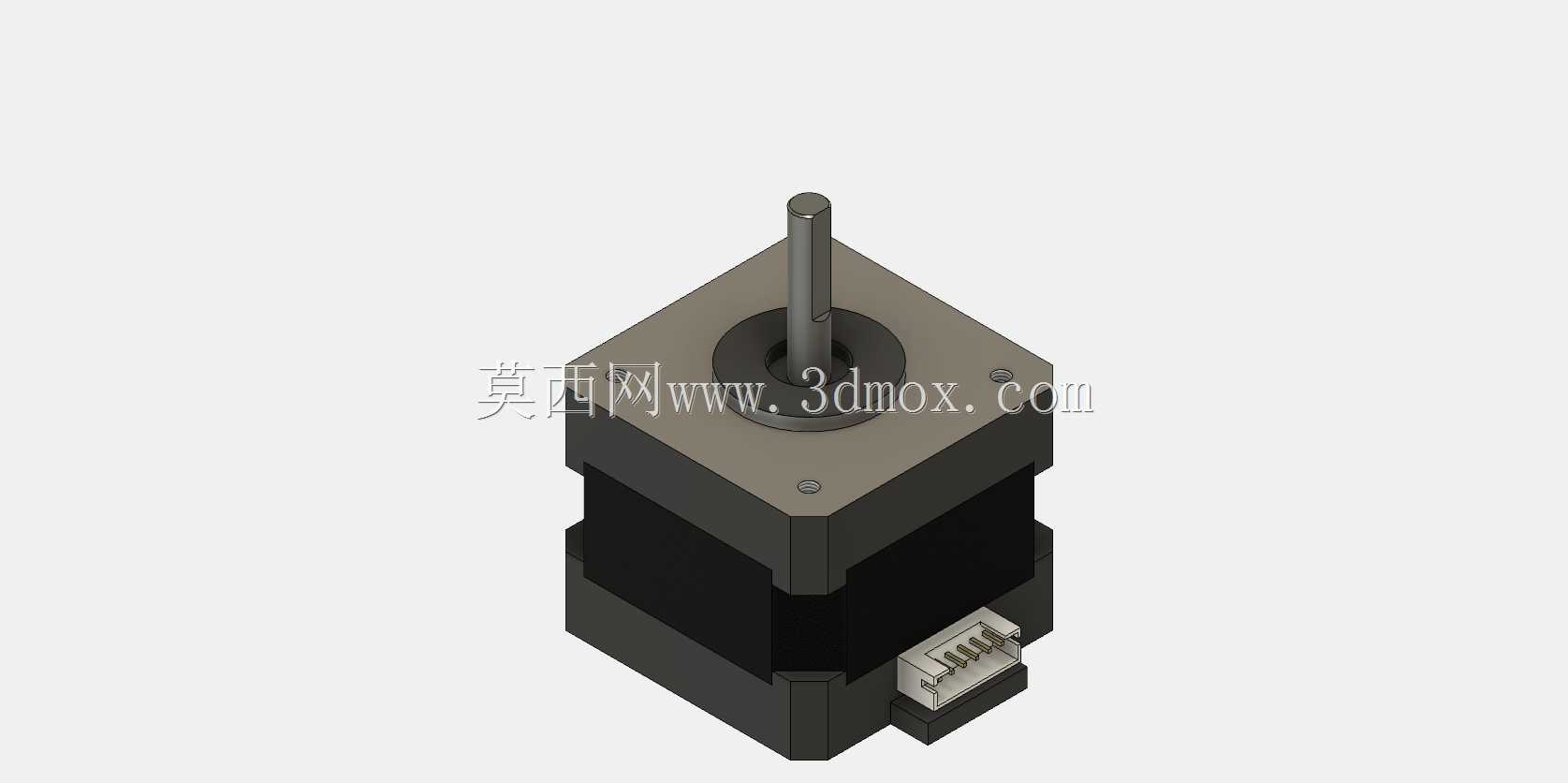

在桌面级自动化设备、小型数控雕刻机、3D打印运动模组、实验室精密位移平台这类对安装空间有差异化要求的场景里，42系列也就是Nema17规格的步进电机一直是应用占比最高的动力执行元件，这类场景往往不会统一电机的叠厚尺寸，不同负载、不同转速需求下，需要匹配不同机身高度的电机来平衡扭矩输出和安装空间占用。这款参数化设计的Nema17步进电机，覆盖28mm到60mm的常用机身高度规格，设计阶段就把不同叠厚对应的定子长度、端盖安装位、出线座位置做了关联驱动，调整高度参数时，所有配合特征会同步更新，不需要逐个修改草图特征，能大幅缩短不同规格设备选型阶段的建模核对时间。从安装边界来看，这款电机遵循Nema17标准的安装孔位规范，端面安装孔中心距为31mm，输出轴直径5mm，轴伸长度符合行业通用配套标准，不管是搭配同步轮、联轴器还是小型行星减速箱，都能直接匹配市面上的标准传动配件，不需要额外做转接件设计。机身侧面的接线座采用侧插式设计，预留的接插空间足够容纳常规的PH2.0规格接插件，在紧凑安装空间里不会因为接线插头突出导致和周边结构件干涉。设计过程中特意还原了量产电机的实际结构细节，端盖的固定螺丝沉头位、机身叠片的分层特征、输出轴的卡簧槽位置都和实物保持一致，在做设备整体装配干涉检查时，不会因为模型简化出现实际组装才发现的空间冲突问题。不同高度规格对应的输出扭矩特性也和量产产品的参数区间匹配，28mm叠厚的规格适合轻负载的小型送料机构、风门调节结构，40mm左右的中等叠厚规格适配大多数桌面级设备的运动轴驱动，60mm的高叠厚规格可以满足小型传送带、低转速大扭矩的点位驱动需求。做结构设计时可以直接调用这个参数化模型，根据自己设备的安装空间、负载需求快速调整到对应高度，直接导出到装配体里做布局验证，不用再反复找不同供应商的模型核对尺寸，也避免了不同来源模型基准不统一导致的装配错位问题。电机的外形倒角、表面细节都做了还原，做设备渲染展示的时候也能直接使用，不需要额外做外观优化。
