42系列两相混合式步进电机结构设计

这款步进电机的结构设计，是基于市面主流42机座步进电机的实际安装与使用需求优化而来，在做结构建模时首先考虑的是自动化设备里最常见的安装场景——不管是小型皮带滑台的动力端、点胶机的Z轴升降驱动、3D打印设备的进给传动，还是小型分拣机构的角度执行单元，这类小机座步进电机都是用量极大的通用执行元件，所以建模时优先对齐了行业通用的安装边界，避免出现模型导入装配后和现有安装位不匹配的问题。

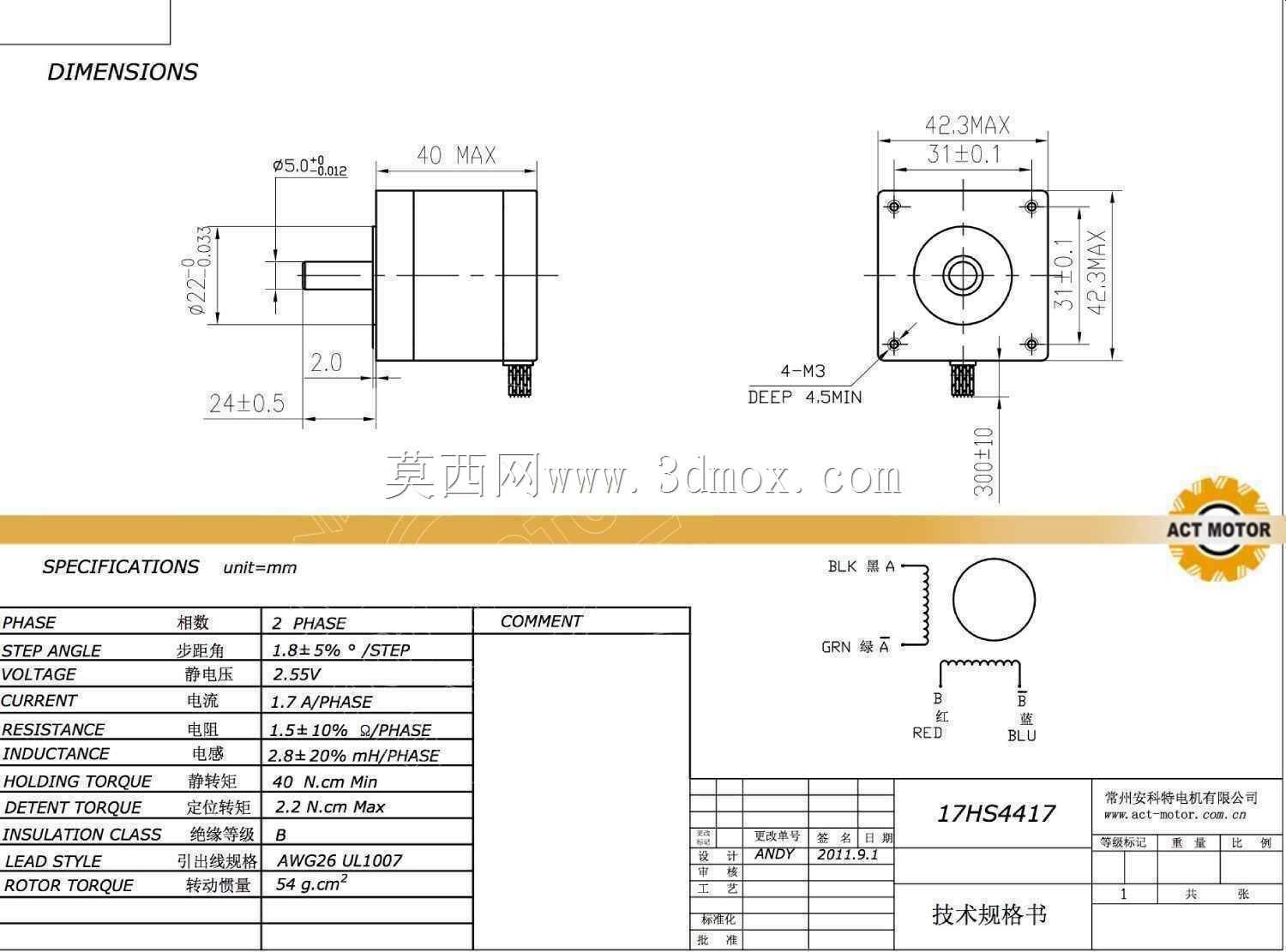

从安装尺寸来看，机座端面采用行业通用的方形切角设计，四个安装孔的孔位间距、孔径都匹配标准42步进电机的安装规范，输出轴的轴径、轴伸长度也符合通用连轴器、同步轮的适配尺寸，做设备装配时不需要额外调整安装孔位或者定制转接件，能直接替换同规格的量产电机完成装配干涉检查。机身的长度尺寸匹配1.7A电流规格的绕组堆叠长度，既保证了足够的输出扭矩，也不会因为机身过长占用过多的设备内部安装空间，在排布设备内部走线和结构件的时候，能给旁边的传感器、走线槽留出足够的安全间隙。

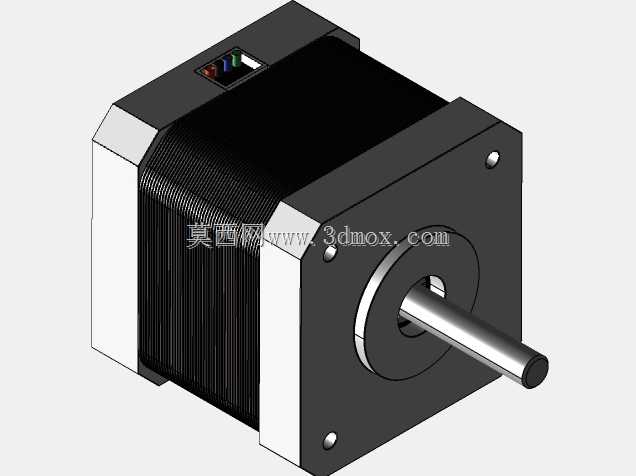

设计思路上没有做多余的异形结构，整个机壳采用拉伸铝壳的常规结构建模，端盖的止口配合尺寸、轴承位的安装公差都按照实际机加工的工艺要求做了预留，绕组部分的外形按照实际定子堆叠的尺寸做了简化还原，尾部的出线座位置也做了准确的建模，在做设备整体布线仿真的时候，可以准确判断出线方向是否会和周边结构件产生剐蹭。输出轴的D型切边结构也做了精准还原，装配同步轮或者联轴器的时候，能直观看到紧定螺丝的对应位置，避免装配时出现切边对位错误的问题。

从实际用途出发，这类步进电机主要用在开环控制的小型传动场景，不需要复杂的编码器反馈就能实现精准的角度控制，建模时还原的所有外部结构特征，都能满足结构工程师做设备总装时的干涉检查、安装位校验、运动仿真的需求，不会因为模型特征缺失导致装配时出现结构冲突。比如在做小型桌面自动化设备的布局时，把这个电机模型导入装配体后，可以直接模拟电机运转时尾部出线的弯折半径、输出轴连接同步轮后的传动包络范围，提前排查到结构设计里的安装干涉问题，减少实际打样组装时的改模次数。

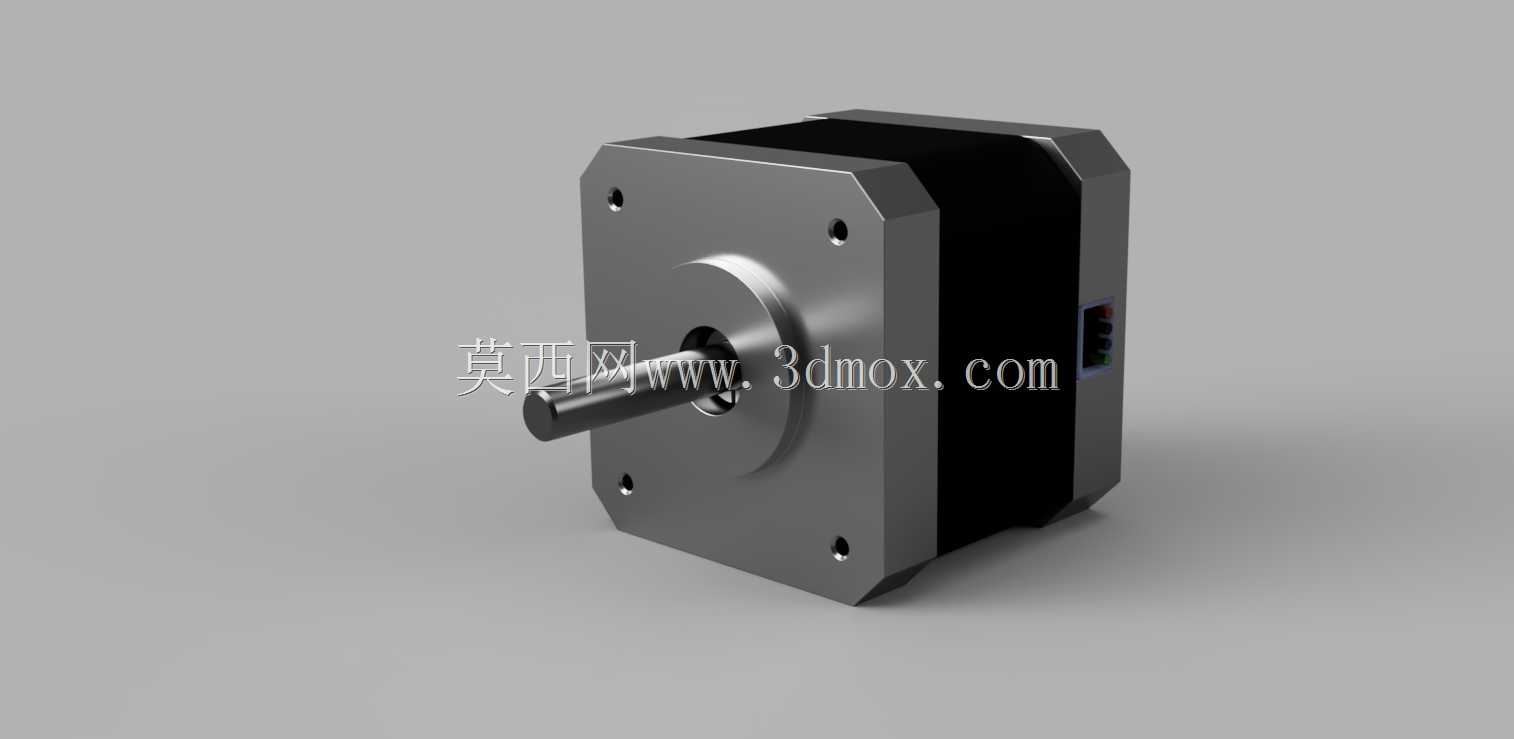

整个模型的外观细节也做了对应还原，机壳表面的质感、端盖的安装螺丝位、输出轴的金属质感都和实际量产电机保持一致，在做设备方案演示、三维渲染出图的时候，不需要额外调整材质就能直接使用，能提升方案展示的真实感。
