大扭矩带霍尔传感外转子无刷电机结构

这款带霍尔位置反馈的外转子无刷动力部件，最初的适配场景聚焦在个人电动短途代步的长板品类，实际选型过程中，不少做小型地面移动机器人、轻量化巡检AGV、桌面级回转转台的结构工程师也会将其纳入动力选型范围。外转子的结构形式天然具备低转速大扭矩的输出特性，不需要搭配大减速比的行星减速箱就能直接驱动负载，省去了减速箱带来的传动背隙、额外噪音与传动效率损耗，对于安装空间紧凑、对传动精度有基础要求的小型回转类设备十分友好。

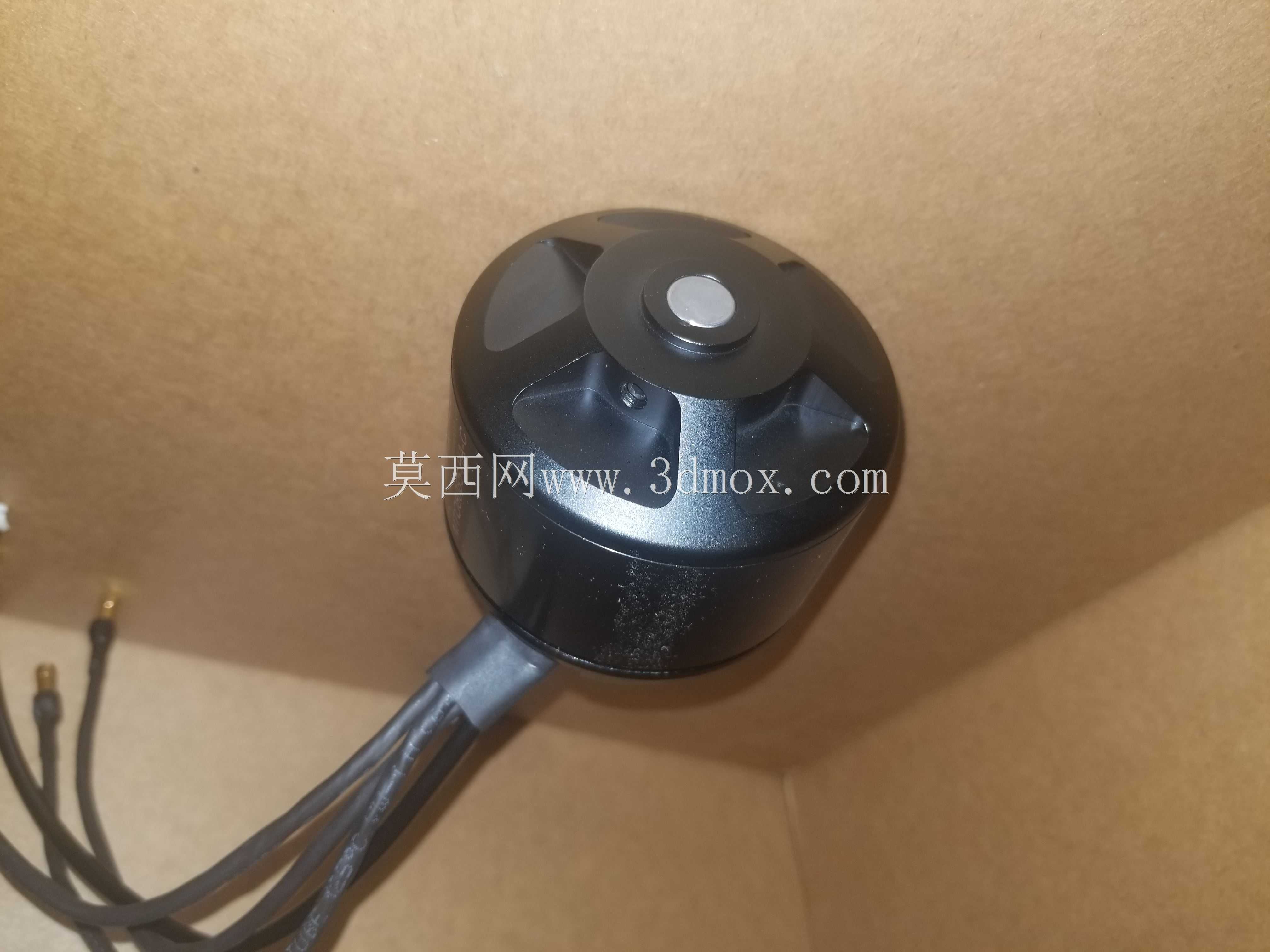

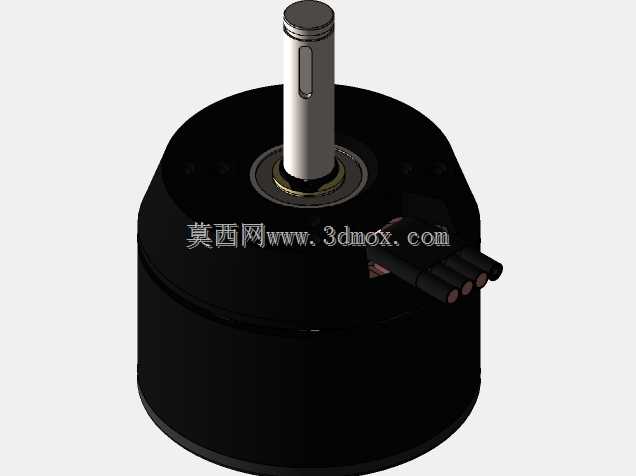

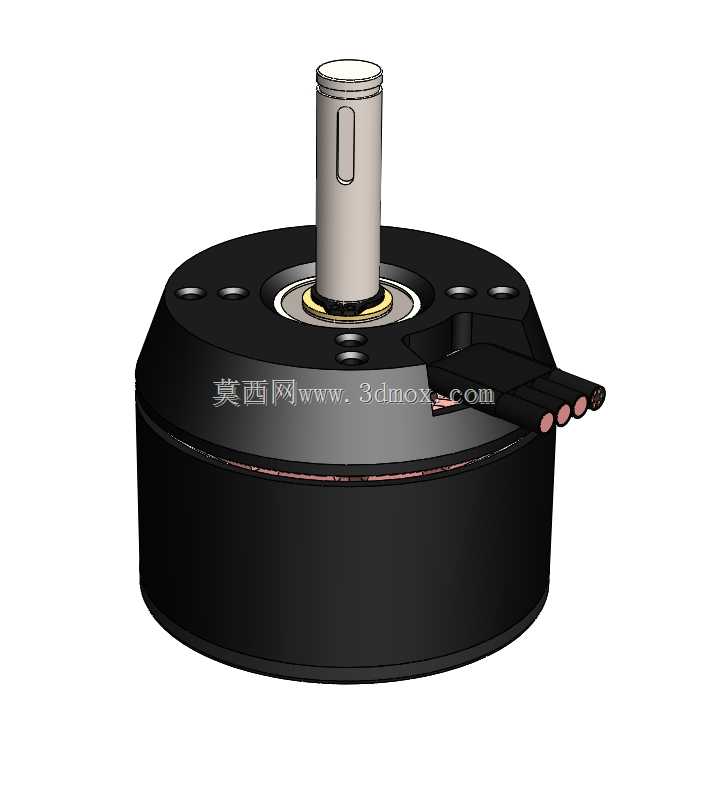

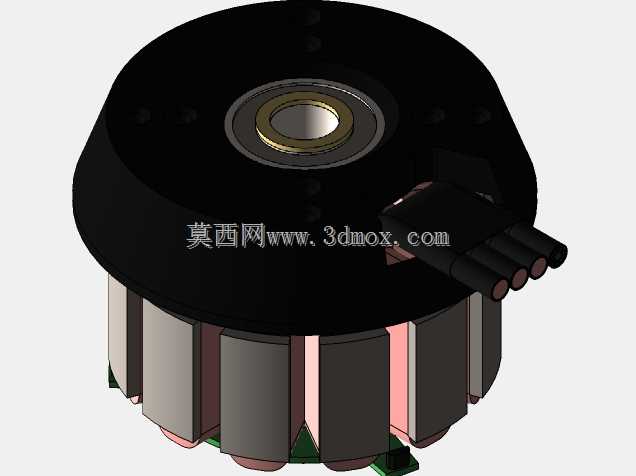

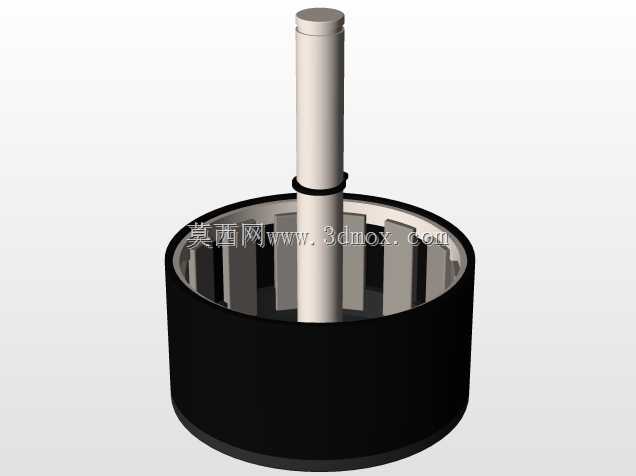

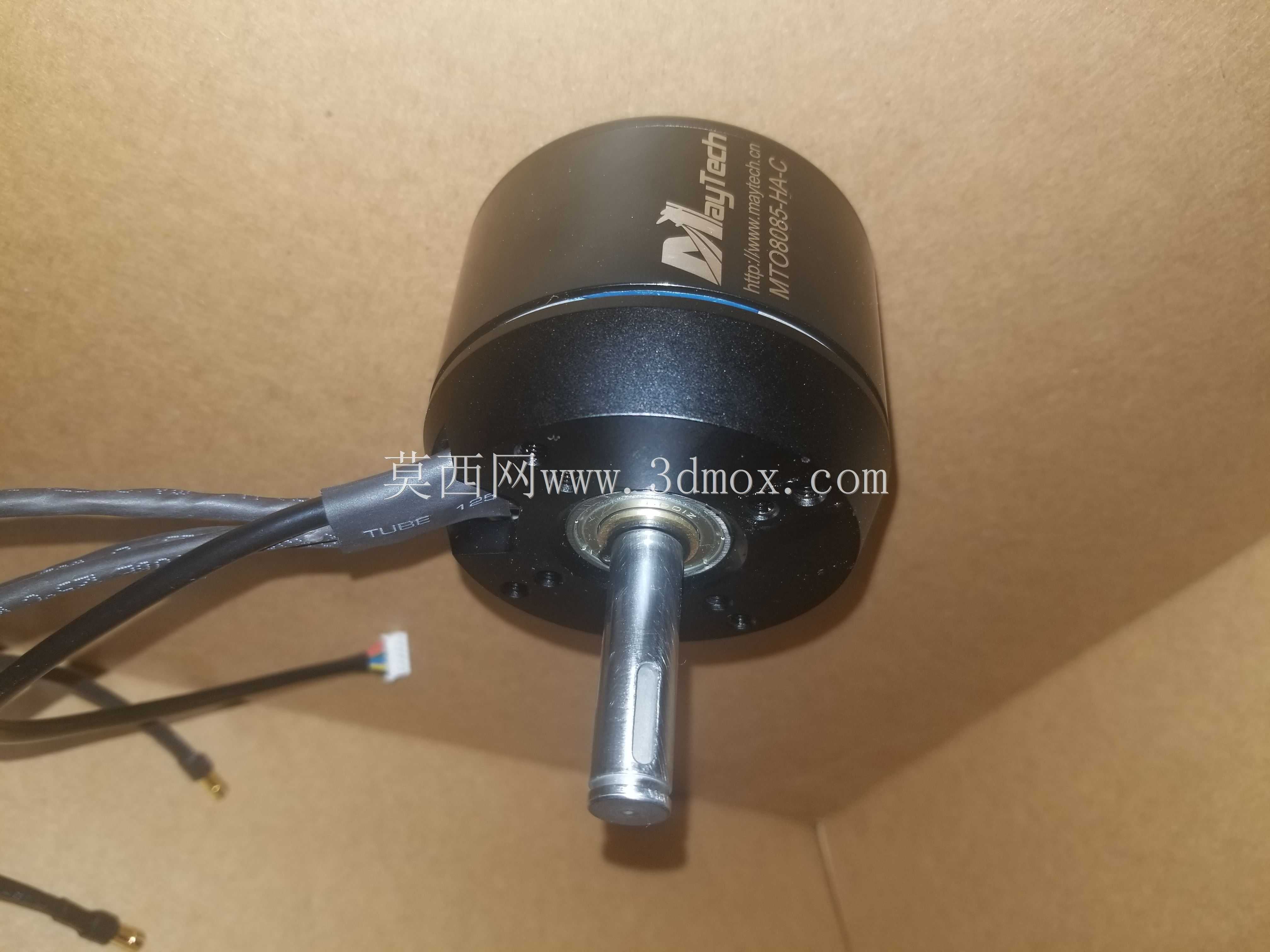

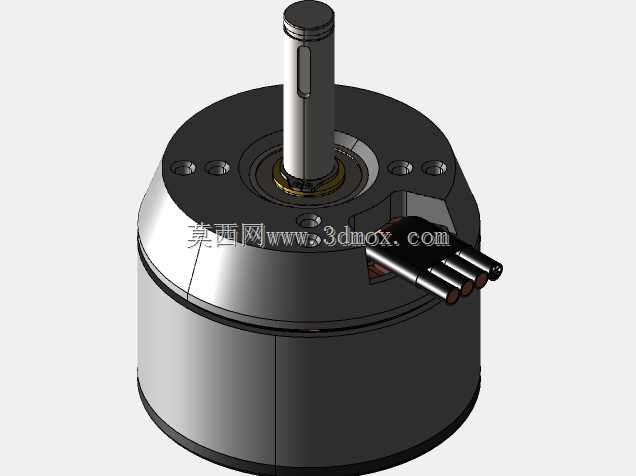

从结构设计逻辑来看，这款电机的定子绕组与霍尔传感板全部集成在固定的中心轴基座内，出线端从基座侧方的开槽处直接引出三相动力线与霍尔信号线，走线方向避开了输出轴的回转区域，不会出现运转过程中线缆被缠绕的问题。中心输出轴采用台阶式定位结构，轴身加工有平面定位槽，安装负载轮或者连接法兰时，可以通过顶丝直接抵在平面槽上完成周向固定，不需要额外加工键槽就能传递额定扭矩，降低了配套连接件的加工难度。转子外壳采用一体式拉伸的黑色金属壳体，端盖处预留了对称分布的安装沉孔，既可以通过端盖孔将电机固定在设备安装板上，也可以反过来利用中心轴的螺纹段完成倒装固定，两种安装方式都能保证转子回转时的同轴度公差控制在合理范围内。

做安装边界校核时需要注意，电机主体的圆柱外径是安装避让的核心尺寸，所有周边结构件都要和转子外圆保留足够的安全间隙，避免转子高速运转时和周边结构发生刮蹭；侧方出线端的线缆需要预留至少15mm的弯曲半径，不能硬折线缆根部，避免内部线芯断裂影响信号与动力传输。电机内部的霍尔传感器直接对应定子绕组的换相位置，相比无传感的无刷电机，它可以在零转速下输出最大启动扭矩，不会出现低速启动抖动、爬坡无力的问题，不管是电动长板的载人起步，还是小型移动机器人的带载启动，都能保证动力输出平顺。转子外壳和中心轴之间采用密封轴承支撑，日常户外使用时可以阻挡大部分灰尘与溅水，不需要额外做密封防护结构，能简化配套设备的整体设计流程。
