小型有刷直流驱动电机结构设计

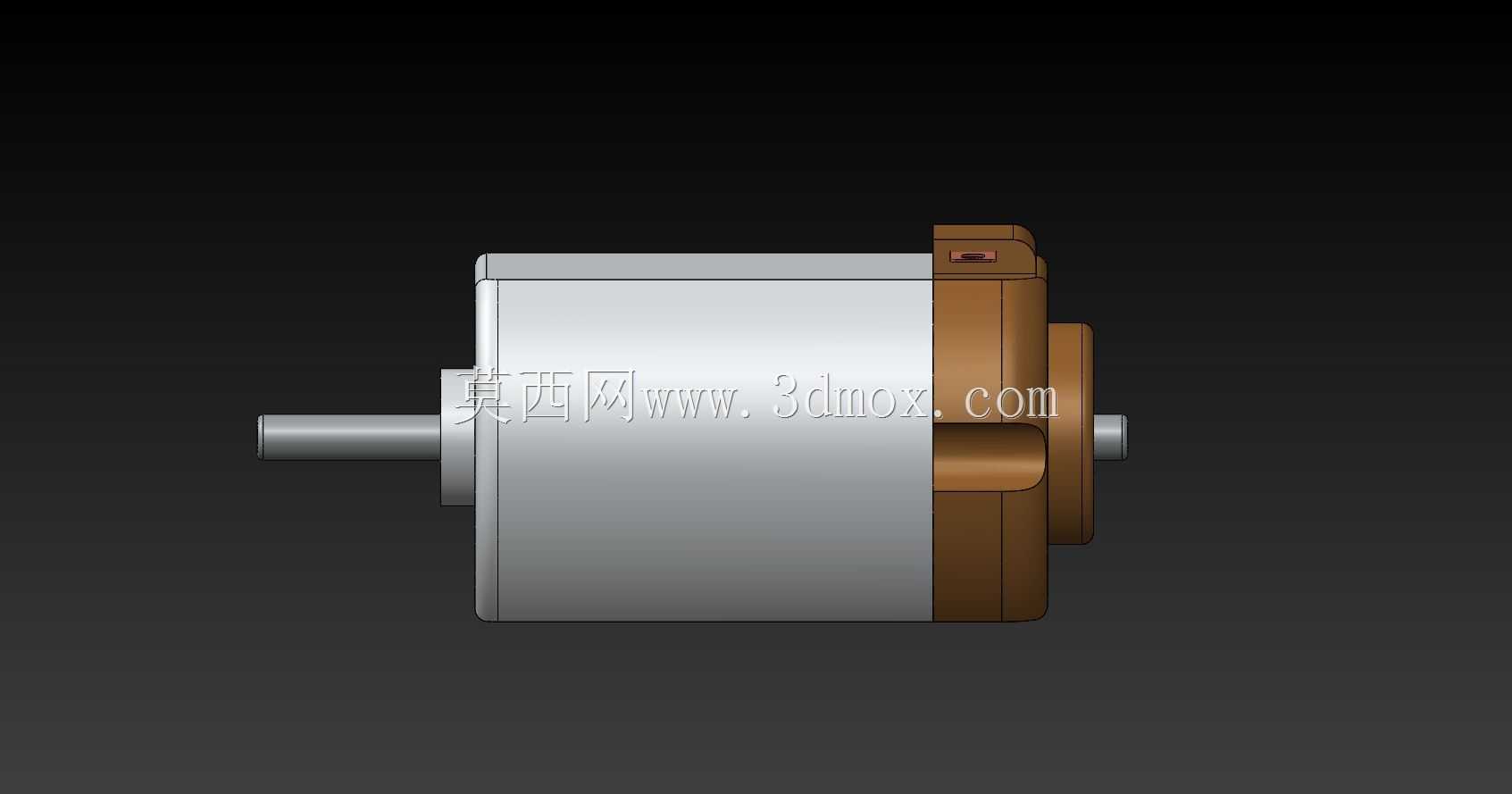

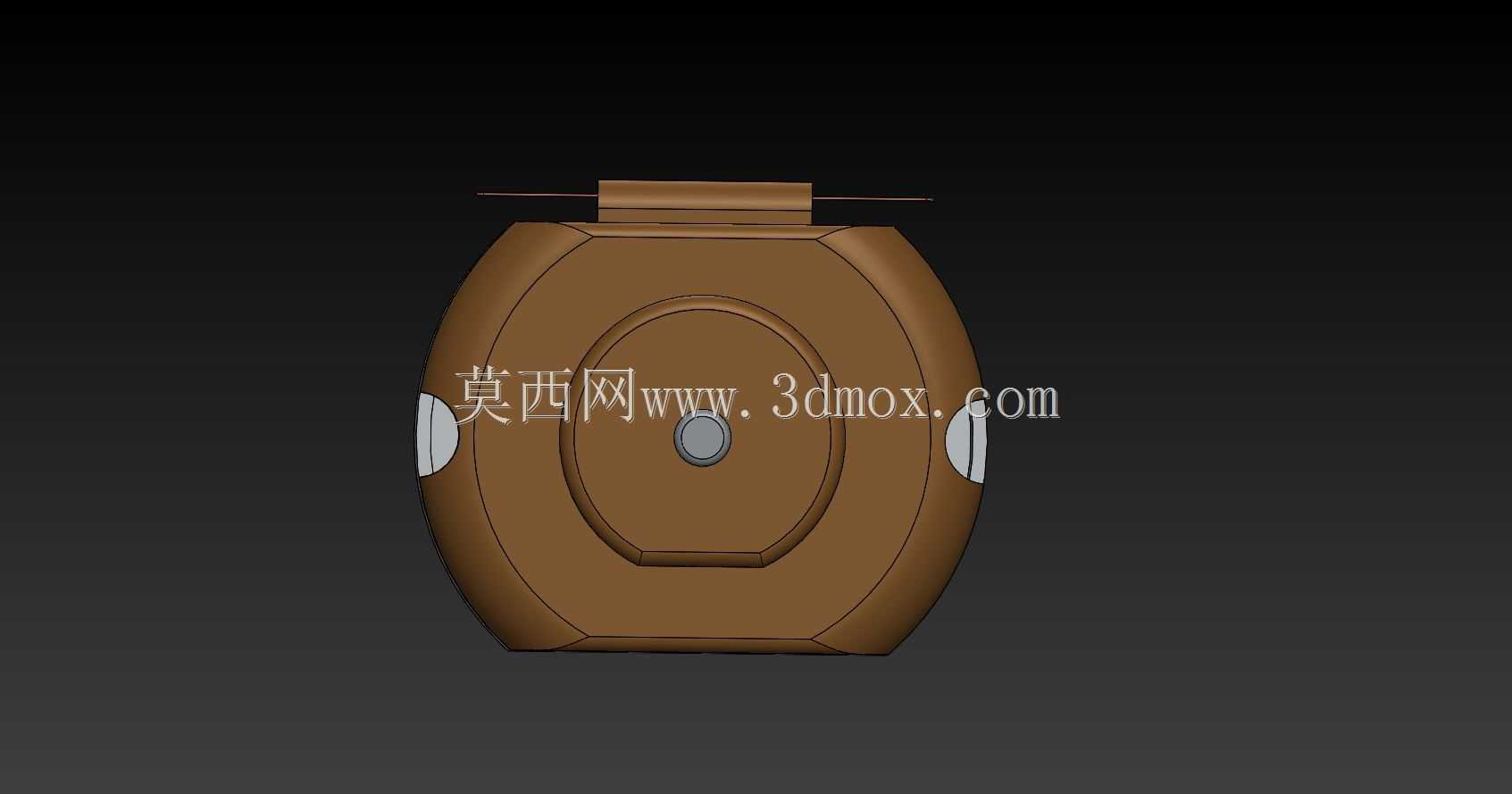

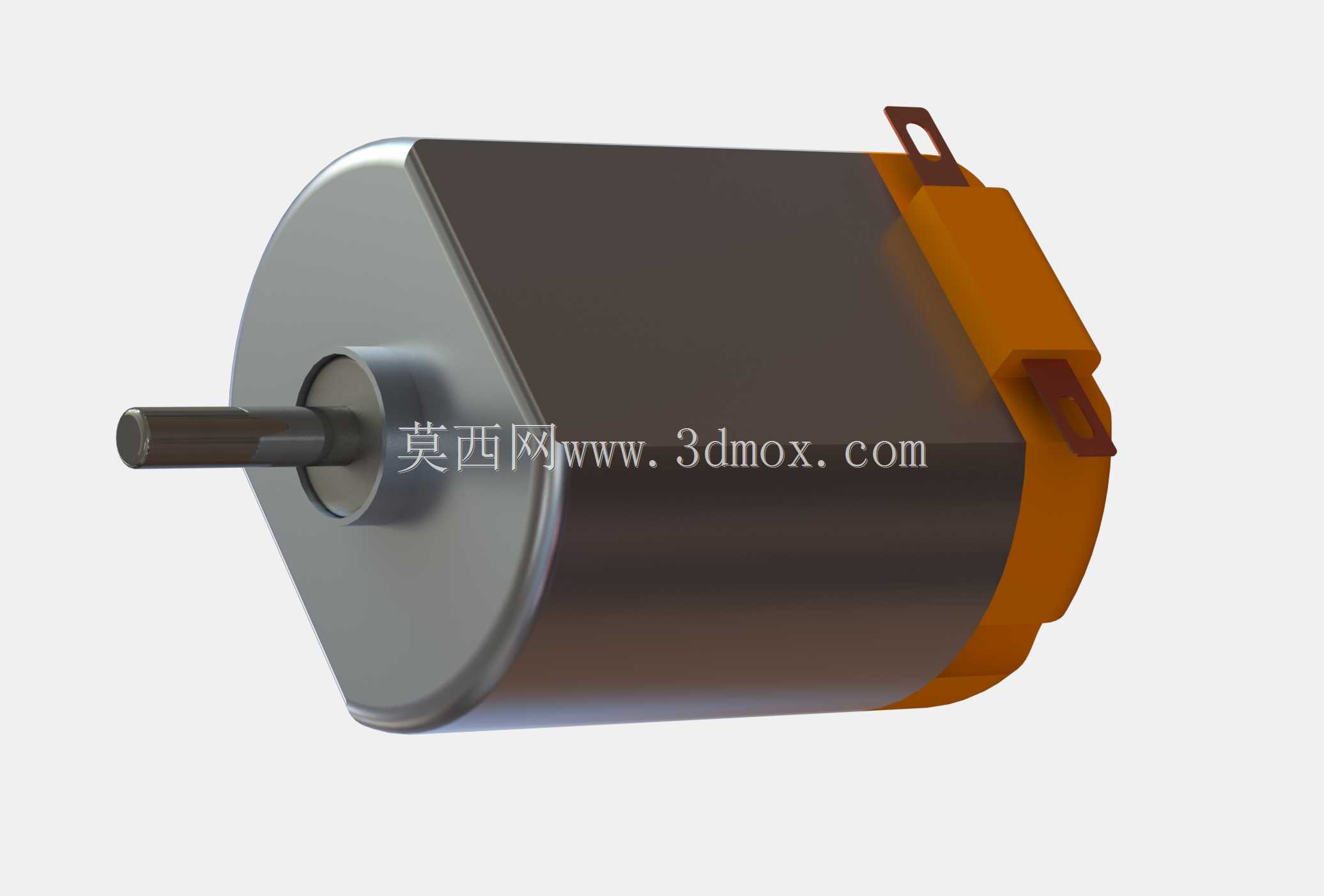

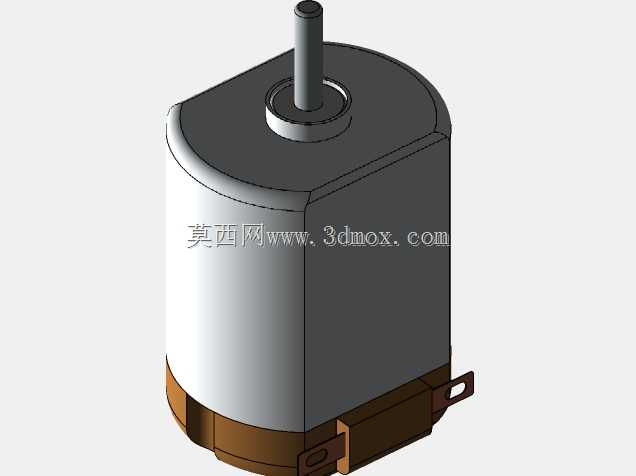

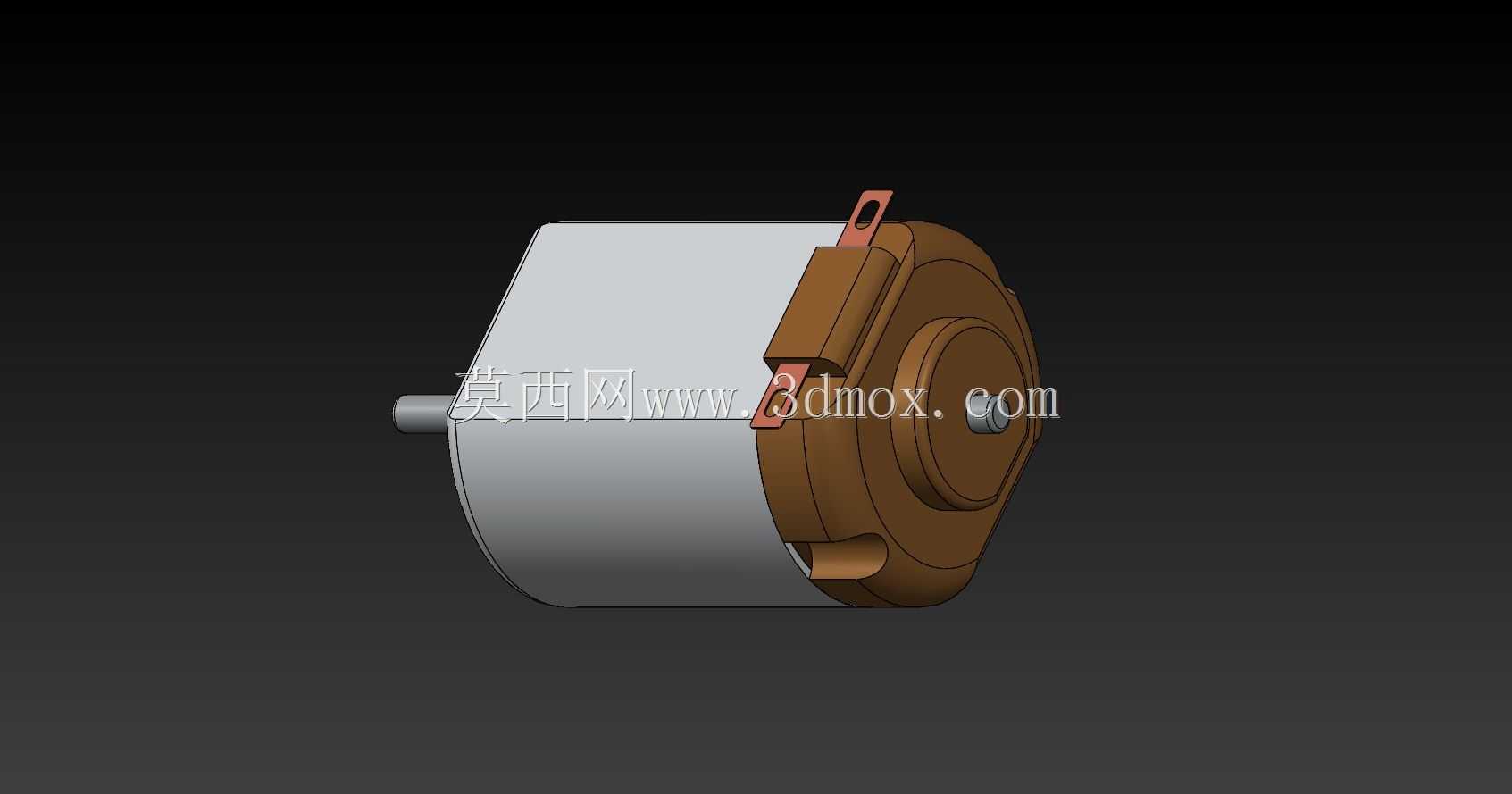

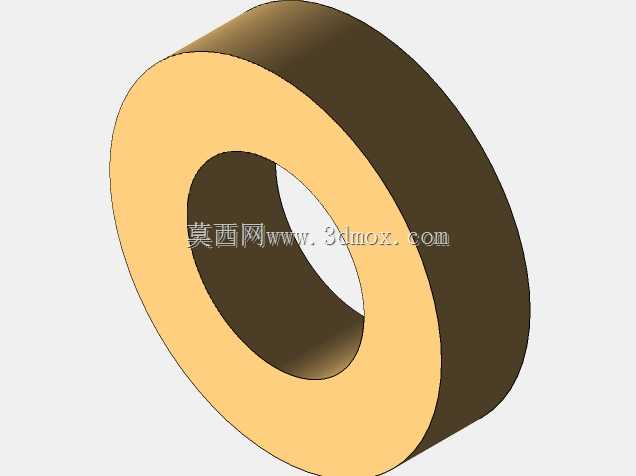

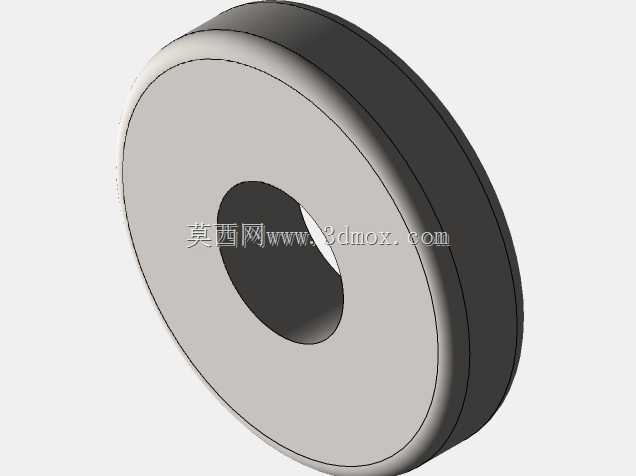

这类小型直流电机常被用于消费级遥控模型、小型桌面自动化执行机构、低功率传动模组中作为核心动力输出单元，在选型阶段需要优先匹配安装空间与输出扭矩参数，避免出现动力冗余或者安装干涉的问题。从结构设计来看，该电机采用切边式圆柱金属壳体，区别于常规正圆形直流电机的结构，切边平面可以在安装时提供定位基准，配合壳体端部的两个带安装孔的固定端子，能够直接通过螺丝锁紧在安装基座上，不需要额外设计定制电机抱箍，能大幅简化配套安装结构的设计工作量。电机的输出轴为单出轴光轴结构，轴径适配常规小型传动齿轮、同步带轮的安装孔径，轴伸长度经过优化，既可以保证传动件安装后的轴向定位空间，也不会因为轴伸过长导致运行时出现径向跳动超标的问题。壳体尾部的端盖与主体采用卷边压合工艺装配，保证内部定子、转子、换向器结构的同轴度，端盖一侧预留的接线端子区域做了凸起的绝缘防护结构，避免接线后导线焊点与金属壳体接触造成短路。在实际建模过程中，需要重点还原壳体的切边角度、安装端子的孔位中心距、输出轴的轴心高度这几个关键安装尺寸，这些参数直接决定了该电机模型能否直接导入装配体中做干涉检查，很多新手建模时容易忽略安装端子的凸台高度，导致装配时出现电机与安装板之间存在虚位的问题。这类电机的运行转速区间适配3-12V的常规直流供电场景，在做传动系统匹配时，可以搭配不同减速比的齿轮组实现输出扭矩与转速的调整，建模时还原的外部结构细节完全可以满足结构设计阶段的装配校验需求，不需要拆解电机还原内部绕组等细节，毕竟在整机设计中，电机作为外购标准件，只需要保证外部安装接口的尺寸精度即可。另外壳体表面的金属质感、端部绝缘固定座的橙色塑料结构都做了等比例还原，在做装配体渲染展示时也能呈现更真实的效果，方便做方案演示时直观呈现动力单元的布局位置。
