精密螺杆式机用老虎钳三维结构设计

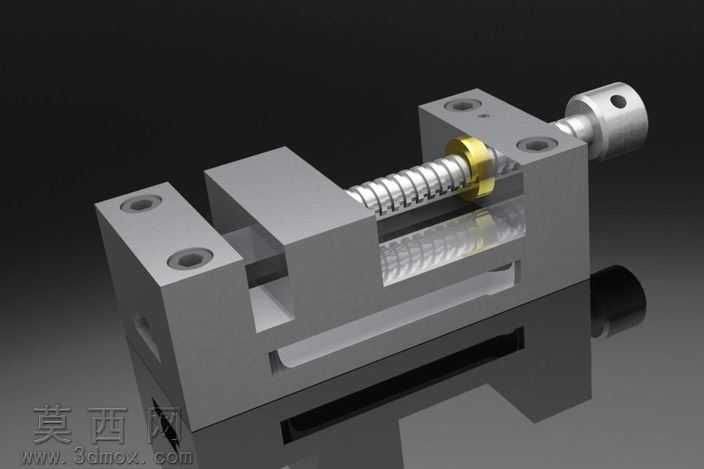

本作品为精密螺杆式机用老虎钳的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺的实际尺寸规范，对虎钳的固定钳身、活动钳身、传动螺杆、夹紧螺母、导向滑轨、安装孔位等所有结构进行1:1等比例还原，无结构缺漏与尺寸失真。建模阶段优先采用草图驱动特征的方式构建基础实体，对钳身的安装定位孔、螺杆的传动螺纹、活动钳身的导向滑槽等关键结构，通过拉伸、切除、螺旋线扫描、阵列等特征命令完成精准构建，所有配合面均预留符合机械装配要求的公差间隙，保证后续虚拟装配时无干涉问题。材质与渲染阶段，针对虎钳不同部件的实际加工材质进行区分设置：固定钳身与活动钳身采用调质45号钢材质，渲染时赋予亚光银灰色金属质感，还原磨铣加工后的金属表面肌理，表面添加细微的切削纹理提升真实感；传动螺杆采用表面淬火处理的合金钢材质，渲染时突出螺纹牙型的高光质感，体现其高硬度耐磨的特性；螺杆端部的铜制螺母采用黄铜材质，赋予暖金色金属质感，与钢质部件形成明确的材质区分；整体场景采用影棚级三点布光，搭配深色反光地面，通过光线反射突出虎钳各部件的结构轮廓与装配关系，清晰展现内部螺杆传动的结构细节。结构设计上，该虎钳采用经典的螺杆直推式夹紧结构，固定钳身设置有四个沉头安装孔，可直接固定在机床工作台面；活动钳身通过底部的梯形导向滑轨与固定钳身配合，保证夹紧过程中运动平稳无偏移；传动螺杆与固定钳身端部通过轴肩实现轴向定位，旋转螺杆即可带动活动钳身沿滑轨做直线往复运动，实现工件的夹紧与松开，钳口位置预留有可更换钳口板的安装槽，可根据加工需求更换不同纹理的钳口板，适配不同材质工件的夹紧需求。设计思路围绕机床加工场景的实用需求展开，在保证整体结构强度的前提下优化了钳身的壁厚设计，既避免了材料冗余导致的整体重量过大，又保证了夹紧作业时钳身不会发生形变影响加工精度，所有边角位置均设置有工艺倒角，既符合实际加工的去毛刺工艺要求，也避免了应力集中问题，提升虎钳的整体使用寿命。
