塑料材质机器人夹持测试用盘状工件

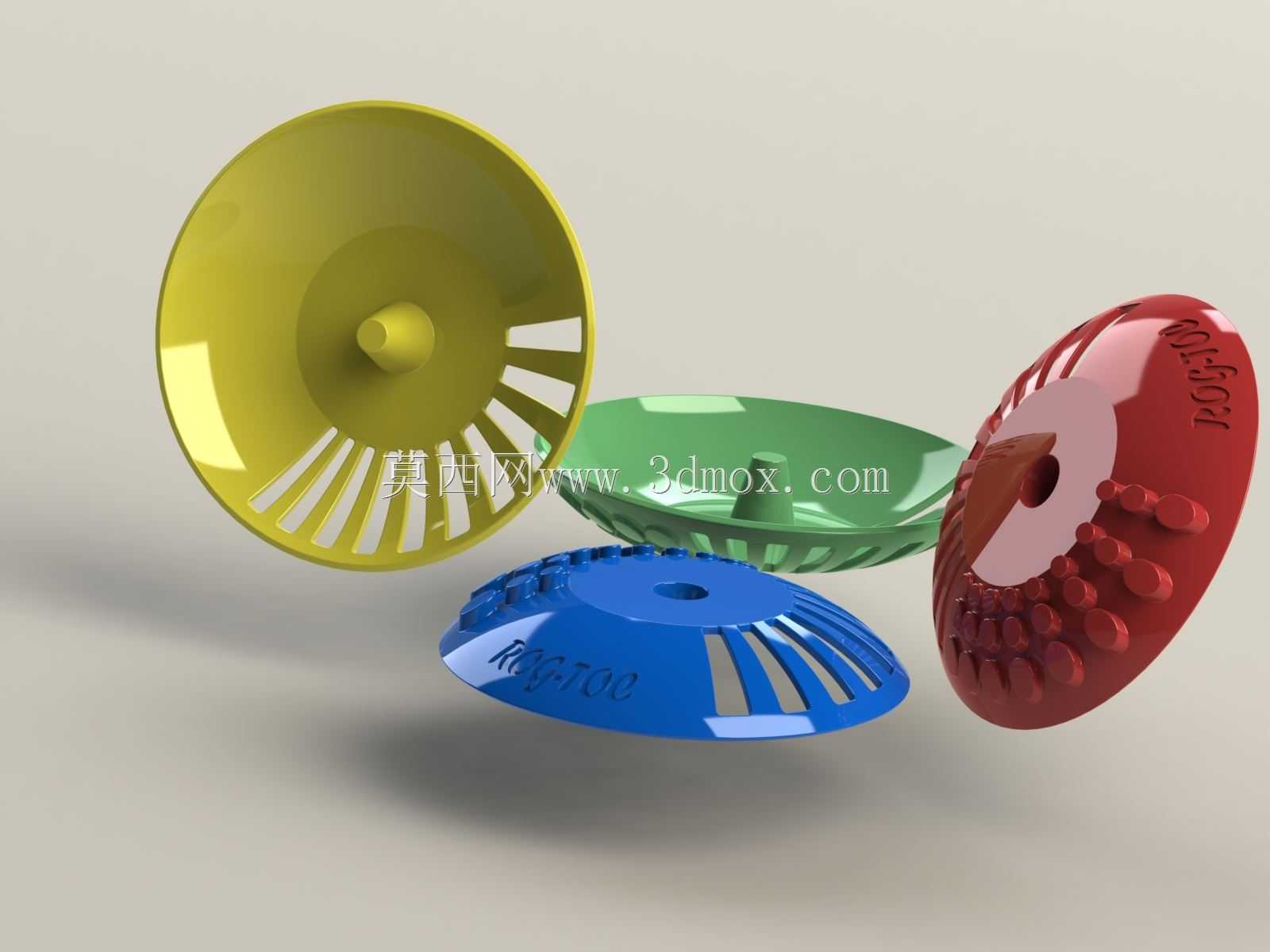

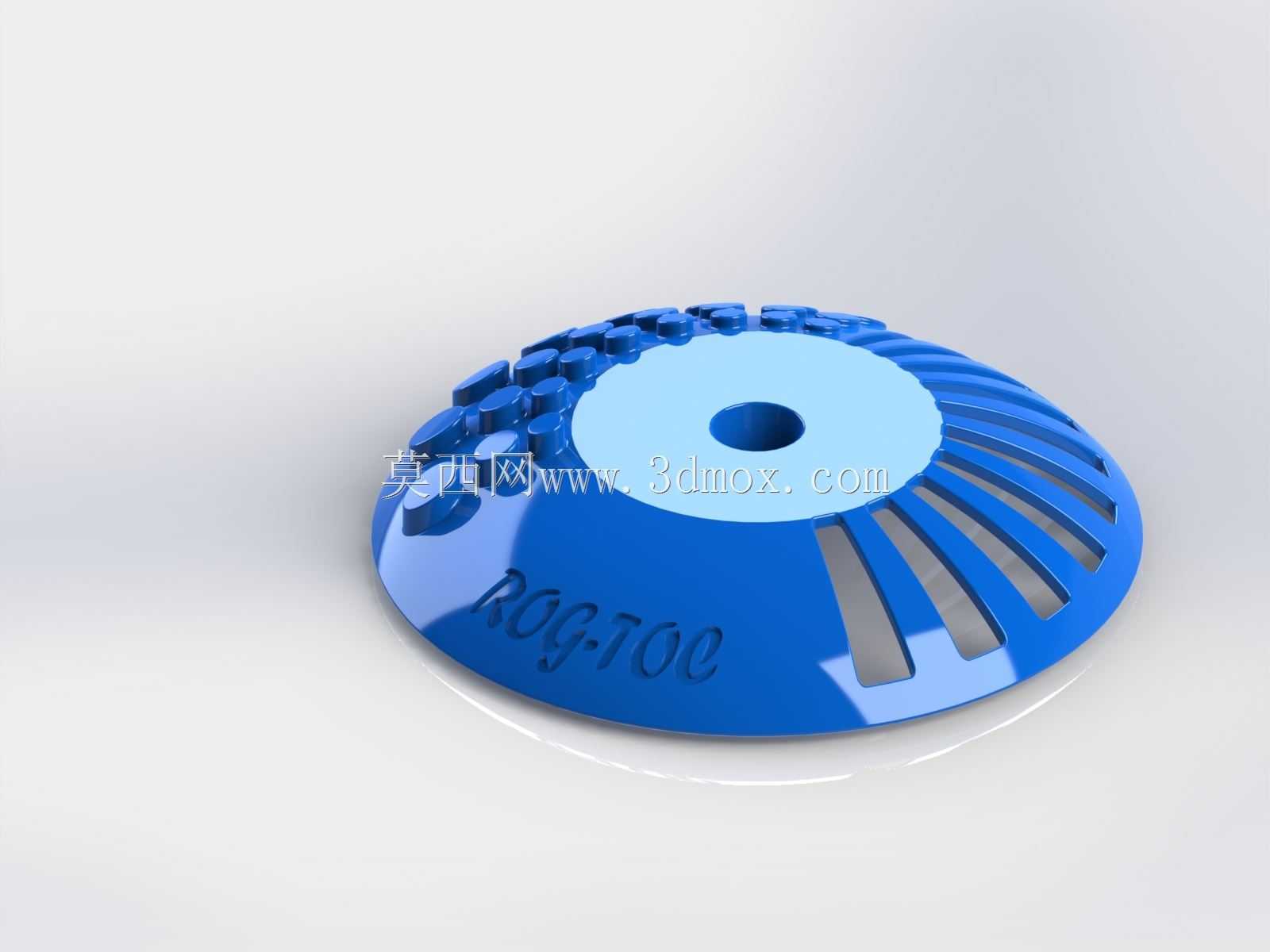

这类盘状塑料工件主要应用于工业机器人夹持器的性能验证测试场景，在自动化产线调试阶段，可作为标准化测试对象完成夹持力标定、夹持定位精度校验、重复抓取可靠性验证等多项测试环节，避免直接使用量产工件造成不必要的物料损耗。工件整体采用圆盘式构型，中心设置有同轴定位凸台与安装孔，可适配不同规格的气动、电动夹持器末端卡爪，盘面根据测试需求设计了不同的结构特征：黄色款盘面开设径向通槽，用于测试卡爪嵌入槽位时的定位容错能力；绿色款为光滑弧面构型，用于验证光滑曲面工件的夹持防滑性能；红色款外沿设置密集凸起颗粒，用于测试大摩擦力接触面下的夹持力阈值；蓝色款盘面同时开设通槽与刻印标识区，可兼顾多工况复合测试需求。设计阶段充分考虑了低成本制造需求，整体壁厚均匀控制在1.5mm-2.5mm区间，既满足注塑成型时的熔体流动填充要求，避免出现缩痕、缺料等成型缺陷，也适配FDM、光固化等主流3D打印工艺的成型精度要求，无需额外添加支撑结构即可完成打印，单件制造成本可控制在极低水平。工件的安装边界以中心孔为定位基准，中心孔直径适配通用M6规格的紧固件，可直接固定在测试台架的定位轴上，也可通过卡爪直接夹持外沿完成装夹，整体外圆直径统一为120mm，盘面高度35mm，重量控制在20g以内，不会对夹持器的负载测试造成额外干扰。不同于磁性夹持器适配的导磁工件，该系列工件采用非磁性塑料材质，专门针对机械式夹持器的测试场景设计，排除了磁力吸附对测试结果的干扰，能够真实反馈卡爪与工件接触面的力学性能。在实际测试应用中，可根据不同的测试项目快速更换对应构型的工件，无需重新调整台架定位参数，大幅提升夹持器调试环节的工作效率，同时塑料材质本身具备一定的弹性变形能力，测试过程中不会对卡爪接触面造成硬性划伤，可有效延长测试工装的使用寿命。
