9毫米口径K型折流板抑制器结构设计

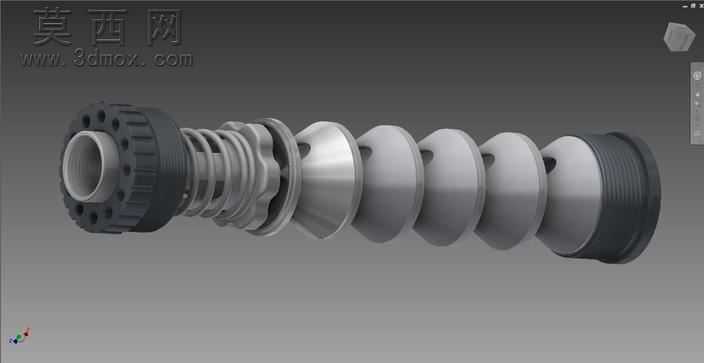

本作品为适配9毫米口径枪械的K-折流板抑制器三维结构设计，建模过程严格遵循轻武器配件的工程设计逻辑，采用参数化建模方式完成全零件的可编辑结构搭建，所有尺寸均匹配真实枪械配件的装配公差要求，可直接用于结构验证与加工参考。建模阶段首先完成核心装配基准的搭建，以抑制器的同轴度为核心约束，依次构建管帽、K挡板、折流板、尼尔森装置、活塞等核心零件，每个零件的特征构建均兼顾加工可行性：管帽与主体外壳采用钛9级材质对应的外观特征，表面做防滑滚花与螺纹接口设计，螺纹规格严格采用5/8-24标准，保证与常见9毫米口径枪械枪口的适配性；K挡板采用不锈钢304L对应的实体特征，折流板采用6061T6铝合金的轻量化结构设计，在保证气体导流效果的前提下尽可能降低零件重量；尼尔森助推器部分采用不锈钢316L材质特征，内部做旋转零碰撞的间隙设计，保证自动循环动作的顺畅性。渲染阶段针对不同零件的材质特性做了区分处理：钛合金零件做哑光金属磨砂质感，边缘保留轻微倒角高光体现加工精度；不锈钢零件做细腻的拉丝金属效果，还原金属配件的真实质感；铝合金折流板做阳极氧化后的深灰哑光质感，不同零件的材质区分清晰，爆炸视图下可直观分辨每个组件的位置与形态。结构设计上采用多腔室折流导流原理，通过多层倾斜折流板逐步改变火药燃气的流向，降低燃气喷出的速度与压力，同时搭配K型挡板的挡流结构，进一步削弱燃气的轴向冲击力，内部腔室的容积、折流板的倾斜角度均经过结构合理性验证，既保证抑制效果，也避免过多增加枪械前端重量。整体模型采用爆炸视图呈现，完整展示了抑制器从前端管帽到尾部连接座的全部装配关系，每个零件的配合间隙、螺纹连接结构、定位特征都清晰可见，可用于轻武器配件的结构学习、原理演示以及改装方案的验证参考，模型的所有特征均做了参数化约束，可根据不同口径的适配需求快速调整尺寸参数，完成同类型不同规格抑制器的衍生设计。
