可倾角调节式太阳跟踪光伏承载支架

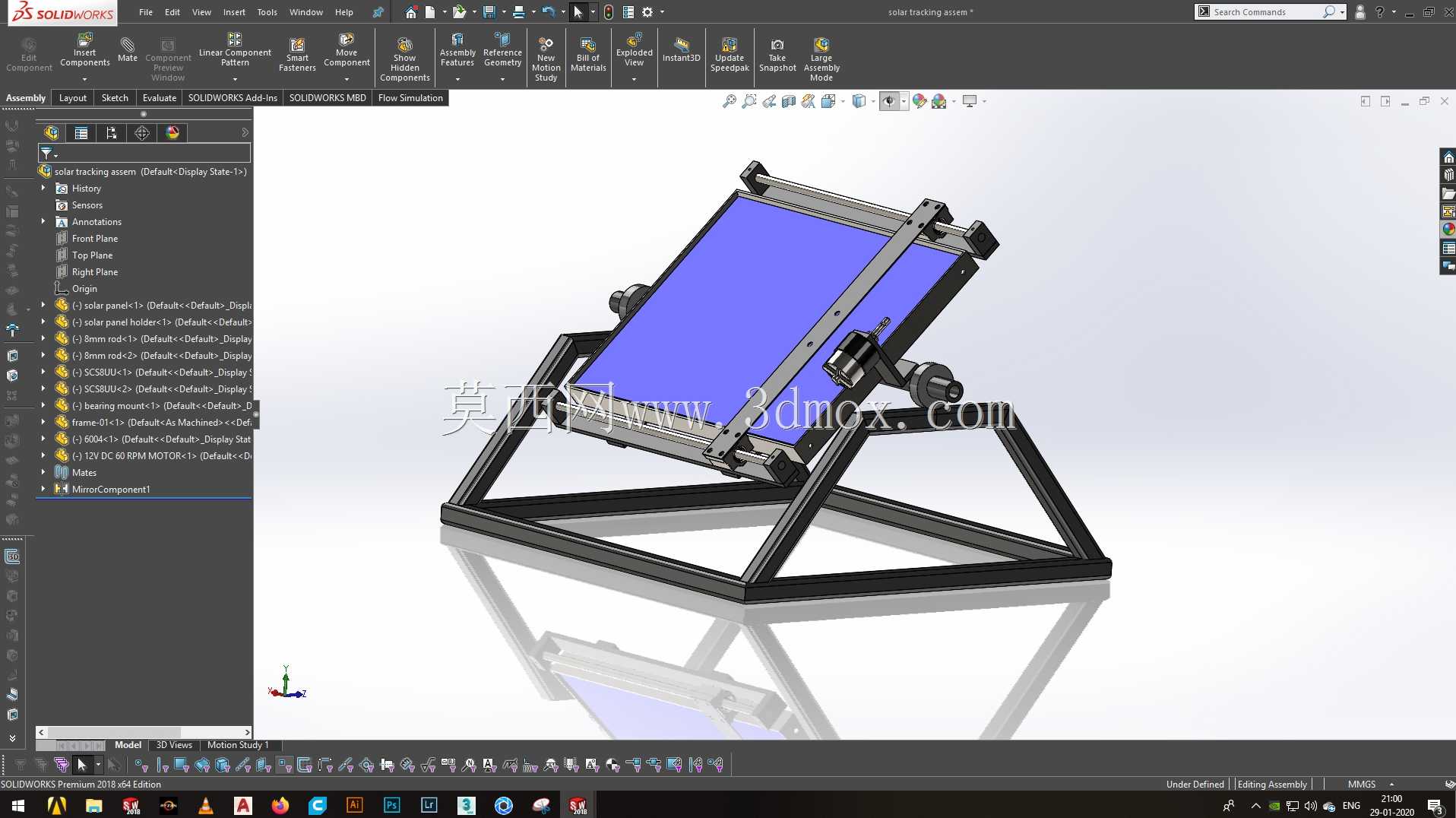

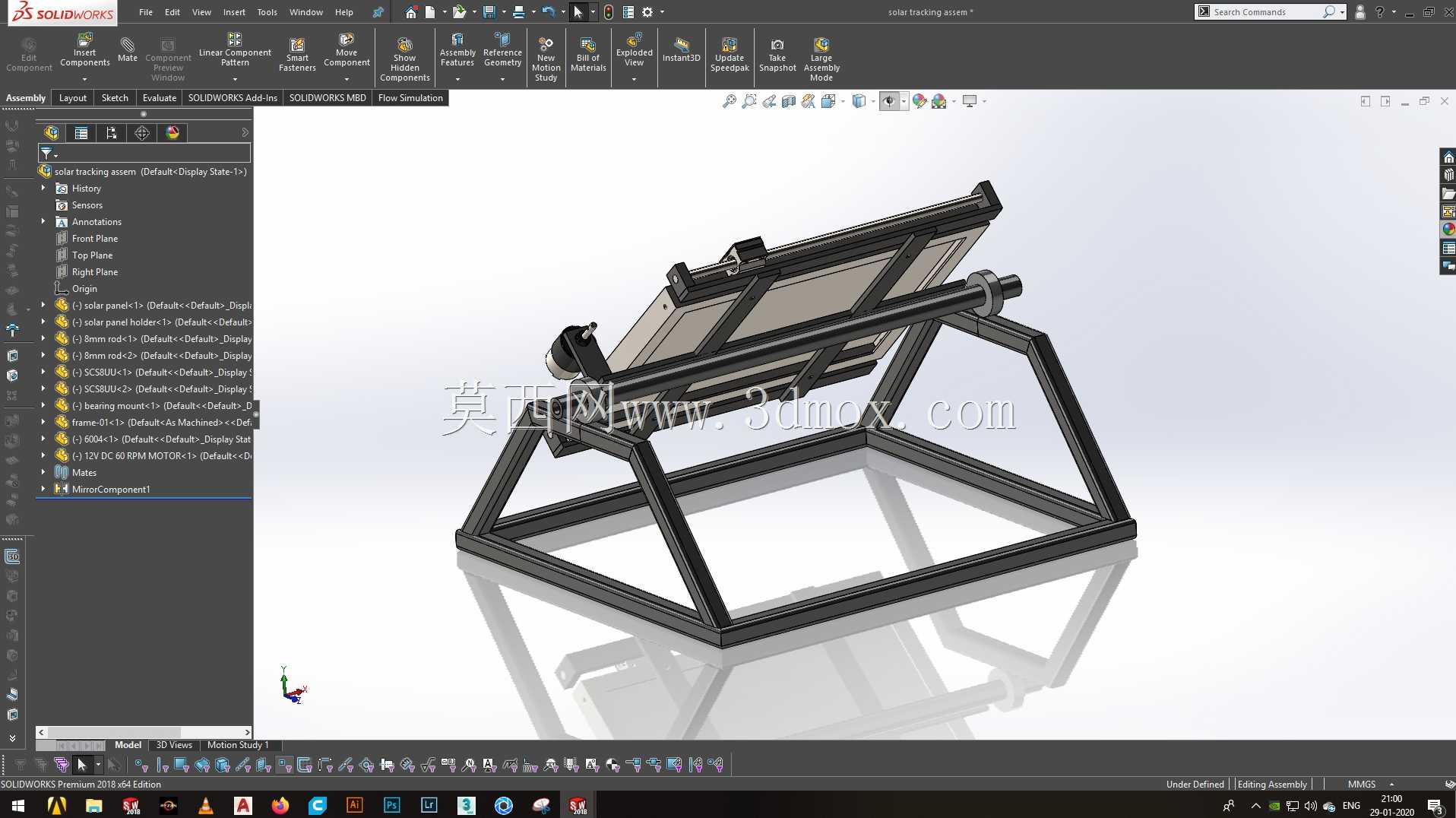

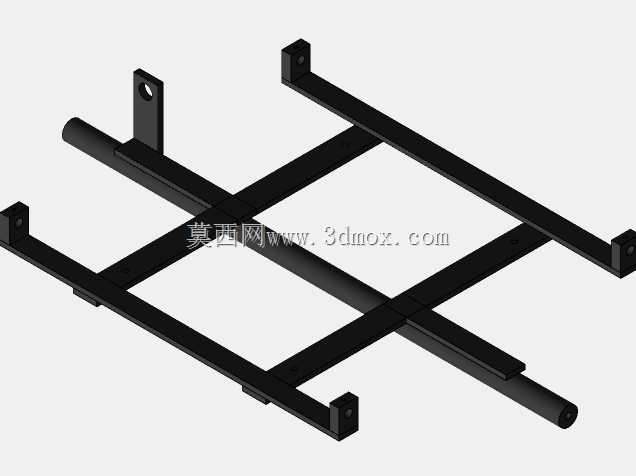

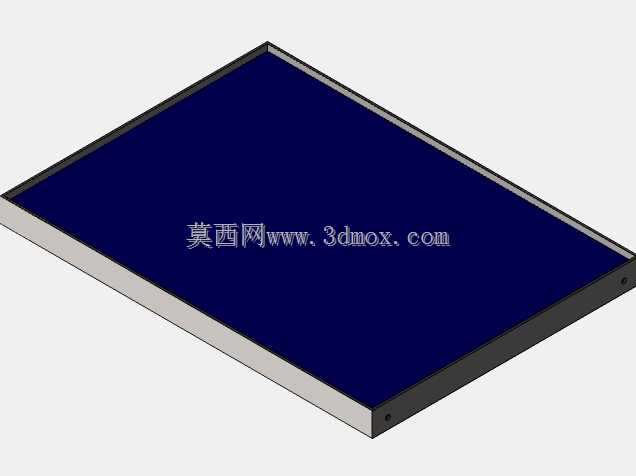

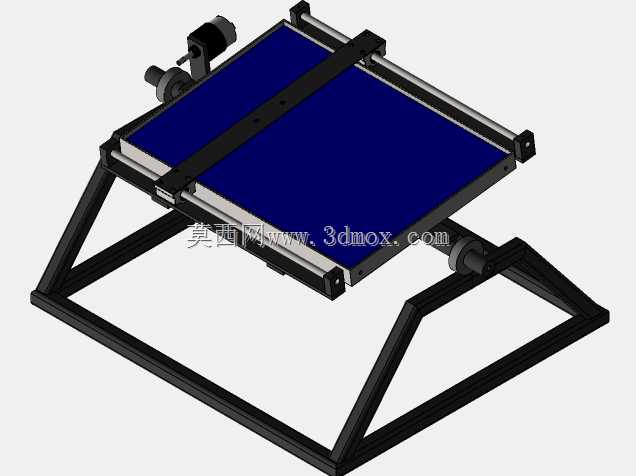

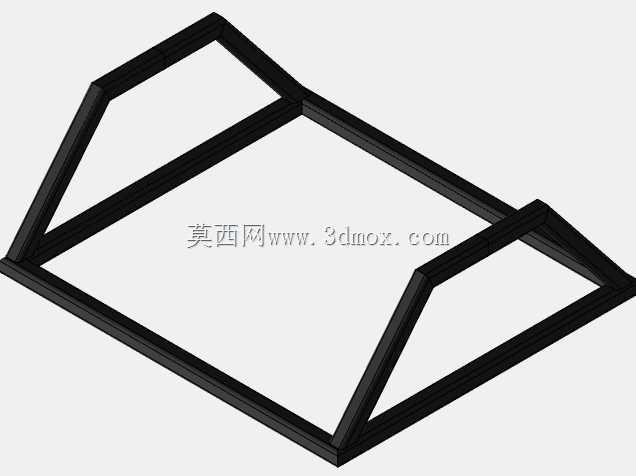

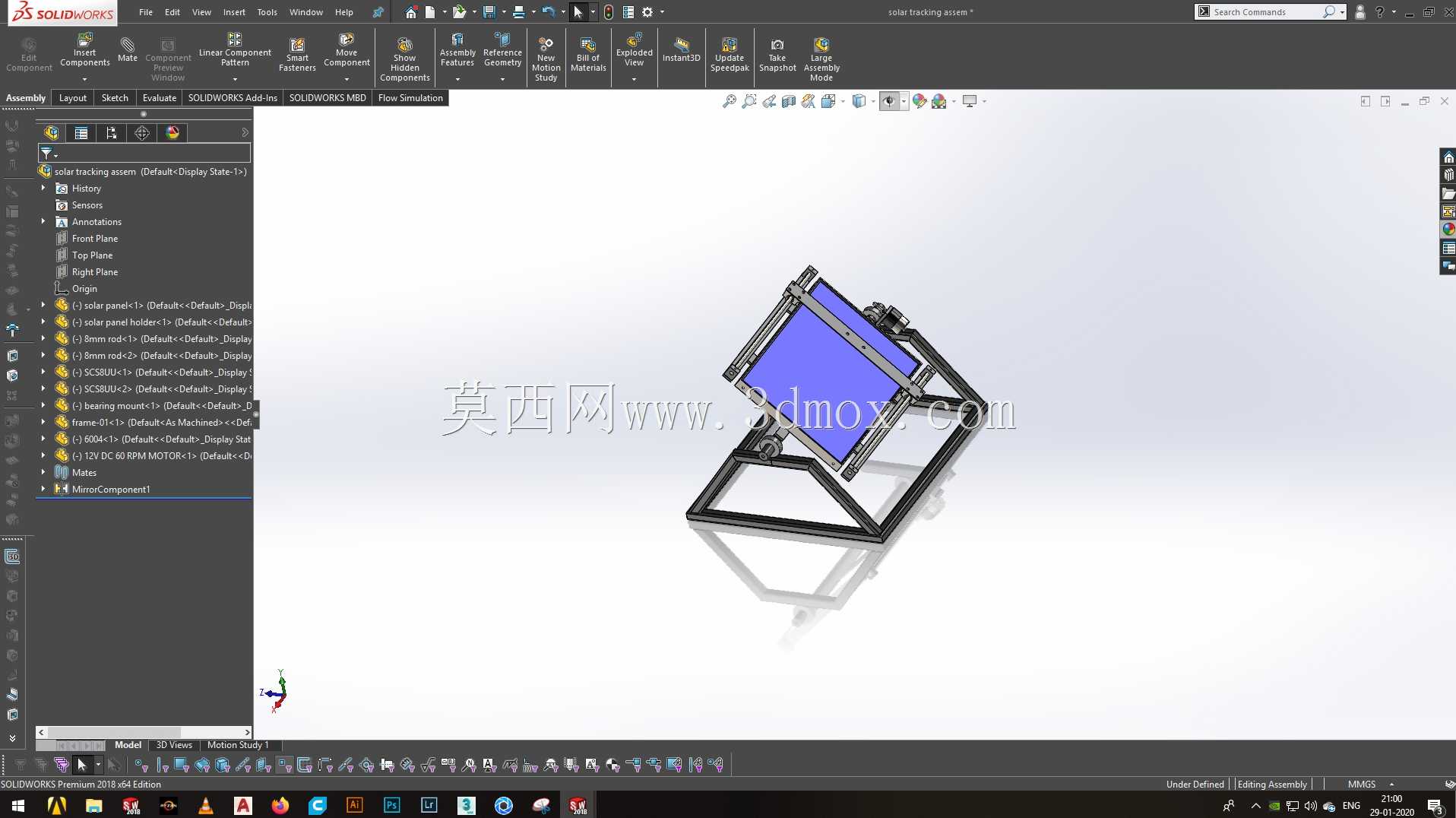

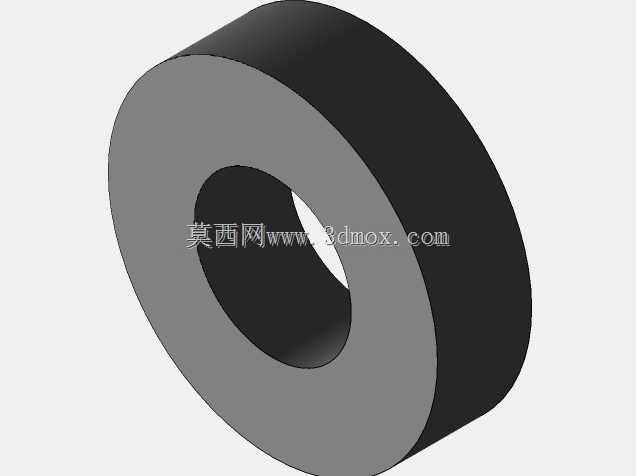

这款太阳跟踪装置的核心承载结构采用桁架式方管焊接底架，底架采用等边梯形轮廓设计，底部四个支撑脚预留安装孔位，可直接通过膨胀螺栓固定在混凝土屋面、地面硬化基础或者预制钢结构平台上，整体安装边界控制在小范围占地内，适配分布式户用光伏、小型离网光伏电站、户外光伏测试平台等场景的安装需求，不需要额外做大规模基础施工，适配性较强。装置的承载面板采用标准矩形框架结构，框架内侧设置多道横向压条，可直接卡装固定常规尺寸的光伏板，压条上预留长条形调节孔，可兼容小范围尺寸偏差的光伏组件安装，不需要额外定制转接件。面板与底架之间通过两侧的铰接转轴连接，其中一侧转轴配套驱动调节组件，可带动承载面板绕铰接轴做俯仰角度调整，以此匹配不同时段的太阳高度角变化，让光伏板始终保持垂直于太阳入射光线的角度，提升光伏组件的受光效率。设计阶段优先考虑了户外使用的结构稳定性，底架的桁架结构采用斜撑加固，所有杆件连接位置均做满焊处理，可抵御常规户外的风载荷，避免大风天气下结构出现晃动或者变形。铰接转轴位置采用耐磨衬套配合，减少长期角度调整带来的磨损，延长装置的使用寿命。驱动组件的安装位置做了下沉式设计，不会突出到光伏板的受光面一侧，避免对光伏板造成阴影遮挡，影响发电效率。整体结构没有冗余的外露部件，所有连接紧固件均采用标准件，后期维护更换时可直接采购通用配件，不需要定制特殊规格零件。面板的调节角度范围覆盖了从水平放置到接近垂直的大角度区间，可适配不同纬度地区的太阳高度角变化，不需要针对安装地域做额外的结构修改，通用性较强。走线位置预留了专门的穿线孔，光伏组件的连接线可从框架内侧穿过，沿底架杆件排布到接线位置，避免线缆外露被紫外线老化或者被外力破坏。
