12V推拉式小型电磁铁结构三维建模

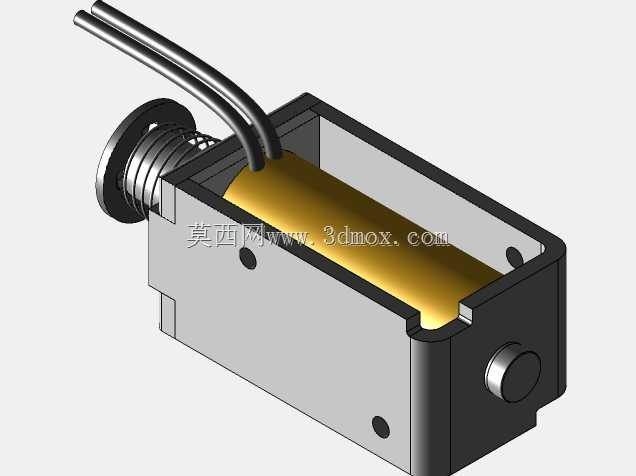

　　这款12V推拉式电磁执行件，在小型自动化设备的点位控制场景中应用十分广泛，常见于小型分拣机构的挡料动作、智能柜锁的锁舌驱动、小型测试夹具的快速压紧、医疗采样设备的试剂管卡位切换这类需要短行程直线往复动作的工位，相比气动执行件不需要配套气源管路，在紧凑空间、低负载快动作的场景下部署灵活性更高。从实际测绘建模的结构来看，整体采用开放式框架式壳体设计，壳体侧边预留的两个安装通孔可直接通过螺丝固定在设备安装板上，安装时需要注意出线端的走线空间，两根引出电源线需预留至少15mm的弯曲半径，避免长期动作拉扯导致线芯断裂。内部线圈采用灌封固定在壳体内腔，动铁芯搭配复位弹簧实现断电自动复位，动铁芯的伸出端做了圆柱轴头设计，可直接对接推块、

　　锁舌这类负载件，不需要额外做转接结构，减少装配累计误差。建模过程中完全还原了实物的装配间隙，动铁芯与线圈骨架的配合间隙控制在0.1mm以内，既保证动作顺畅无卡滞，也避免间隙过大导致的磁通量损耗，影响输出推力。从安装边界来看，整体外形为长方体结构，出线端位于壳体顶部，动作方向沿壳体长度方向，安装时需要在动铁芯伸出方向预留至少10mm的动作行程空间，尾部弹簧端不需要额外预留避让空间，弹簧完全收纳在壳体尾部的轴座内，轴座外圆可作为安装定位的辅助基准，与安装板上的定位孔配合可快速完成装配对位。这类小型推拉电磁件的动作响应时间在10ms级别，适合高频次的短行程动作场景，建模时还原了线圈的绕线区域轮廓、壳体的冲压折弯细节、固定螺丝的沉头结构，可直接用于设备的装配干涉检查、动作模拟演示，也可作为同类电磁执行件选型时的结构参考，核对安装尺寸与动作空间是否满足设计需求，避免选型阶段出现尺寸不匹配导致的结构返工。
