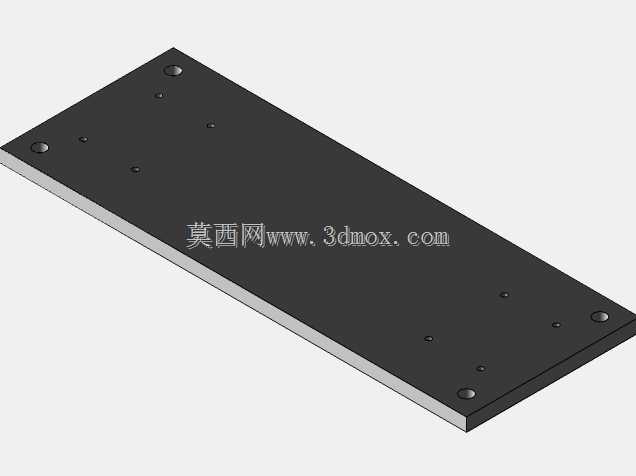

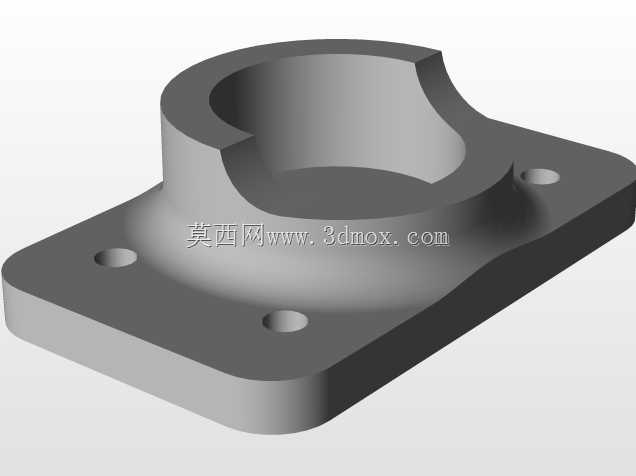

机器人手臂用矩形安装基板结构设计

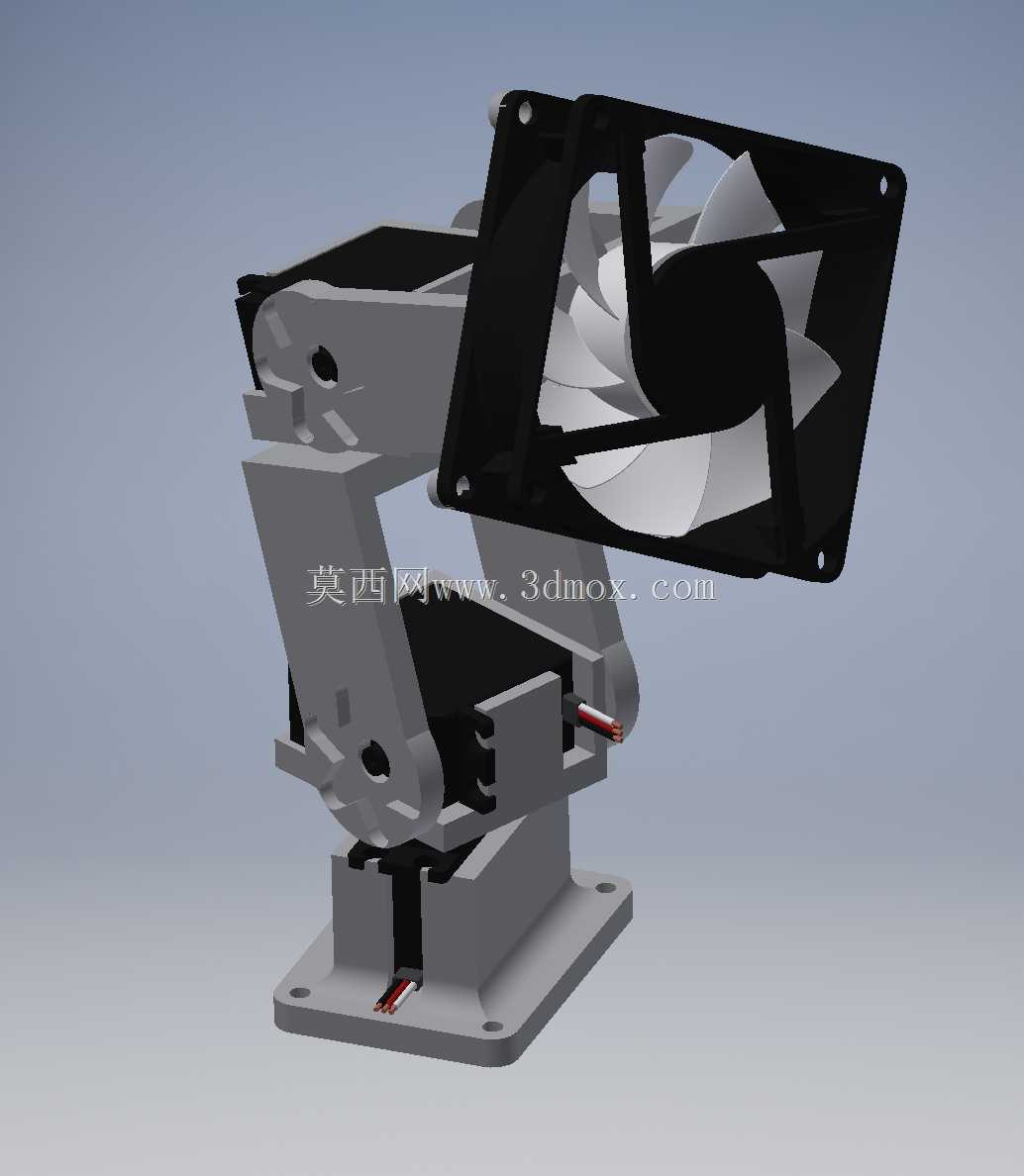

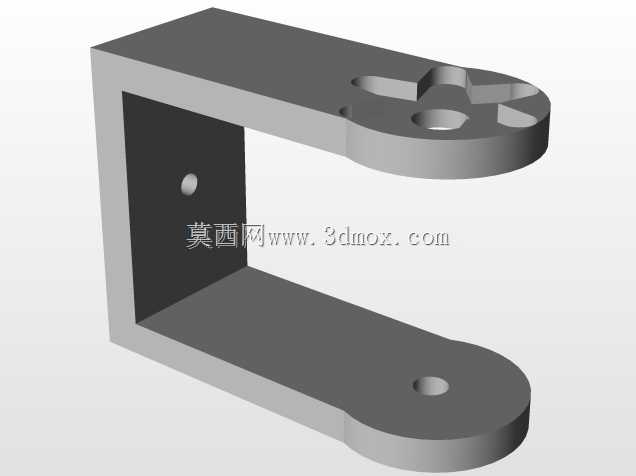

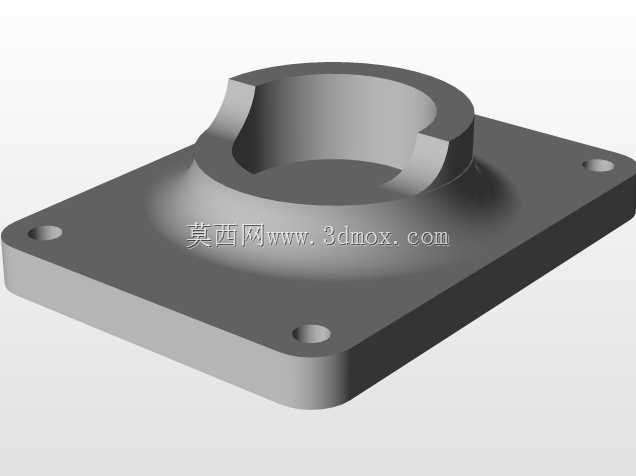

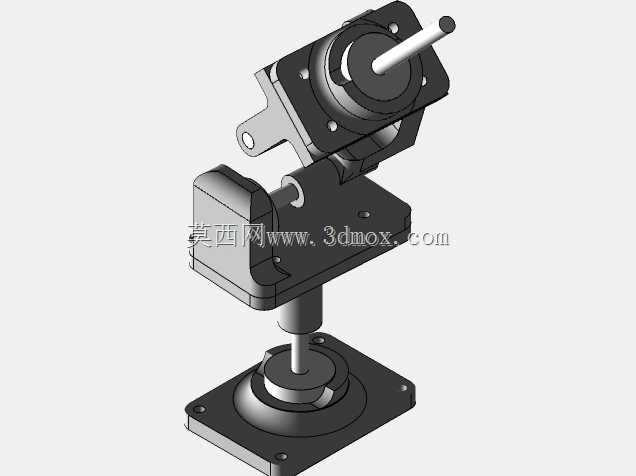

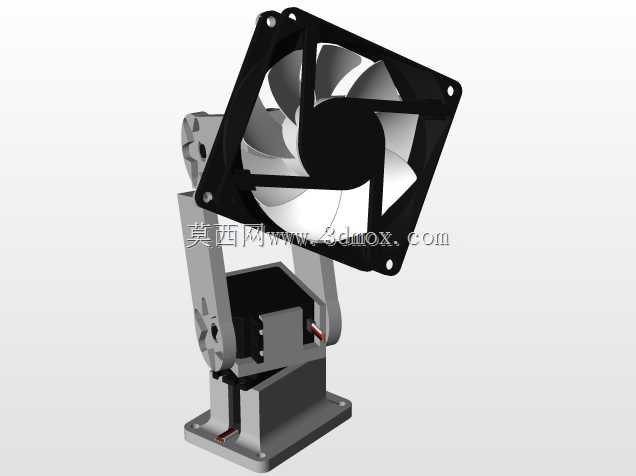

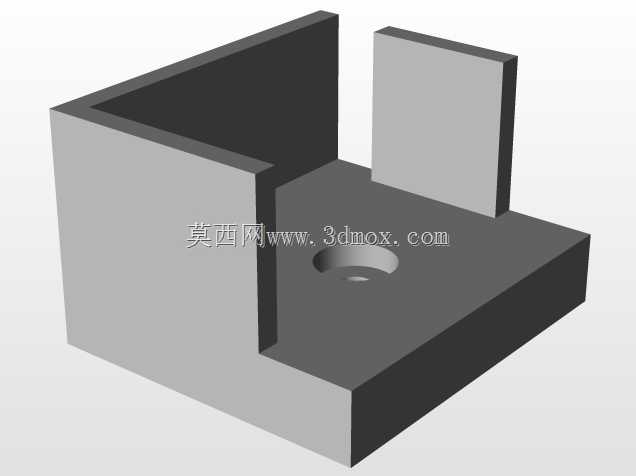

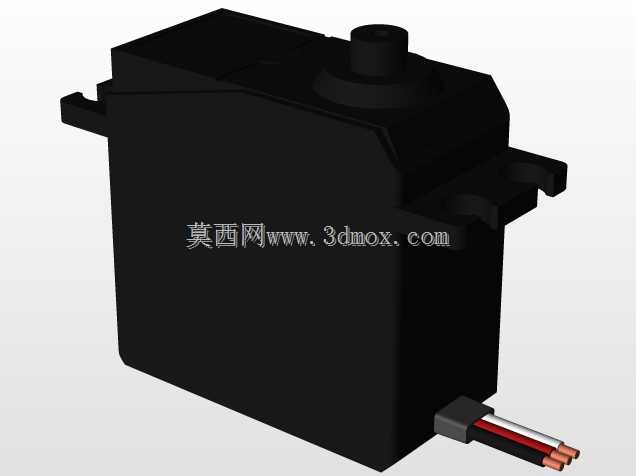

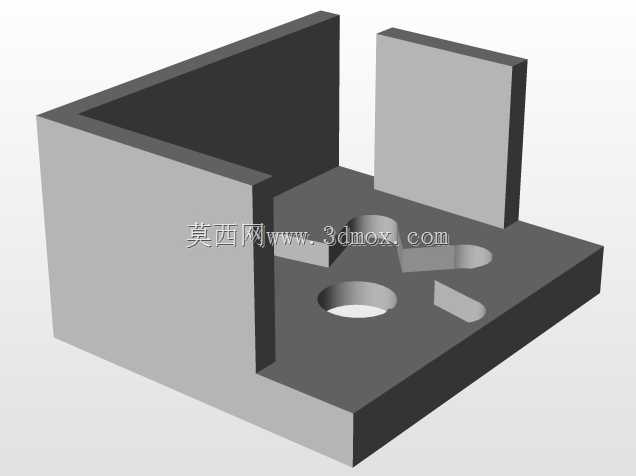

这款矩形安装基板是多自由度机械臂运动系统中的核心承载连接件，主要应用于桌面级教学机器人、小型分拣作业机械臂的臂段衔接场景，承担着固定传动组件、承载末端执行器载荷、保证臂段运动同轴度的关键作用。在实际产线或教学实训场景中，这类基板常作为机械臂大臂与小臂的过渡安装载体，或是末端执行器与小臂输出端的连接基座，需要在往复回转、启停加减速的动态工况下保持足够的结构刚性，避免因基板形变导致的运动定位偏差。从设计思路来看，基板采用矩形平板式构型，整体为等厚薄板结构，主体平面做了哑光硬质表面处理，能够减少装配过程中的反光干扰，同时提升表面耐磨性能，降低反复拆装连接件造成的表面划伤。基板上的孔位采用分区排布设计：四个角部分别设置了沉头安装孔，用于基板与相邻臂段壳体的锁紧固定，沉头结构可保证螺栓头部完全没入基板平面，不会突出表面干涉其他运动部件的行程；板身中部沿长度方向均匀排布多组不同孔径的光孔与螺纹底孔，分别对应伺服舵机的安装定位、传动连杆的铰接轴固定、线缆走线卡扣的安装点位，孔位公差按照IT7级精度设计，可保证装配后舵机输出轴与铰接孔的同轴度控制在0.02mm以内，减少运动过程中的卡滞与传动间隙。在安装边界方面，基板的长宽尺寸适配常规200mm行程级桌面机械臂的臂段宽度，厚度方向的尺寸控制在8mm，既保证了垂直于板面方向的抗弯强度，又不会占用过多臂段内部的走线空间；板体边缘做了C0.5的倒角处理，避免装配调试过程中锐边划伤操作人员，同时也能减少应力集中，提升基板在交变载荷下的疲劳寿命。不同于一体化铸造成型的臂段结构，这款基板采用模块化平板设计，可单独作为替换备件使用，当臂段连接部位出现磨损或孔位滑牙时，无需更换整个臂段壳体，仅需更换该基板即可恢复设备精度，能够大幅降低实训场景或小型产线的设备维护成本。在实际装配过程中，基板的平面度要求控制在0.03mm以内，安装时需要配合等高垫块进行调平，避免锁紧螺栓时因板面翘曲导致舵机安装偏斜，进而引发传动异响、定位精度下降等问题；板面上预留的冗余小孔位，可用于拓展安装视觉传感器支架、气路管路固定座等附加组件，适配不同作业场景下的机械臂功能改装需求，无需对基板主体进行二次打孔加工，保留了基板的结构完整性。
